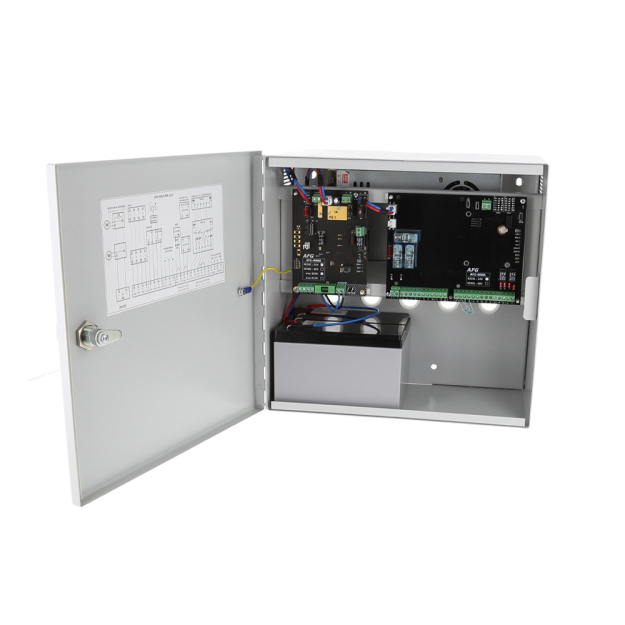

Centrala Oddymiania AFG-4024 - AFG
Centrala sterująca serii AFG-4000, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. AFG-4024 realizuje funkcje oddymiania PPOŻ, przewietrzania, zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem.
Centrala steruje i dostarcza energię elektryczną 24VDC do:
- napędów klap i okien oddymiających (wyciągów dymu),
- zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych), klap pneumatycznych lub klap wentylacji PPOŻ,
- siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
- napęd drzwi napowietrzających,
- napędów kurtyn dymowych,
- styczników (falowników) wentylatorów napowietrzających i oddymiających
Tryby pracy:
- NORMALNY: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych
- ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
- WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających
- ODWROTNY: zmiana polaryzacji na wyjściu 1, 2 - zamykanie po sygnale alarmu
Dane techniczne:
- Napięcie zasilania: 230VAC, 50Hz, -15%,+10%
- Napięcie pracy: 20,5 ÷ 28,5VDC
- Obciążalność prądowa: 4 ÷ 80A
- Linie dozorowe: 3 szt. / jeden moduł linii
- Liczba elementów w linii dozorowej: 15 szt.
- Obudowa: stalowa, natynkowa, kolor RAL 7035
- Stopień ochrony obudowy: IP 30, klasa środowiskowa: I
- Współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS
- Topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m
CENA NA WYBRANY MODEL Z TABELI DOSTĘPNA PO KONTAKCIE TELEFONICZNYM
Tabela central oddymiania AFG-4024:
| Typ centrali | Funkcje centrali | Obudowa | Akumulatory |
| AFG-4024/4A 1L1G |
1 linia oddymiania 1 grupa przewietrzenia |
wymiary: 315x305x160 waga: 7kg |
2 x 2,3Ah |
| AFG-4024/4A 1L2G |
1 linia oddymiania 2 grupy przewietrzenia |
wymiary: 315x305x160 waga: 7kg |
2 x 5Ah |
| AFG-4024/4A 1L1G+P |
1 linia oddymiania 1 grupa przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 315x305x160 waga: 7kg |
2 x 2,3Ah |
| AFG-4024/8A 1L1G |
1 linia oddymiania 1 grupa przewietrzenia |
wymiary: 315x305x160 waga: 8kg |
2 x 5Ah |
| AFG-4024/8A 1L2G |
1 linia oddymiania 2 grupy przewietrzenia |
wymiary: 315x305x160 waga: 8kg |
2 x 5Ah |
| AFG-4024/8A 1L1G+P |
1 linia oddymiania 1 grupa przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 315x305x160 waga: 8kg |
2 x 5Ah |
| AFG-4024/16A 1L1G (2x8a) |
1 linia oddymiania 2 grupy przewietrzenia |
wymiary: 315x305x160 waga: 9kg |
2 x 7Ah |
| AFG-4024/16A 2L2G (2x8a) |
2 linie oddymiania 2 grupy przewietrzenia |
wymiary: 480x410x150 waga: 15kg |
2 x 7Ah |
| AFG-4024/24A 1L3G (3x8a) |
1 linia oddymiania 3 grupy przewietrzenia |
wymiary: 500x500x210 waga: 23kg |
4 x 7Ah |
| AFG-4024/24A 1L2G+P(2x8a) |
1 linia oddymiania 2 grupy przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 500x500x210 waga: 23kg |
4 x 7Ah |
| AFG-4024/24A 2L3G (3x8A) |
2 linie oddymiania 3 grupy przewietrzenia |
wymiary: 500x500x210 waga: 23kg |
4 x 7Ah |
| AFG-4024/24A 3L3G (3x8A) |
3 linie oddymiania 3 grupy przewietrzenia |
wymiary: 600x600x210 waga: 25kg |
4 x 7Ah |
| AFG-4024/32A 1L4G (4x8A) |
1 linia oddymiania 4 grupy przewietrzenia |
wymiary: 500x500x210 waga: 24kg |
4 x 7Ah |
| AFG-4024/32A 1L3G+P (3x8A) |
1 linie oddymiania 3 grupy przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 500x500x210 waga: 24kg |
4 x 7Ah |
| AFG-4024/32A 2L4G (4x8A) |
2 linie oddymiania 4 grupy przewietrzenia |
wymiary: 500x500x210 waga: 24kg |
4 x 7Ah |
| AFG-4024/32A 4L4G (4x8A) |
4 linie oddymiania 4 grupy przewietrzenia |
wymiary: 500x500x210 waga: 26kg |
4 x 7Ah |
| AFG-4024/40A 1L5G (5x8A) |
1 linia oddymiania 5 grup przewietrzenia |
wymiary: 800x600x210 waga: 43kg |
6 x 7Ah |
| AFG-4024/40A 1L4G+P (4x8A) |
1 linia oddymiania 4 grupy przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 800x600x210 waga: 43kg |
6 x 7Ah |
| AFG-4024/40A 3L5G (5x8A) |
3 linie oddymiania 5 grup przewietrzenia |
wymiary: 800x600x210 waga: 43kg |
6 x 7Ah |
| AFG-4024/40A 5L5G (5x8A) |
5 linii oddymiania 5 grup przewietrzenia |
wymiary: 800x600x210 waga: 43kg |
6 x 7Ah |
| AFG-4024/48A 1L6G (6x8A) |
1 linia oddymiania 6 grup przewietrzenia |
wymiary: 800x600x210 waga: 44kg |
6 x 7Ah |
| AFG-4024/48A 1L5G+P (5x8A) |
1 linia oddymiania 5 grup przewietrzenia moduł przekaźnikowy 4024P |
wymiary: 800x600x210 waga: 44kg |
6 x 7Ah |
| AFG-4024/48A 3L6G (6x8A) |
3 linie oddymiania 6 grup przewietrzenia |
wymiary: 800x600x210 waga: 44kg |
6 x 7Ah |
| AFG-4024/48A 6L6G (6x8A) |
6 linii oddymiania 6 grup przewietrzenia |
wymiary: 800x600x210 waga: 44kg |
8 x 7Ah |
| AFG-4024/56A 1L7G (7x8A) |
1 linia oddymiania 7 grup przewietrzenia |
wymiary: 800x600x210 waga: 44kg |
8 x 7Ah |
| AFG-4024/56A 7L7G (7x8A) |
7 linii oddymiania 7 grup przewietrzenia |
wymiary: 1000x600x260 waga: 50kg |
8 x 7Ah |
| AFG-4024/64A 1L8G (8x8A) |
1 linia oddymiania 8 grup przewietrzenia |
wymiary: 1000x600x260 waga: 50kg |
8 x 7Ah |
| AFG-4024/64A 8L8G (8x8A) |
8 linii oddymiania 8 grup przewietrzenia |
wymiary: 1000x600x260 waga: 50kg |
2 x 2,3Ah |
| AFG-4024/72A 1L9G (9x8A) |
1 linia oddymiania 9 grup przewietrzenia |
wymiary: 1200x600x300 waga: 60kg |
10 x 7Ah |
| AFG-4024/72A 9L9G (9x8A) |
9 linii oddymiania 9 grup przewietrzenia |
wymiary: 1200x600x300 waga: 60kg |
10 x 7Ah |
| AFG-4024/80A 1L10G (10x8A) |
1 linia oddymiania 10 grup przewietrzenia |
wymiary: 1200x600x300 waga: 60kg |
10 x 7Ah |
| AFG-4024/80A 10L10G (10x8A) |
10 linii oddymiania 10 grupa przewietrzenia |
wymiary: 1200x600x300 waga: 60kg |
10 x 7Ah |
