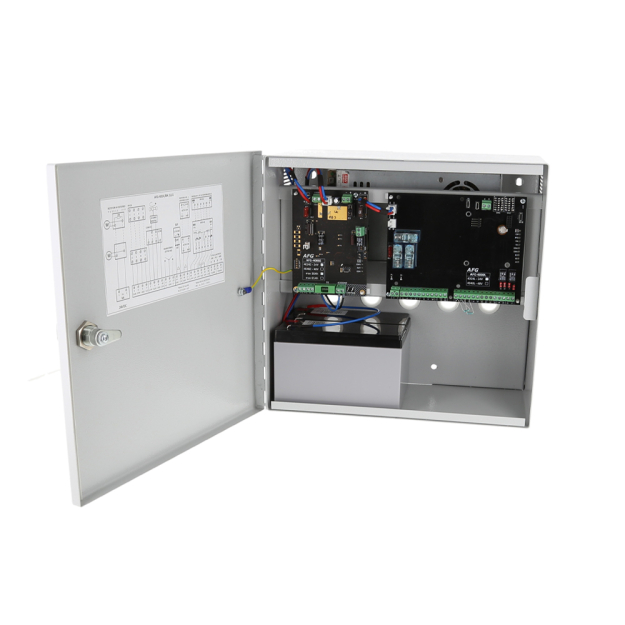

Centrala Oddymiania AFG-4048 - AFG




Centrala sterująca serii AFG-4000, jest podstawowym, autonomicznym elementem składowym systemu oddymiania i przewietrzania. AFG-4048 realizuje funkcje oddymiania PPOŻ, przewietrzania, zamykania klap w sytuacji zagrożenia deszczem lub silnym wiatrem.

Centrala steruje i dostarcza energię elektryczną 48VDC do:

  • napędów klap i okien oddymiających (wyciągów dymu),
  • zatrzasków elektromagnetycznych (wyzwalaczy elektromagnetycznych), klap pneumatycznych lub klap wentylacji PPOŻ,
  • siłowników sterowanych trzyprzewodowo klap wentylacji PPOŻ np.: firmy Belimo,
  • napęd drzwi napowietrzających,
  • napędów kurtyn dymowych,
  • styczników (falowników) wentylatorów napowietrzających i oddymiających

Tryby pracy:

  • NORMALNY: zmiana polaryzacji na wyjściu 1, 2 do sterowania siłowników okien i klap dymowych
  • ZE: impuls 24VDC na wyjściu 1, 2 przez okres 20 sek. do sterowania elektrowyzwalaczem lub zatrzaskiem elektromagnetycznym zwalniającym zasuwę klapy wyposażonej w system otwierania na zasadzie energii własnej (siłowniki pneumatyczne, sprężyny itp.)
  • WEN: napięcie 24VDC na wyjściu 1, 2 do sterowania np.: stycznikami (lub falownikami) wentylatorów napowietrzających lub oddymiających
  • ODWROTNY: zmiana polaryzacji na wyjściu 1, 2 - zamykanie po sygnale alarmu



Dane techniczne:

  • Napięcie zasilania: 230VAC, 50Hz, -15%,+10%
  • Napięcie pracy: 41 ÷ 56VDC
  • Obciążalność prądowa: 4 ÷ 80A
  • Linie dozorowe: 3 szt. / jeden moduł linii
  • Liczba elementów w linii dozorowej: 15 szt.
  • Obudowa: stalowa, natynkowa, kolor RAL 7035
  • Stopień ochrony obudowy: IP 30, klasa środowiskowa: I
  • Współpraca z SSP oraz z systemami wizualizacji i nadzoru: AFG-com, ARGUS RV, InPro-BMS
  • Topologia sieci: pierścieniowa, max ilość central w sieci: 16, max długość łącza: 200m



CENA NA WYBRANY MODEL Z TABELI DOSTĘPNA PO KONTAKCIE TELEFONICZNYM



Tabela central oddymiania AFG-4048:

Typ centrali Funkcje centrali Obudowa Akumulatory
AFG-4048/4A 1L1G

1 linia oddymiania

1 grupa przewietrzenia

wymiary: 315x305x160

waga: 7kg

4 x 5Ah
AFG-4048/4A 1L2G

1 linia oddymiania

2 grupy przewietrzenia

wymiary: 315x305x160

waga: 7kg

4 x 5Ah
AFG-4048/8A 1L1G

1 linia oddymiania

1 grupy przewietrzenia

wymiary: 315x305x160

waga: 8kg

4 x 5Ah
AFG-4048/8A 1L2G

1 linii oddymiania

2 grup przewietrzenia

wymiary: 315x305x160

waga: 8kg

4 x 5Ah
AFG-4048/16A 1L2G (2x8A)

1 linia oddymiania

2 grup przewietrzenia

wymiary: 600x600x210

waga: 26kg

8 x 7Ah
AFG-4048/16A 2L2G (2x8A)

2 linii oddymiania

2 grup przewietrzenia

wymiary: 600x600x210

waga: 26kg

18 x 7Ah
AFG-4048/24A 1L3G (3x8A)

1 linia oddymiania

2 grup przewietrzenia

wymiary: 800x600x210

waga: 44kg

12 x 7Ah
AFG-4048/24A 3L3G (3x8A)

3 linii oddymiania

3 grupa przewietrzenia

wymiary: 800x600x210

waga: 44kg

12 x 7Ah

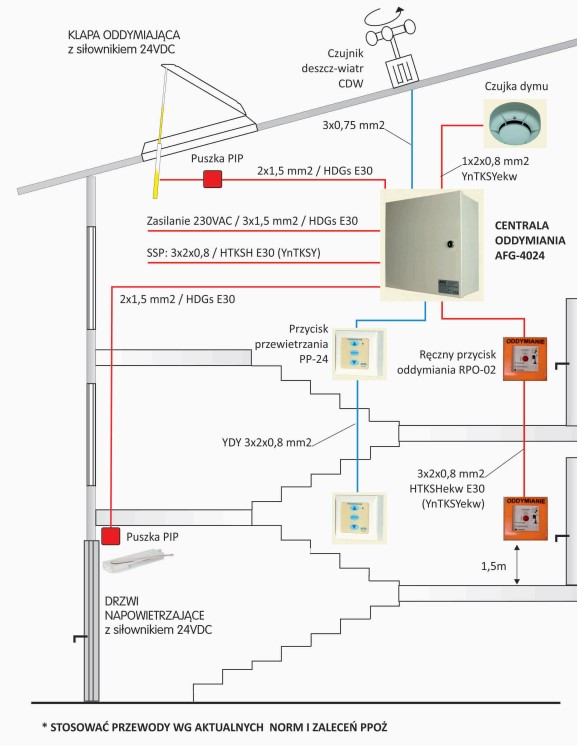

Rys. 1 Przykładowy schemat oddymiania klatki schodowej
