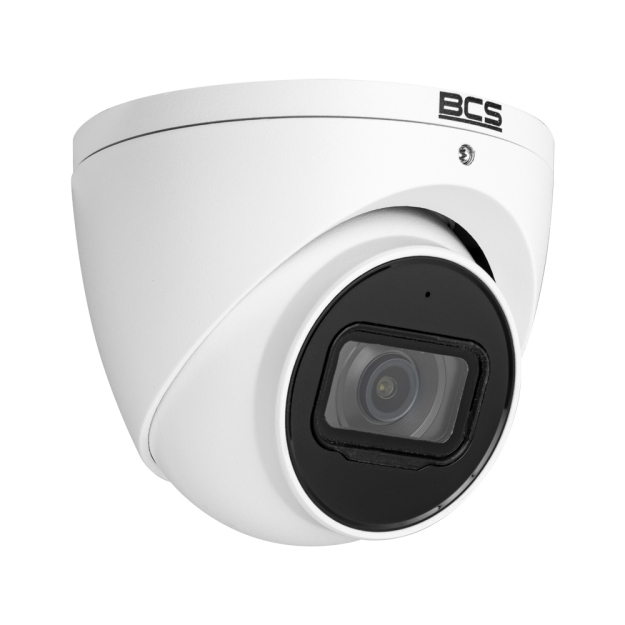

Kamera kopułkowa IP BCS-DMIP1201IR-E-V - BCS LINE

Model ten jest kamerą działającą w systemie IP z obiektywem stałoogniskowym 2.8mm. Kamera posiada przetwornik 1/2.8” 2Mpx CMOS, który pracuje w rozdzielczości 1920×1080px. Kompresja danych urządzenia działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja True WDR(120dB) poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 30m. BCS-DMIP1201IR-E-V obsługuje inteligentne funkcje m.in przekroczenie linii, wtargnięcie w obszar. Ponadto kamera posiada funkcje ROI,  AGC, AES, AWB, BLC, HLC, ROI, 3DNR, które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Urządzenie wyposażone jest w wejście na kartę pamięci microSD o pojemności do 256GB. Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem przy zanurzeniu na taką głębokość, aby dolna powierzchnia obudowy znajdowała się 1 m pod powierzchnią wody, a górna nie mniej niż 0,15 m w czasie 30 min. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af).

Do instalacji urządzenia można zastosować puszkę montażową BCS-AD2M3V.

Parametry techniczne:

• Przetwornik: 1/2.8" CMOS Progressive Scan
• Rozdzielczość nagrywania: 1920×1080 2Mpx
• Obiektyw stałoogniskowy: 2,8 mm (~100^o)
• Przełącznik dzień/noc: Tak
• Oświetlacz podczerwieni: IR30
• Kompresja wideo: H.265+, H.265, H.264+, H.264
• Funkcje obrazu: True WDR, 3D-DNR, BLC, AGC
• Czułość: 0,01Lux (0 lux z IR)
• Protokół ONVIF: Tak
• Obsługa zdalna: Web serwis, BCS-NVR, BCS Manager, aplikacja mobilna BCS
• Klasa szczelności obudowy: IP67
• Temperatura pracy: -40...+60 ^oC
• Zasilanie: PoE 802.3af, 12V DC
• Materiał obudowy: metal
• Wymiary: Ø 109.9 x 100.9 mm
• Waga: 0.35 kg
• Gwarancja: 3 lata

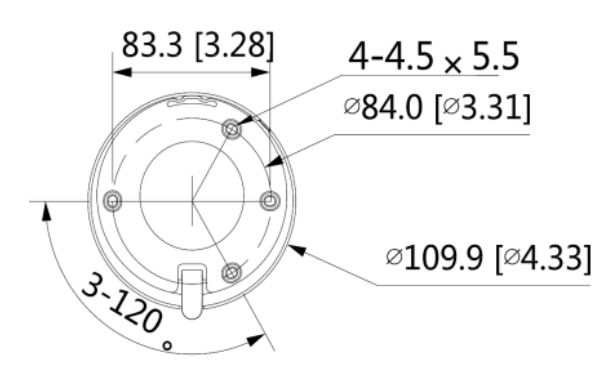

Rys.1 Wymiary kamery BCS-DMIP1201IR-E-V

Stały kąt nagrywania

Obiektyw  2.8mm

Wbudowany w kamerze sieciowej przetwornik CMOS w rozmiarze 1/2.8" cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie stałego obserwacji; ok. 106° w poziomie oraz 56° w pionie. Tak szeroki kąt widzenia sprawia, iż prezentowany model nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080p - urządzenie zapewnia bardzo dobre odwzorowanie detali oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")

Zasilanie PoE

Transmisja danych i zasilania

Kamera sieciowa BCS-DMIP1201IR-E-V, tak jak większość nowoczesnych kamer IP BCS, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez switch (typu desktop albo wbudowany w NVR) lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 3 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 4 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-DMIP1201IR-E-V można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
