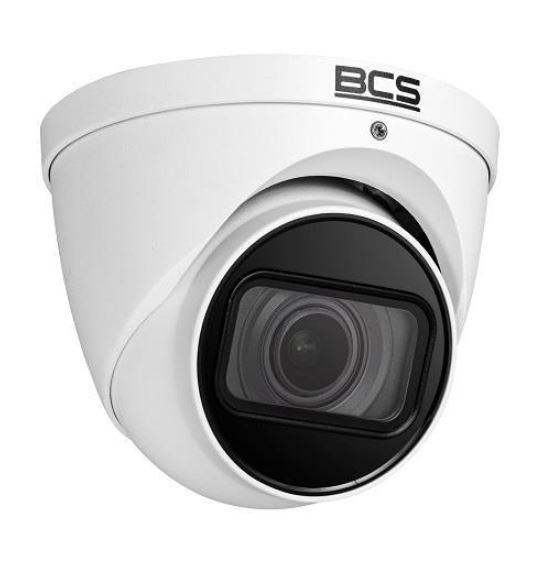

BCS-DMIP2501IR-V-E-Ai - Kamera kopułkowa IP 5Mpx, 2.7-13.5mm M-Zoom, IR50m, Ai - BCS LINE
Kamera kopułkowa BCS-DMIP2501IR-V-E-Ai - BCS LINE
Kamera BCS-DMIP2501IR-V-E-Ai przystosowana jest do pracy w systemie monitoringu IP. Zbudowana z wysokiej jakości komponentów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej. Zaliczana do serii Artificial Intelligence, co oznacza, że posiada inteligentne funkcje analityki obrazu, np. przekroczenie linii, wtargnięcie w obszar, detekcja audio itd. Takie funkcje pozwalają na lepsze dostosowanie kamery do specyfiki obiektu oraz umożliwiają dużo efektywniejszy nadzór i automatyzację systemu CCTV. Kamera posiada również obiektyw z motozoomem, wbudowany mikrofon oraz slot na kartę microSD.
Parametry techniczne:
- Przetwornik obrazu: 1/2.7'' PS CMOS
- Rozdzielczość: 2592 x 1944 (5 Mpx)
- Obiektyw: 2.7-13.5 mm
- Kąt widzenia 99-26° w poziomie / 72-20° w pionie
- Oświetlacz IR: Do 40 m
- Kompresja obrazu H.265+ / H.265 / H.264+ / H.264
- Mechaniczny filtr podczerwieni (ICR): TAK
- Wbudowany mikrofon: Tak
- Przykładowe funkcje obrazu: 3DNR, True WDR, Ai, Motozoom
- Klasa szczelności: IP67
- Zasilanie: 12V DC, PoE
Rys. 1 Wymiary kamery BCS-DMIP2501IR-V-E-Ai
BCS Line
Zaawansowane systemy IP
Kamera sieciowa BCS-DMIP2501IR-V-E-Ai stanowi część serii systemów IP BCS Line, odznaczającej się niezawodnością, wysokim standardem wykonania oraz rozbudowaną funkcjonalnością. Kamery z linii BCS Line dedykowane są do pracy zarówno w rozbudowanych systemach IP CCTV, jak i w mniejszych instalacjach, takich jak systemy monitoringu w domu czy w małej firmie. Dzięki kompatybilności z otwartym protokołem ONVIF urządzenia z rodziny BCS Line mogą być z powodzeniem integrowane w istniejących systemach innych producentów.
Regulowany kąt nagrywania
Obiektyw zmiennoogniskowy 2.7-13.5mm
Zastosowany w kamerze BCS przetwornik CMOS w rozmiarze 1/2.7" cala oraz obiektyw o zmiennej ogniskowej 2.7-13.5mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 99° do ok. 26° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 2592 x 1944xp - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
Zasilanie poprzez PoE
Przesył danych i zasilania jednym przewodem
Kamera przemysłowa BCS-DMIP2501IR-V-E-Ai może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:
- skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)
Rys. 4 Zasada działania PoE
Wydajna kompresja danych
Kodek H.265/ HVEC
Nowe modele kamer sieciowych od BCS wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys. 5 Porównanie działania H.265 do H.264
Zdalna obsługa i podgląd
Połączenie P2P i VMS
Realizacja połączenia z siecią w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:
- Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
- Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
- Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.
Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
Specyfikacja techniczna:
| BCS-DMIP2501IR-V-E-Ai | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.7" CMOS Progressive Scan |
| Standard transmisji | IP |
| Rozdzielczość maks. | 5Mpx @2592x1944 |
| Czułość | 0.005 Lux (kolor) 0 Lux przy IR |
| Obiektyw | 2.7-13.5mm |
| Kąt nagrywania (horyzontalnie) | horyzontalnie FOV 99-26°, pionowo FOV 72-20° |
| Oświetlacz IR | |
| Zasięg IR | do 40m |
| Kompresja obrazu | |
| Kompresja wideo |
|
| H.264 | Profil Bazowy/ Profil Główny/ Profil Wysoki |
| H.264+ | Strumień główny |
| H.265 | Profil główny |
| H.265+ | Strumień główny |
| Bitrate wideo | 32 Kbps do 8 Mbps |
| Funkcje smart | |
| ROI | 1 stały region dla dwóch strumieni |
| ANR | Tak |
| Obraz | |
| Strumień główny - maks. ilość klatek | 2592×1944(1fps–20fps) 2560×1440(1fps–25/30fps) 1920×1080(1fps–50/60fps) |
| Strumień pomocniczy - maks. ilość klatek | D1 (1 fps–20/30 fps) D1 (1 fps–50 fps) |
| Funkcje obrazu | AGC, AES, AWB, BLC, HLC, WDR(120dB), ROI, 3D DNR |
| Tryb dzień/noc | Mechaniczny filtr ICR |
| Sieć | |
| Interfejs sieciowy | RJ-45 (10/100Base-T) |
| Protokoły sieciowe |
IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; 802.1x; SNMP |
| Wybrane funkcje | Detekcja ruchu, maski prywatności, Ai (przekroczenie linii, wtargnięcie, detekcja audio, ochrona perymetryczna), wbudowany mikrofon, slot na kartę microSD |
| Ilość użytkowników / hostów |
|
| Oprogramowanie | Wbudowany web serwis, zgodność z BCS-NVR, CMS (BCS Manager), aplikacja mobilna BCS (iOS, android), P2P, Onvif |
| Ogólne | |
| Archiwizacja lokalna | Wbudowany slot kart microSD/SDHC/SDXC , do 256 GB |
| Zasilanie |
|
| Pobór mocy | <7.2W |
| Materiał | metal |
| Klasa szczelności | IP67 |
| Temp. pracy / Dopuszczalna wilgotność |
|
| Wymiary | Ø 106 mm × 94 mm |
| Waga | 550g |
