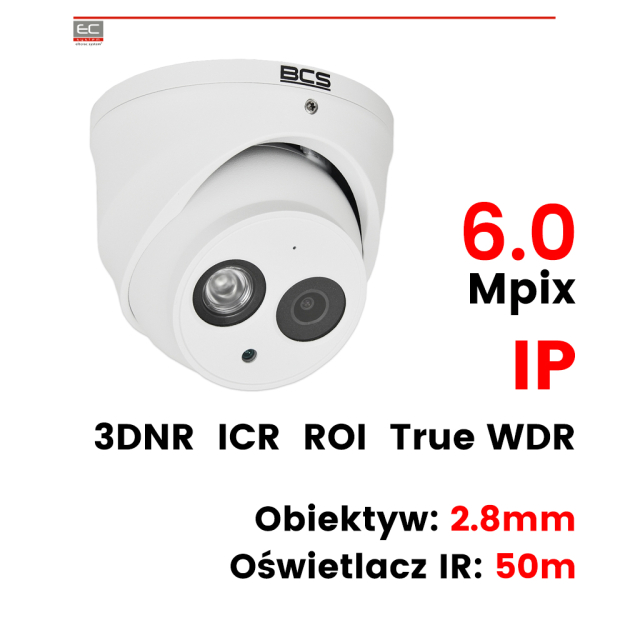

• Obsługa systemu: IP

• Przetwornik: 1/2.9” 6Mpx Starvis CMOS

• Rozdzielczość: 6 Mpx (3072 x 2048 px)

• Wbudowany obiektyw 2.8 mm

• Wbudowany promiennik IR LED - zasięg do 50m

• Funkcja poszerzonej dynamiki WDR (120dB)

• Gniazdo kart microSD do 128GB

• Wbudowany Web Serwer, zgodność z NVR

• Inteligentne funkcje detekcji, przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się / zniknięcie obiektu, detekcja audio

• Wbudowany mikrofon

• Obsługa ICR Dzień/Noc

• Obudowa zewnętrzna IP66

• Kompresja video H.265 / H.264

• Zasilanie DC12V, PoE

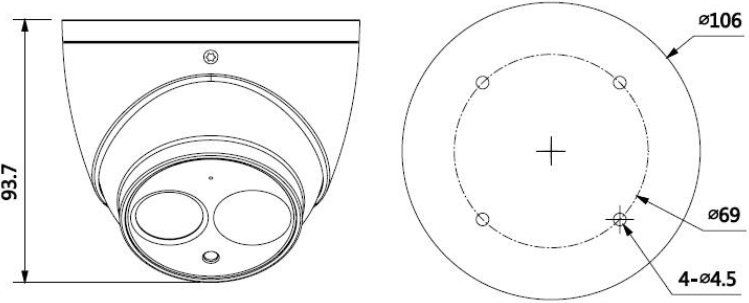

Rys. 1 Wymiary kamery BCS-DMIP2601AIR-IV

Najważniejsze funkcje / cechy kamery:

• 3D-DNR (Digital Noise Reduction) - cyfrowa redukcja szumu zapobiega pojawieniu się na rejestrowanym obrazie szumów, zakłóceń.
• ROI (Region of interest) - funkcja pozwalająca na wybór i podział rejestrowanych stref. ROI umożliwia polepszenie jakości obrazu obserwowanej strefy.
• True WDR (Digital Wide Dynamic Range) - technologia pozwalająca na uzyskanie szerokiego zakresu dynamiki obrazu (120dB), skutkiem funkcji jest rozjaśnienie zaciemnionych części obrazu oraz zaciemnienie części przejaśnionych.
• AGC (Automatic Gain Color) - automatyczna regulacja wzmocnienia obrazu, funkcja ta wpływa na polepszenie jakości obrazu w sytuacji zmiennych warunków rejestrowanego obrazu.
• AWB (Automatic White Balance) - funkcja ta wykonuje automatyczne zbalansowanie bieli, czego wynikiem jest obraz pozbawiony prześwietleń.
• BLC (Backlight Compensation) - funkcja, której zadaniem jest równomierne rozłożenie światła na pierwszym i drugim planie. Algorytm działa na zasadzie automatycznej regulacji jasności na całym monitorowanym obrazie.
• H.264 - najpopularniejszy i najwydajniejszy standard kompresji wideo umożliwiający zapis obrazu w doskonałej jakości przy możliwości zaoszczędzenia nawet 90% miejsca w porównaniu do starszych standardów kompresji.
• H.265 - standard gwarantujący rejestrację danych w najwyższej jakości oraz najmniejszego rozmiaru pliku. H.265 to innowacyjny standard, gwarantujący 2x  skuteczniejszy stopień kompresji przy zachowaniu jakości obrazu w porównaniu do standardu H.264. Standard ten został stworzony z myślą o kompresji rozdzielczości 3840 x 2160 (4K ULTRA HD) i pozwala na 2x szybsze pobieranie, 2x mniejszą przepustowość łącza oraz 2x mniej zajętego miejsca na dysku.
• ICR - mechaniczny filtr podczerwieni, który działa na zasadzie odbijania światła podczerwonego ze słońca co przekłada się na jeszcze lepszy obraz w ciągu dnia.
• Obsługa kart microSD - dzięki zastosowaniu obsługi kart pamięci microSD w kamerze, możliwy jest zapis rejestrowanego obrazu na karcie pamięci do 128GB.
• PoE (Power over Ethernet) - jest technologią przesyłu energii elektrycznej za pomocą skrętki do urządzeń peryferyjnych będących elementami sieci Ethernet. Dzięki tej technologii możliwe jest zasilenie kamery przy użyciu skrętki komputerowej UTP, przekłada się to na ograniczenie ilości poprowadzonych przewodów co z kolei skutkuje niższymi kosztami instalacji.
• Detekcja ruchu - funkcja pozwalająca na włączenie nagrywania w trakcie wykrycia obiektów wprawionych w ruch. Taka funkcja pozwala na nagrywanie materiału szczególnie ważnych zmian widocznych przez kamery.
• Maska prywatności - technologia pozwalająca na maskowanie wskazanych stref w celu zachowania prywatności osób postronnych np: okna, podwórko, drzwi sąsiada. Taki system gwarantuje 100% prywatność i umożliwia zastosowanie kamery praktycznie w każdym miejscu.
• Mirror - odbicie lustrzane obrazu.
• WEB Server - technologia pozwalająca na zdalne połączenie z kamerą. Umożliwia ona między innymi na: zmianę parametrów kamery, odczyt nagrań z karty Micro SD, podgląd "na żywo" oraz połączenie z urządzeniami mobilnymi w celu zarządzania kamerą.

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.9 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają kamerze na uzyskanie szerokiego kąta obserwacji do ok. 98° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie PoE

Transmisja danych i zasilania

Kamera sieciowa BCS-DMIP2601AIR-IV, tak jak większość nowoczesnych kamer IP BCS, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez switch (typu desktop albo wbudowany w NVR) lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasada działania PoE

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od BCS wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu, z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 5 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-DMIP2601AIR-IV można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Specyfikacja techniczna:
