BCS-DMIP3501IR-E-V - Kamera kopułkowa IP 5Mpx, 2.8mm, IK10, IR30m - BCS Line
Produkt wycofany z oferty producenta

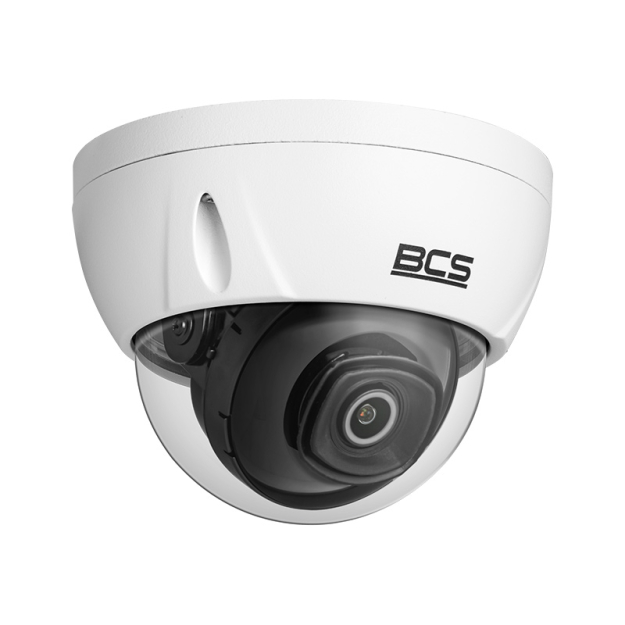

Kamera kopułkowa BCS-DMIP3501IR-E-V - BCS
Model ten jest kamerą działającą w systemie IP, z obiektywem stałoogniskowym 2.8 mm. Kamera posiada przetwornik 1/2.7” 5Mpx CMOS, który pracuje w rozdzielczości 2592×1944px. Kompresja danych urządzenia działa w standardzie H.265+ lub H.264+, możliwe jest również zastosowanie standardowej kompresji H.264. w celu zachowania kompatybilności z innymi urządzeniami. Funkcja True WDR (120dB) poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 30m. Obudowa kamery stworzona została w standardzie IP67 cco zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem.
Aby ochronić kamerę przed atakami wandalizmu dodatkowo zamknięto ją we wzmocnionej, wykonanej wykonanej z trwałego odlewu aluminiowego oraz poliwęglanowego klosza obudowie IK10. Kamera zasilana jest napięciem 12V DC lub poprzez PoE (802.3af).
Parametry techniczne
- Przetwornik: 1/2.7" 5.0 Mpx SONY CMOS
- Obiektyw 2.8mm
- Filtr ICR
- Zasilanie: DC 12V i PoE
- Kodowanie: H.265+/H.265/H.264+/H.264/MJPEG
- Klasa szczelności: IP67
- Funkcje obrazu: True-WDR, 3D-DNR, ROI, HLC, BLC
- Obudowa wandaloodporna IK10
- Obsługa kart MicroSD do 256GB
Rys. 1 Wymiary kamery BCS-DMIP3501IR-E-V
BCS Line
Zaawansowane systemy IP
Kamera sieciowa BCS-DMIP3501IR-E-V stanowi część serii systemów IP BCS Line, odznaczającej się niezawodnością, wysokim standardem wykonania oraz rozbudowaną funkcjonalnością. Kamery z linii BCS Line dedykowane są do pracy zarówno w rozbudowanych systemach IP CCTV, jak i w mniejszych instalacjach, takich jak systemy monitoringu w domu czy w małej firmie. Dzięki kompatybilności z otwartym protokołem ONVIF urządzenia z rodziny BCS Line mogą być z powodzeniem integrowane w istniejących systemach innych producentów.
Szeroki kąt nagrywania
Obiektyw 2.8mm
Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.7 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają kamerze na uzyskanie szerokiego kąta obserwacji do ok. 103° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.
Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.
Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
Zasilanie poprzez PoE
Przesył danych i zasilania jednym przewodem
Kamera przemysłowa BCS-DMIP3501IR-E-V może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:
- skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)
Rys. 4 Zasada działania PoE
Wydajna kompresja danych
Kodek H.265/ HVEC
Nowe modele kamer sieciowych od BCS wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys. 5 Porównanie H.265 z H.264
Zdalna obsługa i podgląd
Połączenie P2P i VMS
Realizacja połączenia z siecią w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:
- Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
- Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
- Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.
Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
Specyfikacja techniczna:
| BCS-DMIP3501IR-E-V | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.7” 5Mpx PS CMOS |
| System skanowania |
Progressive Scan |
| Rozdzielczość maksymalna | 2592×1944 |
| RAM/ROM | 256MB/128MB |
| Czułość | 0.008Lux/F1.6 (Kolor), 0Lux/F1.6 (IR Wł.) |
| Stosunek S/N |
N/A |
| Migawka | Auto/ręcznie (1/3~1/100000s) |
| Obiektyw | 2.8 mm F1.6 |
| Kąt widzenia |
H: 103°, V: 71° |
| Oświetlacz podczerwieni | IR 30m, 3 diody |
| Filtr podczerwieni | Mechaniczny ICR |
| Kompresja | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
| Rozdzielczość |
5M(2592×1944) / 4M(2688×1520) / 3M(2048×1536) / 3M(2304×1296) / 1080P(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Bitrate | H.264: 32Kbps~8192Kbps, H.265: 12Kbps~8192Kbps |
| Prędkość strumienia głównego |
5M(1~20fps), 4M/3M/1080P/1.3M/720P(1~25/30fps) |
| Prędkość strumienia drugiego |
D1/VGA/CIF(1~25/30fps) |
| Funkcje obrazu | |
| AGC | Auto/ręcznie |
| AWB (balans bieli) |
Auto/ręcznie |
| BLC | Tak |
| HLC | Tak |
| ROI |
Tak |
| Szeroki zakres dynamiki | Tak, True WDR 120 db |
| Funkcje regulacji obrazu | 3DNR (regulacja), Lustro/flip (90°, 180°, 270°), wyostrzenie - auto |
| Detekcja ruchu | 4 obszary |
| Strefa prywatności | 4 obszary |
| DORI(Detect/Observe/Recognize/Identify) | 56m/22m/11m/6m |
| Interfejs wideo | |
| Wyjście wideo | N/A |
| Tryb pracy wideo | IP |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100Base-T) |
| Protokoły |
IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP ; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; 802.1x; Bonjour |
| Zgodność | ONVIF(Profil S/Profil G/Profil T);CGI; P2P; Milestone; Genetec |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Wbudowany web serwis, zgodność z BCS-NVR, CMS(BCS Manager), aplikacja mobilna BCS(iOS, android), P2P, Onvif |
|
| Ogólne | |
| Karta pamięci |
microSD do 256GB |
| Klasa szczelności | IP67 |
| Klasa odporności mechanicznej | IK10 |
| Materiał obudowy | Metal |
| Zasilanie | 12V DC / PoE (802.3af) |
| Pobór mocy |
< 6.1W |
| Temp. pracy | -40 °C to 60 °C |
| Dopuszczalna wilgotność | ≤ 95% RH |
| Wymiary | Ø 109.9 mm × 81 mm |
| Waga | 0.35 kg |
