BCS-DMIP5201IR-Ai - Kamera kopułkowa IP, 2Mpx, 2.7-13.5mm M-Zoom, Ai - BCS LINE

Kod:
26069
Producent:
BCS Line

Produkt wycofany z oferty producenta

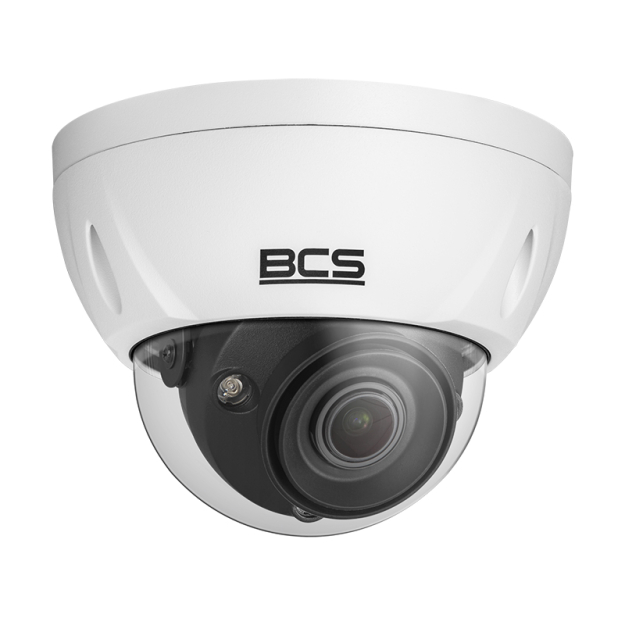

Kamera kopułkowa IP BCS-DMIP5201IR-Ai - BCS Line




Model ten jest kamerą działającą w systemie IP z obiektywem zmiennoogniskowym 2.7-13.5mm motozoom pozwalający uzyskać zbliżenie optyczne. Kamera posiada przetwornik 1/2.8” 2Mpx Starvis PS CMOSktóry pracuje w rozdzielczości 1920×1080px. Kompresja danych urządzenia działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja True WDR(120dB) poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 40mBCS-DMIP5201IR-Ai obsługuje inteligentne funkcje m.in  ochrona obwodowa, detekcja i rozpoznawanie twarzy, rozpoznawanie obiektów, metadane, inteligentna analiza real-time i zaawansowane wyszukiwanie, liczenie osób, zagubiony/pozostawiony obiekt, detekcja audio. Ponadto kamera posiada funkcje: ROI, Defog, AGC, AWB, BLC, które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem przy zanurzeniu na taką głębokość, aby dolna powierzchnia obudowy znajdowała się 1 m pod powierzchnią wody, a górna nie mniej niż 0,15 m w czasie 30 min. Aby ochronić kamerę przed atakami wandalizmu, dodatkowo zamknięto ją we wzmocnionej, wykonanej wykonanej z trwałego odlewu aluminiowego oraz poliwęglanowego klosza obudowie IK10. Kamera zasilana jest napięciem 12V DC, 24V AC lub poprzez PoE (802.3af).



Parametry techniczne:

  • Przetwornik 1/2.8" 2Mpx STARVIS PS CMOS
  • Kodowanie  H.265+/H.264+/MJPEG
  • Mechaniczny filtr podczerwieni
  • Wbudowany WEB Server, zgodność z BCS-NVR-Point, CMS(BCS Manager), aplikacja mobilna BCS(iOS, android), P2P
  • Funkcja ROI (obszar zainteresowania w obrazie)
  • Funkcja Poszerzonej dynamiki True-WDR
  • Obiektyw zmiennoogniskowy 2.7-13.5mm F2.0
  • Promiennik podczerwieni o zasięgu do 40m z możliwością regulacji
  • Obudowa zewnętrzna metalowa IP67, IK10
  • 1 Wejście i 1 wyjście audio, wbudowany mikrofon
  • Gniazdo kart pamięci microSD do 128GB
  • Temperatura pracy -30°C ~ +60°C
  • Zasilanie DC12V i PoE

Rys.1 Wymiary kamery BCS-DMIP5201IR-Ai





Pełny potencjał matrycy

Technologia STARVIS

Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.

Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak BCS-DMIP5201IR-Ai, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.



Możliwości przetwornika Starvis





Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 2.7-13.5mm

Zastosowany w kamerze BCS przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 2.7-13.5mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 109° do ok. 30° w poziomie. Taka budowa optyki kamery sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080xp - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.



Różnice między obiektywami przy przetworniku 1/2.8

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")






Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa BCS-DMIP5201IR-Ai, tak jak większość nowoczesnych kamer IP, wykorzystuje dwa sposoby zasilania - klasycznie przez gniazdo 12V DC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez switch lub injector PoE. Co więcej, model ten jest kompatybilny ze standardem ePoE, pozwalającym na transmisję zasilania oraz danych na odległość nawet do 800 metrów od switcha (wymagany switch ePoE).

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

  • skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)



Zasilenie kamery poprzez PoE

Rys. 4 Zasada działania zasilania PoE






Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265  w kamerze BCSRys. 5 Różnice między wydajnością kompresji H.265 i H.254



Ważne: tryb kompresji w kamerze BCS-DMIP5201IR-Ai można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.






Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

  • Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
  • Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
  • Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.



Programy do obsługi kamer BCS






Specyfikacja techniczna:

BCS-DMIP5201IR-Ai
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maks. 1920×1080
RAM/ROM 512MB/128MB
Czułość 0.002Lux/F1.5(Kolor) 0Lux/F1.5(IR wł.)
Stosunek S/N
>50dB
Migawka 1/3~1/100000s
Obiektyw 2.7-13.5 mm motozoom F1.5
Kąt widzenia H:109°~30°, V:57°~17°
Oświetlacz podczerwieni IR 40m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
1080P(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576) / VGA(640×480) / CIF(352×288)
Kompresja H.265 / H.265+ / H.264 / H.264+ / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~25/30fps)
Prędkość strumienia drugiego D1/VGA/CIF(1~25/30fps)
Prędkość strumienia trzeciego
1080P/1.3M/720P/D1/CIF (1~25/30fps)
Bitrate H.264: 32~ 8192Kbps H.265: 19~ 7424Kbps
Zoom Optyczny 5x; cyfrowy 16x
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
AES
Tak
ROI Tak
DORI(Detect/Observe/Recognize/Identify) 2.7mm: 44m/18m/9m/4m; 13.5mm: 146m/58m/29m/15m
EIS
Tak
Szeroki zakres dynamiki Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra 2D/3D DNR; Lustro/flip (0°, 90°, 180°, 270°); wyostrzenie - auto/ręcznie
Detekcja audio
Tak
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Defog Tak
Funkcje inteligentne





Twarz


Detekcja i rozpoznawanie atrybutów twarzy, zaawansowany algorytm nauki
Atrybuty twarzy: wesoły, zaskoczony, normalny, zły, smutny, oburzony, zmieszany, przestraszony
Dodatkowe atrybuty: okulary, maska, wąsy, broda
Ochrona obwodowa

Klasyfikacja obiektów: rozpoznawanie osoba/pojazd przy przekroczeniu linii i wtargnięciu w obszar
Zaawansowane wyszukiwanie: osoba/pojazd
Zaginiony/pozostawiony obiekt
Liczenie osób Liczenie osób przy przekroczeniu linii, 4 obszary niezależnej detekcji
Liczenie osób przy wtargnięciu w obszar, 4 obszary niezależnej detekcji
Osoby w kolejce
Metadane Inteligentna analiza real-time i zaawansowane wyszukiwanie
Interfejs wideo
Wyjście wideo N/A
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kodowanie audio
G.711a/ G.711Mu/ AAC/ G.726/G.723
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły

HTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, SNMP, QoS, UPnP, NTP, ICMP, HTTPS, IGMP, 802.1x, P2P

Zgodność ONVIF(Profil S/Profil G), CGI, Milstone, Genetec
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z BCS-NVR, CMS(BCS Manager), aplikacja mobilna BCS(iOS, android), P2P, Onvif
Ogólne
Alarm 1 wejście 5mA 5VDC / 1 wyjście 300mA 12VDC
Karta pamięci
microSD do 256GB
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Zasilanie DC12V(±30%), AC24V(±30%), PoE(802.3af), ePoE
Pobór mocy
<11.8W
Temperatura pracy -30 °C to 60 °C
Dopuszczalna wilgotność 10~95%RH
Materiał obudowy Metal
Wymiary Φ159.0 × 117.9 mm
Waga 0.95 kg



Specyfikacja techniczna: BCS-DMIP5201IR-Ai

BCS-DMIP5201IR-Ai
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maks. 1920×1080
RAM/ROM 512MB/128MB
Czułość 0.002Lux/F1.5(Kolor) 0Lux/F1.5(IR wł.)
Stosunek S/N
>50dB
Migawka 1/3~1/100000s
Obiektyw 2.7-13.5 mm motozoom F1.5
Kąt widzenia H:109°~30°, V:57°~17°
Oświetlacz podczerwieni IR 40m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
1080P(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576) / VGA(640×480) / CIF(352×288)
Kompresja H.265 / H.265+ / H.264 / H.264+ / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~25/30fps)
Prędkość strumienia drugiego D1/VGA/CIF(1~25/30fps)
Prędkość strumienia trzeciego
1080P/1.3M/720P/D1/CIF (1~25/30fps)
Bitrate H.264: 32~ 8192Kbps H.265: 19~ 7424Kbps
Zoom Optyczny 5x; cyfrowy 16x
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
AES
Tak
ROI Tak
DORI(Detect/Observe/Recognize/Identify) 2.7mm: 44m/18m/9m/4m; 13.5mm: 146m/58m/29m/15m
EIS
Tak
Szeroki zakres dynamiki Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra 2D/3D DNR; Lustro/flip (0°, 90°, 180°, 270°); wyostrzenie - auto/ręcznie
Detekcja audio
Tak
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Defog Tak
Funkcje inteligentne





Twarz


Detekcja i rozpoznawanie atrybutów twarzy, zaawansowany algorytm nauki
Atrybuty twarzy: wesoły, zaskoczony, normalny, zły, smutny, oburzony, zmieszany, przestraszony
Dodatkowe atrybuty: okulary, maska, wąsy, broda
Ochrona obwodowa

Klasyfikacja obiektów: rozpoznawanie osoba/pojazd przy przekroczeniu linii i wtargnięciu w obszar
Zaawansowane wyszukiwanie: osoba/pojazd
Zaginiony/pozostawiony obiekt
Liczenie osób Liczenie osób przy przekroczeniu linii, 4 obszary niezależnej detekcji
Liczenie osób przy wtargnięciu w obszar, 4 obszary niezależnej detekcji
Osoby w kolejce
Metadane Inteligentna analiza real-time i zaawansowane wyszukiwanie
Interfejs wideo
Wyjście wideo N/A
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kodowanie audio
G.711a/ G.711Mu/ AAC/ G.726/G.723
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły

HTTP, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, SNMP, QoS, UPnP, NTP, ICMP, HTTPS, IGMP, 802.1x, P2P

Zgodność ONVIF(Profil S/Profil G), CGI, Milstone, Genetec
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z BCS-NVR, CMS(BCS Manager), aplikacja mobilna BCS(iOS, android), P2P, Onvif
Ogólne
Alarm 1 wejście 5mA 5VDC / 1 wyjście 300mA 12VDC
Karta pamięci
microSD do 256GB
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Zasilanie DC12V(±30%), AC24V(±30%), PoE(802.3af), ePoE
Pobór mocy
<11.8W
Temperatura pracy -30 °C to 60 °C
Dopuszczalna wilgotność 10~95%RH
Materiał obudowy Metal
Wymiary Φ159.0 × 117.9 mm
Waga 0.95 kg
