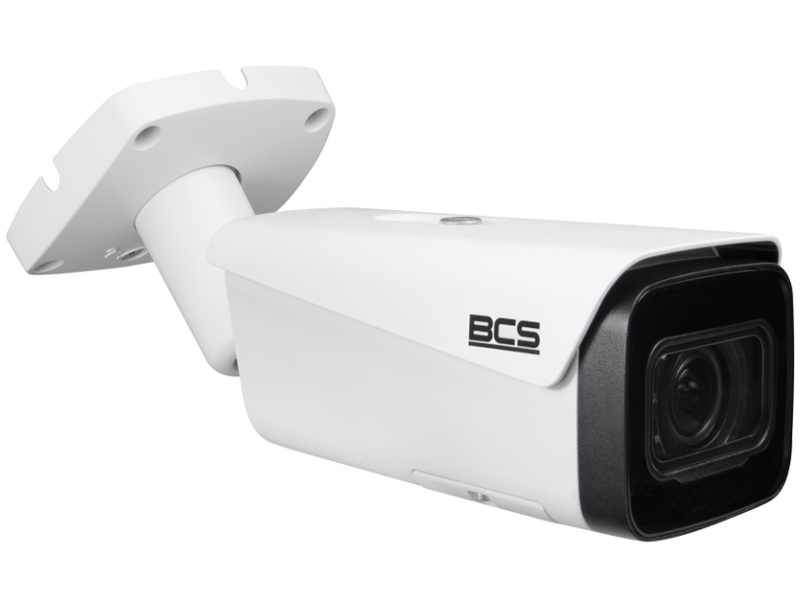

BCS-L-TIP68VSR6-Ai2 - Kamera tubowa IP 8Mpx, 2.7-12mm, Ai - BCS Line

Kamera tubowa IP BCS-L-TIP68VSR6-Ai2 - BCS

Model BCS-L-TIP68VSR6-Ai2 jest kamerą działającą w systemie IP z obiektywem zmiennoogniskowym 2.7-12mm. Kamera posiada przetwornik 1/1.8” CMOS, który pracuje w rozdzielczości 3840×2160(8Mpx). Kompresja danych urządzenia działa w standardzie H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding. Funkcja WDR 120dB poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego.

Urządzenie posiada również wbudowany promiennik IR z zasięgiem działania do 60m. Obudowa kamery stworzona została w standardzie IP67 oraz IK10 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed wnikaniem wody, jak również chroni ją przed uszkodzeniami mechanicznymi. Kamera zasilana jest napięciem 12V DC lub poprzez PoE(802.3af)/ePoE.

Parametry techniczne:

• Przetwornik 1/1.8" CMOS
• Rozdzielczość: 3840×2160(8Mpx)
• Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / H.264H / H.264B / MJPEG / Ai Coding
• Obiektyw zmiennoogniskowy: 2.7-12mm

• Oświetlacz IR: Tak, zasięg do 60m
• Funkcje obrazu: AGC, AES, AWB, BLC, HLC, SSA, EIS, Defog, 3D DNR
• Funkcja poszerzonej dynamiki: Tak, WDR 120dB
• Wybrane funkcje inteligentne Ai : Klasyfikacja obiektu człowiek/pojazd, detekcja twarzy, metadane, mapa ciepła
• SMD: Tak, SMD 3.0
• Wbudowany mikrofon: Tak
• Wejście/wyjście audio: 1/1
• Wejście/ wyjście alarmowe: 2/1
• Przechowywanie: FTP, SFTP, NAS
• Obsługa: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobile App(iOS, android)
• Slot microSD: Tak, karta do 512GB
• Klasa szczelności: IP67
• Klasa odporności mechanicznej: IK10
• Temperatura pracy: -30°C do +60°C
• Zasilanie: 12V DC lub PoE(802.3af)/ePoE
• Waga: 1.1 kg
• Wymiary: 273.2×95×95mm

Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 2.7-12mm

Zastosowany w kamerze BCS przetwornik CMOS w rozmiarze 1/1.8" cala oraz obiektyw o zmiennej ogniskowej 2.7-12mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 113° do ok. 47° w poziomie. Taka budowa optyki kamery sprawia, iż prezentowany model nadaje się idealnie do realizowania podglądu ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 3840 x 2160p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa BCS-L-TIP68VSR6-Ai2, tak jak większość nowoczesnych kamer IP, wykorzystuje cztery sposoby zasilania - klasycznie przez gniazdo 12V DC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE/ePoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez switch lub injector PoE/ePoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 5 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-L-TIP68VSR6-Ai2 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
