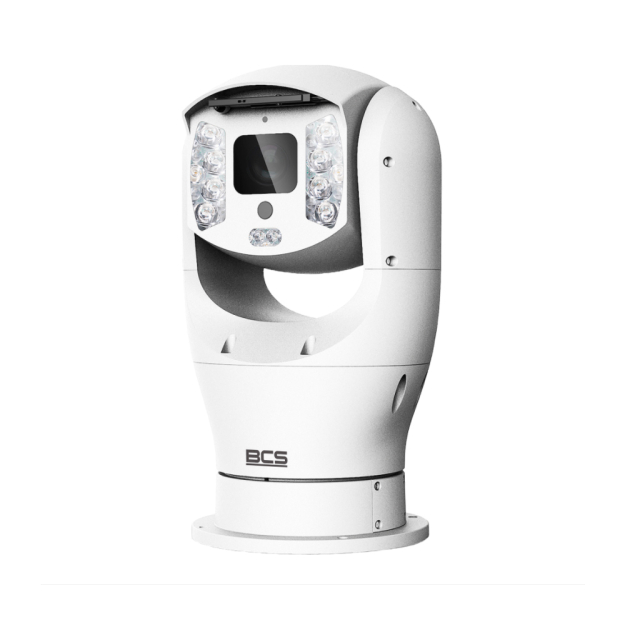

BCS-PTIP5245I-LL - Kamera obrotowa IP, 2Mpx, 3.95-177.7mm, zoom 45x, IR350m - BCS

Kod:
BCS-PTIP5245I-LL
Producent:
BCS Line
Przetwornik:
1.2.8" CMOS PS Starvis
Rozdzielczość:
2 Mpx
Obiektyw:
3.95mm ~ 177.7mm
Standard transmisji:
IP
Kompresja obrazu:
H.265/H.264/H.264B/H.264H/MJPEG
Oświetlacz IR:
350M
Funkcje obrazu:
True WDR, 3D-DNR, BLC, AGC, AWB, ROI
Inne:
AI - Inteligentne funkcje analizy obrazu, Audio In/Out, Motozoom, Slot microSD
Klasa szczelności:
IP68
Zasilanie:
24V AC, PoE



Produkt projektowy - cena dostępna po zarejestrowaniu projektu



Kamera obrotowa IP BCS-PTIP5245I-LL - BCS




Model ten jest obrotową kamerą działającą w systemie IP z obiektywem zmiennoogniskowym 3.95-177.7mm45-krotny zoom optyczny, pozwala uzyskać bardzo duże zbliżenie zapewniające doskonałą szczegółowość obrazu. Kamera posiada przetwornik 1/2.8” 2Mpx CMOSktóry pracuje w rozdzielczości 1920×1080px. Kompresja danych urządzenia działa w standardzie H.265+/H.265/H.264+/ H.264/ MJPEG. Funkcja True WDR (120dB) poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 350mBCS-PTIP5245I-LL obsługuje inteligentne funkcje m.in przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się / zniknięcie obiektu, detekcja audio, mapa cieplna. Ponadto kamera posiada funkcje: ROI, AGC, AWB, BLC, HLC, które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Obudowa kamery stworzona została w standardzie IP68. Produkt wyposażony jest w wejście na kartę pamięci microSD, o pojemności do 256GB. Kamera zasilana jest napięciem 24V AC lub poprzez Hi-PoE.



Parametry techniczne:

  • Przetwornik: 1/2.8'' STARVIS CMOS
  • Rozdzielczość: 1920 x 1080 (2 Mpx)
  • Obiektyw 3.95-177.7mm
  • Czułość:Kolor: 0.005Lux@F1.2, B/W: 0.0005Lux@F1.2, 0Lux@F1.2 (IR Wł.)
  • Zoom optyczny: 45x
  • Oświetlacz IR: Do 350 m
  • Wejście / wyjście audio: 1
  • Wejścia / wyjścia: 7 / 2
  • Zakres obrotu: 360°
  • Klasa szczelności: IP68
  • Zasilanie: 24 V AC, PoE 802.3at
  • Wymiary: Φ234(mm) x 205(mm) x 405.5(mm)
  • Waga: 9.8kg



Właściwości PTZ:

  • Maksymalna prędkość pracy: w poziomie: 0,1° ~120° /s, w pionie: 0,1° - 60° /s
  • Do 300 presetów (DH-SD), 5 ścieżek, 8 tras, auto-scan
  • Automatyczna aktywacja Presetów/Skanów/Tras/Ścieżek w określonym momencie
  • Oświetlacz IR o zasięgu do 350m
  • 45-krotny zoom optyczny
  • Funkcja EIS - Elektroniczna stablizacja obrazu
  • Automatyczny powrót do poprzedniego położenia kamery/obiektywu po zaniku zasilania
  • Ruch w oczekiwaniu: Wywołanie presetów / tras oraz innych operacji po określonym czasie (również po okresie bezczynności przy starcie systemu)
  • Inteligentne pozycjonowanie 3D



Rys. 1 Wymiary kamery BCS-PTIP5245I-LL






Pełny potencjał matrycy

Technologia STAR LIGHT

Technologia Star Light jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.

Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak BCS-PTIP5245I-LL, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.



Możliwości przetwornika Starvis

Rys 2. Możliwości przetworników STARVIS /źródło: SONY






Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 3.95mm ~ 177.7mmmm

Zastosowany w kamerze BCS przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 3.95-177.7mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 70.3° ~ 1.8° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Dzięki 45-krotnemu zoomowi optycznemu kamera ma możliwość skutecznej obserwacji obiektów oddalonych od niej o 350m, również w nocy.





Różnice między obiektywami przy przetworniku 1/2.8

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")






Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265  w kamerze BCSRys. 5 Różnice między wydajnością kompresji H.265 i H.254



Ważne: tryb kompresji w kamerze BCS-PTIP5245I-LL można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.






Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

  • Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
  • Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
  • Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.



Programy do obsługi kamer BCS






Specyfikacja techniczna:



BCS-PTIP5245I-LL
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080
Czułość Kolor: 0.005Lux@F1.2;
B/W: 0.0005Lux@F1.2;
0Lux@F1.2 (IR Wł.)
Stosunek S/N
>55dB
Migawka 1/1~1/30000s
Obiektyw 3.95mm ~ 177.7mm F1.6 - F4.4
Kąt widzenia H:70.3° ~ 1.8°
Oświetlacz podczerwieni IR 350m
Funkcja dzień/noc Mechaniczny filtr IR (ICR) / Kolor / B/W
Rozdzielczość
1080P(1920×1080) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) /
CIF(352×288)
Kompresja H.265 / H.264 / H.264H / H.264B / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~50kl/s)
Prędkość strumienia drugiego D1/CIF(1 ~ 50kl/s)
Prędkość strumienia trzeciego 1080P/1.3M/720P/D1/CIF (1-50kl/s)
Bitrate H.265/H.264: 448K ~ 8192Kbps
Zoom Optyczny 45x; cyfrowy 16x
Parametry głowicy
Pan Tilt Zakres poziomy: 0° ~ 360° bez punktu krańcowego
Zakres pionowy: 0° ~ 360°; (efektywny -55° ~ 223°)
Prędkość obrotu
W poziomie: 0,1° ~ 120° / s
W pionie: 0,1° ~ 60° / s
Prędkość w presecie W poziomie: 120° / s
W pionie: 60° / s
Funkcje automatyki Presety 300, 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan
Wejścia/wyjścia alarmowe 7/2
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki
Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra DNR 2D / 3D; Flip 180°; wyostrzenie - auto/ręcznie
Strefy zastrzeżone
24 obszary
Defog
Tak
EIS Tak
Ruch w oczekiwaniu Wywołanie funkcji automatyki w bezczynności (Preset/Ścieżka/Trasa)
Inteligentne funkcje detekcji Przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się/zniknięcie obiektu, detekcja audio, mapa cieplna
Interfejs wideo
Wyjście wideo Analogowe BNC i złącze RS485
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kompresja PCM/G.711a/G.711Mu/AAC/G.722.1 /G.726/G.729/MPEG2-L2
Sieć
Podłączenie sieci RJ-45 (10/100Base-TX)
Protokoły IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP,
SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour, 802.1x, easy4ip
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z NVR, obsługa przez CMS (BCS Manager), aplikacja mobilna BCS (iOS, android)
Ogólne
Karta pamięci
microSD do 256GB
Klasa szczelności IP68
Zasilanie AC24V/5A(±25%), Hi-PoE
Pobór mocy
<80W (Grzałka wł.)
Temperatura pracy -40°C ~ +70°C
Wymiary Φ234(mm) x 205(mm) x 405.5(mm)
Waga 9.8 kg



Specyfikacja techniczna: BCS-PTIP5245I-LL

BCS-PTIP5245I-LL
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080
Czułość Kolor: 0.005Lux@F1.2;
B/W: 0.0005Lux@F1.2;
0Lux@F1.2 (IR Wł.)
Stosunek S/N
>55dB
Migawka 1/1~1/30000s
Obiektyw 3.95mm ~ 177.7mm F1.6 - F4.4
Kąt widzenia H:70.3° ~ 1.8°
Oświetlacz podczerwieni IR 350m
Funkcja dzień/noc Mechaniczny filtr IR (ICR) / Kolor / B/W
Rozdzielczość
1080P(1920×1080) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) /
CIF(352×288)
Kompresja H.265 / H.264 / H.264H / H.264B / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~50kl/s)
Prędkość strumienia drugiego D1/CIF(1 ~ 50kl/s)
Prędkość strumienia trzeciego 1080P/1.3M/720P/D1/CIF (1-50kl/s)
Bitrate H.265/H.264: 448K ~ 8192Kbps
Zoom Optyczny 45x; cyfrowy 16x
Parametry głowicy
Pan Tilt Zakres poziomy: 0° ~ 360° bez punktu krańcowego
Zakres pionowy: 0° ~ 360°; (efektywny -55° ~ 223°)
Prędkość obrotu
W poziomie: 0,1° ~ 120° / s
W pionie: 0,1° ~ 60° / s
Prędkość w presecie W poziomie: 120° / s
W pionie: 60° / s
Funkcje automatyki Presety 300, 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan
Wejścia/wyjścia alarmowe 7/2
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki
Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra DNR 2D / 3D; Flip 180°; wyostrzenie - auto/ręcznie
Strefy zastrzeżone
24 obszary
Defog
Tak
EIS Tak
Ruch w oczekiwaniu Wywołanie funkcji automatyki w bezczynności (Preset/Ścieżka/Trasa)
Inteligentne funkcje detekcji Przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się/zniknięcie obiektu, detekcja audio, mapa cieplna
Interfejs wideo
Wyjście wideo Analogowe BNC i złącze RS485
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kompresja PCM/G.711a/G.711Mu/AAC/G.722.1 /G.726/G.729/MPEG2-L2
Sieć
Podłączenie sieci RJ-45 (10/100Base-TX)
Protokoły IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP,
SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour, 802.1x, easy4ip
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z NVR, obsługa przez CMS (BCS Manager), aplikacja mobilna BCS (iOS, android)
Ogólne
Karta pamięci
microSD do 256GB
Klasa szczelności IP68
Zasilanie AC24V/5A(±25%), Hi-PoE
Pobór mocy
<80W (Grzałka wł.)
Temperatura pracy -40°C ~ +70°C
Wymiary Φ234(mm) x 205(mm) x 405.5(mm)
Waga 9.8 kg
