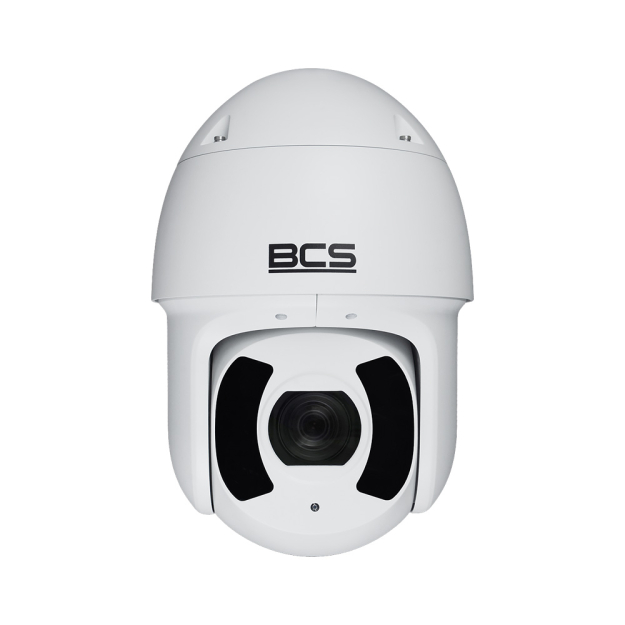

BCS-SDIP5225-IV - Kamera szybkoobrotowa IP, 2 Mpx, 4.8-120mm, 25x zoom, IK10, IR 200m- BCS LINE

Kod:
24586
Producent:
BCS Line

Produkt wycofany z oferty producenta



Kamera szybkoobrotowa IP BCS-SDIP5225-IV - BCS LINE



Model ten jest kamerą szybkoobrotową PTZ pracującą w systemie IPPosiada obiektyw zmiennoogniskowy 4.8-120mm gwarantujący bardzo szeroki zasięg widoczności. 25-krotny zoom optyczny pozwala uzyskać bardzo duże zbliżenie zapewniające doskonałą szczegółowość. Kamera wyposażona jest w przetwornik 1/2.8” 2Mpx STARVIS CMOSktóry pracuje w rozdzielczości 1920 x 1080 px. Kompresja danych urządzenia działa w standardzie H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcja True WDR(120dB) poprawiająca dynamikę kamery wydobywa większą ilość szczegółów z kontrastowego planu obserwacyjnego. Urządzenie posiada również wbudowany promiennik IR LED z zasięgiem działania do 200mBCS-SDIP5225-IV obsługuje inteligentne funkcje m.in przekroczenie linii, wtargnięcie w obszar, detekcja twarzy, zaginiony/ pozostawiony obiekt, detekcja audio, mapa-ciepła, auto-tracking. Ponadto kamera posiada funkcje AWB, AES, AGC, BLC, HLC, 2D/3D DNR, Defog, ROI, ONVIF które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Urządzenie ma wejście na kartę pamięci microSD o pojemności do 128GB. Obudowa kamery stworzona została w standardzie IP67 co zapewnia jej całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalaniem przy zanurzeniu na taką głębokość, aby dolna powierzchnia obudowy znajdowała się 1 m pod powierzchnią wody, a górna nie mniej niż 0,15 m w czasie 30 min. Aby ochronić kamerę przed atakami wandalizmu dodatkowo zamknięto ją we wzmocnionej, wykonanej wykonanej z trwałego odlewu aluminiowego oraz poliwęglanowego klosza obudowie IK10. Kamera zasilana jest napięciem 24VAC lub poprzez PoE (802.3af)



Parametry techniczne:

  • Przetwornik: 1/2.8'' STARVIS CMOS
  • Rozdzielczość: 1920 x 1080 (2 Mpx)
  • Obiektyw 4.8 - 120 mm
  • Zoom optyczny: 25x
  • Oświetlacz IR: Do 200 m
  • W/w audio: 1
  • W/w alarmowe: 7 / 2
  • Zakres obrotu: 360°
  • Funkcje automatycznego patrolu: 300 presetów, 8 tras, 5 ścieżek, auto skan
  • Klasa szczelności: IP67
  • Klasa odporności mechanicznej: IK10
  • Zasilanie: 24 V AC, PoE+



Właściwości PTZ:

  • Maksymalna prędkość pracy 300°/s, 0° ~ 360° obrotu, -20° ~ 90° auto flip 180°
  • Do 300 presetów (DH-SD), 5 ścieżek, 8 tras, auto-scan
  • Automatyczne rozpoznawanie głównych protokołów takich jak DH-SD, Pelco-P/D
  • Oświetlacz IR o zasięgu do 200m
  • 25-krotny zoom optyczny
  • Funkcja EIS - Elektroniczna stablizacja obrazu
  • Automatyczny powrót do poprzedniego położenia kamery/obiektywu po zaniku zasilania
  • Ruch w oczekiwaniu: Wywołanie presetów/tras oraz innych operacji po określonym czasie (również po okresie bezczynności przy starcie systemu)
  • Inteligentne pozycjonowanie 3D
  • Prosty montaż, praktyczna budowa kamery, dostępne uchwyty oraz adaptery usprawniające instalację kamery






Pełny potencjał matrycy

Technologia STARVIS

Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.

Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak BCS-SDIP5225-IV, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.



Możliwości przetwornika Starvis

Rys 2. Możliwości przetworników STARVIS /źródło: SONY






Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 4.5-135mm

Zastosowany w kamerze BCS przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 4.5-120mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 59.2° do ok. 2.4° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Dzięki 25-krotnemu zoomowi optycznemu kamera ma możliwość skutecznej obserwacji obiektów oddalonych od niej o 200m, również w nocy.





Różnice między obiektywami przy przetworniku 1/2.8

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")






Zasilanie PoE+

Transmisja danych i zasilania

Kamera sieciowa BCS-SDIP5225-IV, tak jak większość nowoczesnych kamer IP BCS, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 24VAC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet + (PoE+). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez dedykowany switch pracujący w tym standardzie (typu desktop albo wbudowany w NVR) lub injector PoE

Do korzyści, płynących z zastosowania standardu PoE+ można zaliczyć:

  • skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 100m



Zasilenie kamery poprzez PoE

Rys. 3 Zasada działania zasilania PoE






Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265  w kamerze BCSRys. 4 Różnice między wydajnością kompresji H.265 i H.254



Ważne: tryb kompresji w kamerze BCS-SDIP5225-IV można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.






Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

  • Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
  • Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
  • Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.



Programy do obsługi kamer BCS






Specyfikacja techniczna:



BCS-SDIP5225-IV
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080
Czułość Kolor: 0.005Lux@F1.6
B/W: 0Lux@F1.6(IR wł.)
Stosunek S/N
>50dB
Migawka 1/1~1/30000s
Obiektyw 4.8-120 mm F1.6 - F4.4
Kąt widzenia H: 59.2° ~ 2.4°
Oświetlacz podczerwieni IR 200m
Funkcja dzień/noc Mechaniczny filtr IR (ICR) / Kolor / B/W
Rozdzielczość
1080P(1920×1080) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) /
CIF(352×288)
Kompresja H.265 / H.264 / H.264H / H.264B / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~50kl/s)
Prędkość strumienia drugiego D1/CIF(1 ~ 50kl/s)
Prędkość strumienia trzeciego 1080P/1.3M/720P/D1/CIF (1-50kl/s)
Bitrate H.265/H.264: 448K ~ 8192Kbps
Zoom Optyczny 25x; cyfrowy 16x
Parametry głowicy
Pan Tilt Zakres pionowy: -20° ~ 90°; auto flip 180
Prędkość obrotu
W poziomie: 0,1° ~ 200° / s
W pionie: 0,1° ~ 120° / s
Prędkość w presecie W poziomie: 300° / s
W pionie: 200° / s
Funkcje automatyki Presety 300(DH-SD), 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan
Wejścia/wyjścia alarmowe 7/2
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki
Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra DNR 2D / 3D; Flip 180°; wyostrzenie - auto/ręcznie
Strefy zastrzeżone
24 obszary
Defog
Tak
EIS Tak
Ruch w oczekiwaniu Wywołanie funkcji automatyki w bezczynności (Preset/Ścieżka/Trasa)
Inteligentne funkcje detekcji Przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się/zniknięcie obiektu, detekcja audio, mapa cieplna
Interfejs wideo
Wyjście wideo Analogowe BNC i złącze RS485
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kompresja PCM/G.711a/G.711Mu/AAC/G.722.1 /G.726/G.729/MPEG2-L2
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP,
SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour, 802.1x, easy4ip
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z NVR, obsługa przez CMS (BCS Manager), aplikacja mobilna BCS (iOS, android)
Ogólne
Karta pamięci
microSD do 128GB
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Zasilanie AC24V 3A (±25%) / PoE+(802.3at)
Zabezpieczenie przeciwprzepięciowe do 6KV
Pobór mocy
<26W z IR wł.
Temperatura pracy -40°C ~ +70°C
Wymiary Φ209 × 337.4 mm
Waga 5.8 kg



Specyfikacja techniczna: BCS-SDIP5225-IV

BCS-SDIP5225-IV
Kamera
Przetwornik 1/2.8” 2Mpx Starvis CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080
Czułość Kolor: 0.005Lux@F1.6
B/W: 0Lux@F1.6(IR wł.)
Stosunek S/N
>50dB
Migawka 1/1~1/30000s
Obiektyw 4.8-120 mm F1.6 - F4.4
Kąt widzenia H: 59.2° ~ 2.4°
Oświetlacz podczerwieni IR 200m
Funkcja dzień/noc Mechaniczny filtr IR (ICR) / Kolor / B/W
Rozdzielczość
1080P(1920×1080) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) /
CIF(352×288)
Kompresja H.265 / H.264 / H.264H / H.264B / MJPEG
Prędkość strumienia głównego
1080P/1.3M/720P(1~50kl/s)
Prędkość strumienia drugiego D1/CIF(1 ~ 50kl/s)
Prędkość strumienia trzeciego 1080P/1.3M/720P/D1/CIF (1-50kl/s)
Bitrate H.265/H.264: 448K ~ 8192Kbps
Zoom Optyczny 25x; cyfrowy 16x
Parametry głowicy
Pan Tilt Zakres pionowy: -20° ~ 90°; auto flip 180
Prędkość obrotu
W poziomie: 0,1° ~ 200° / s
W pionie: 0,1° ~ 120° / s
Prędkość w presecie W poziomie: 300° / s
W pionie: 200° / s
Funkcje automatyki Presety 300(DH-SD), 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan
Wejścia/wyjścia alarmowe 7/2
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki
Tak, True WDR 120 dB
Funkcje regulacji obrazu Ultra DNR 2D / 3D; Flip 180°; wyostrzenie - auto/ręcznie
Strefy zastrzeżone
24 obszary
Defog
Tak
EIS Tak
Ruch w oczekiwaniu Wywołanie funkcji automatyki w bezczynności (Preset/Ścieżka/Trasa)
Inteligentne funkcje detekcji Przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się/zniknięcie obiektu, detekcja audio, mapa cieplna
Interfejs wideo
Wyjście wideo Analogowe BNC i złącze RS485
Tryb pracy wideo IP
Audio
Wyjście audio
1
Wejście audio
1
Kompresja PCM/G.711a/G.711Mu/AAC/G.722.1 /G.726/G.729/MPEG2-L2
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP,
SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour, 802.1x, easy4ip
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Wbudowany Web Serwer, zgodność z NVR, obsługa przez CMS (BCS Manager), aplikacja mobilna BCS (iOS, android)
Ogólne
Karta pamięci
microSD do 128GB
Klasa szczelności IP67
Klasa odporności mechanicznej IK10
Zasilanie AC24V 3A (±25%) / PoE+(802.3at)
Zabezpieczenie przeciwprzepięciowe do 6KV
Pobór mocy
<26W z IR wł.
Temperatura pracy -40°C ~ +70°C
Wymiary Φ209 × 337.4 mm
Waga 5.8 kg
