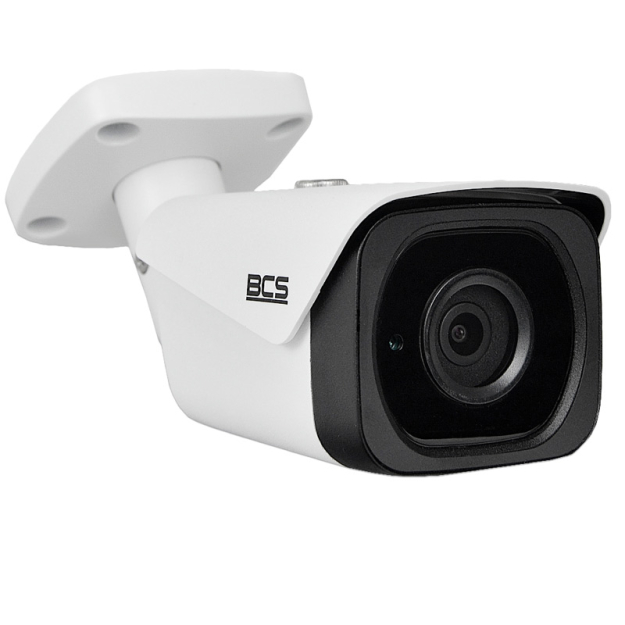

Kamera tubowa IP BCS-TIP4401AIR-IV - BCS LINE

Model archiwalny - następcą tej kamery jest BCS-TIP4501IR-Ai

Kamera IP BCS-TIP4401AIR-IV jest uniwersalnym modelem tubowej, o rozdzielczości 4Mpx, dedykowana do pracy ciągłej w systemach monitoringu IP BCS Line. Kamera została wyposażona wydajny przetwornik obrazu 1/3" PS CMOS gwarantujący płynny i czytelny obraz. Urządzenie jest częścią serii "IV" produktów BCS Line,  charakteryzującej się wysoką wydajnością i dobrą dynamiką obrazu. Dzięki obiektywowi szerokokątnemu 3.6mm oraz zastosowaniu szeregu funkcji poprawy jakości obrazu model ten jest idealnym rozwiązaniem pracy w instalacjach, w których kluczowym aspektem jest zapewnienie wysokiej jakości obrazu oraz długa i bezproblemowa praca systemu.

Parametry techniczne:

• Obsługa systemu: IP

• Przetwornik: 1/3" PS CMOS

• Rozdzielczość: 4 Mpx (2688×1520p)

• Obiektyw stałoogniskowy: 3.6 mm

• Oświetlacz podczerwieni: IR40m

• Kompresja video: H.265/ H.264/ MJPEG
• Czułość: 0.06Lux (0 Lux przy IR)
• Funkcja poszerzonej dynamiki: True WDR 120dB

• Wejście kart Micro SD: Tak, do 128GB
• Funkcje inteligentne: detekcja, przekroczenie linii, wtargnięcie, zmiana sceny

• Pozostaje: detekcja twarzy, pojawienie się / zniknięcie obiektu

• Klasa szczelności: IP66
• Zasilanie: 12V DC, PoE
• Wymiary: 180 x 65 x 70 mm
• Waga: 411g

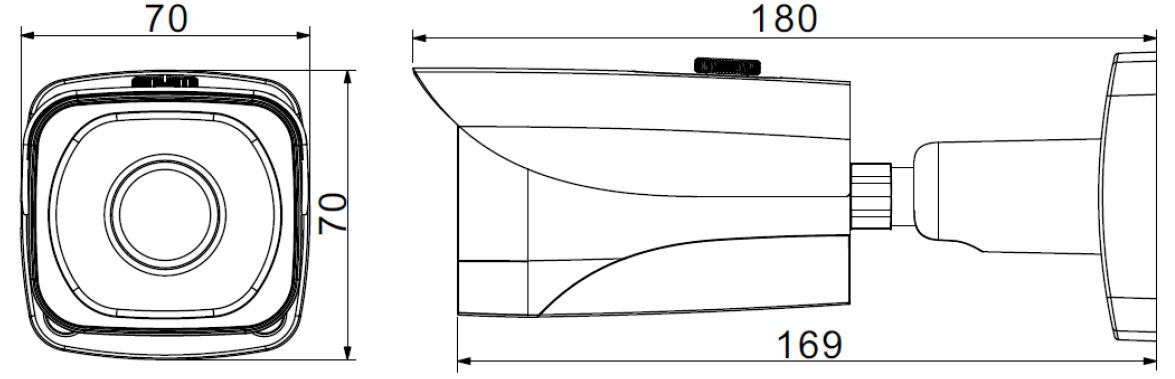

Rys. 1 Wymiary kamery BCS-TIP4401AIR-IV

Stały kąt nagrywania

Obiektyw  3.6mm

Wbudowany w kamerze sieciowej przetwornik CMOS w rozmiarze 1/3" cala oraz obiektyw o stałej ogniskowej 3.6mm pozwalają na uzyskanie stałego obserwacji; ok. 83° w poziomie oraz 45° w pionie. Tak szeroki kąt widzenia sprawia, iż prezentowany model nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 2688x1520p - urządzenie zapewnia bardzo dobre odwzorowanie detali oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")

Zasilanie PoE

Transmisja danych i zasilania

Kamera sieciowa BCS-TIP4401AIR-IV, tak jak większość nowoczesnych kamer IP BCS, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez switch (typu desktop albo wbudowany w NVR) lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 3 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 4 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-TIP4401AIR-IV można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
