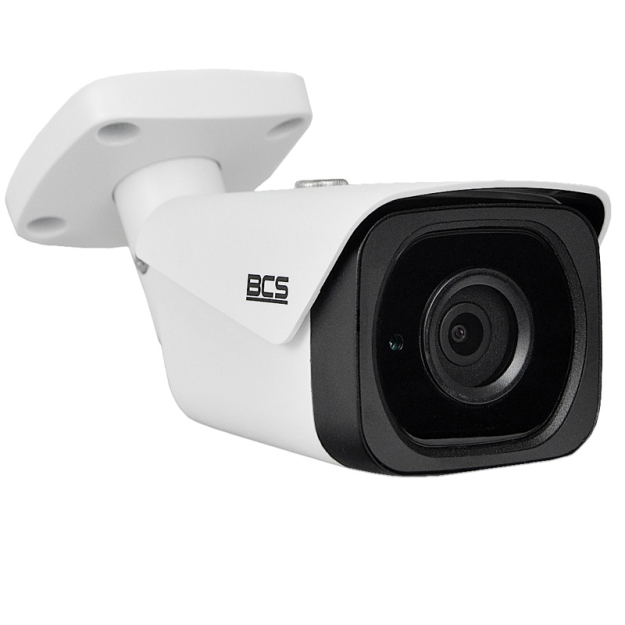

Kamera tubowa IP BCS-TIP4601AIR-IV - BCS LINE

Kamera BCS-TIP4601AIR-IV jest nowoczesnym modelem w obudowie tubowej, o rozdzielczości 6Mpx, dedykowana do pracy w zaawansowanych systemach monitoringu IP BCS Line. Kamera została wyposażona w wysokiej jakości przetwornik obrazu 1/2.9" STARVIS gwarantujący płynny i wyraźny obraz nawet przy bardzo słabym oświetleniu sceny. Urządzenie jest częścią serii "IV" produktów BCS Line, wykrozystujących najnowsze technologie stosowane w systemach telewizji przemysłowej IP. Dzięki obiektywowi szerokokątnemu oraz wysokiej czułości i bardzo dobrej dynamice BCS-TIP4601AIR-IV jest uniwersalnym modelem, dedykowanym do pracy w instalacjach, w których najważniejszym elementem jest zapewnienie najwyższej jakości obrazu w dowolnych warunkach oświetleniowych.

Parametry techniczne:

• Obsługa systemu: IP

• Przetwornik: 1/2.9" PS STARVIS

• Rozdzielczość: 6 Mpx (3072 x 2048p)

• Obiektyw stałoogniskowy: 2.8 mm

• Oświetlacz podczerwieni: IR40m

• Kompresja video: H.265/ H.264/ MJPEG
• Czułość: 0.04Lux (0 Lux przy IR)
• Funkcja poszerzonej dynamiki: True WDR 120dB

• Wejście kart Micro SD: Tak, do 128GB
• Funkcje inteligentne: detekcja, przekroczenie linii, wtargnięcie, zmiana sceny

• Pozostaje: detekcja twarzy, pojawienie się / zniknięcie obiektu

• Klasa szczelności: IP66
• Zasilanie: 12V DC, PoE
• Wymiary: 180 x 65 x 70 mm
• Waga: 411g

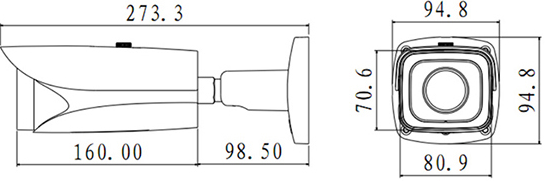

Rys. 1 Wymiary kamery BCS-TIP4601AIR-IV

Pełny potencjał matrycy

Technologia STARVIS

Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.

Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak BCS-TIP4601AIR-IV, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.

Rys 2. Możliwości przetworników STARVIS /źródło: SONY

Szeroki kąt nagrywania

Obiektyw stałoogniskowy 2.8mm

Zastosowany w kamerze IP przetwornik CMOS Starvis w rozmiarze 1/2.9" cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego bardzo kąta obserwacji; ok. 98° w poziomie oraz 67° w pionie. Tak szeroki kąt widzenia sprawia, iż prezentowany model nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 3072x2048p - urządzenie zapewnia bardzo dobre odwzorowanie detali oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")

Zasilanie PoE

Transmisja danych i zasilania

Kamera sieciowa BCS-TIP4601AIR-IV, tak jak większość nowoczesnych kamer IP BCS, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez switch (typu desktop albo wbudowany w NVR) lub injector PoE. Co więcej, model ten jest kompatybilny ze standardem ePoE, pozwalającym na skuteczną transmisję zasilania oraz danych na odległość nawet do 800 metrów od switch'a (wymagana kompatybilność siwtch'a z ePoE).

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 5 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-TIP4601AIR-IV można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.
