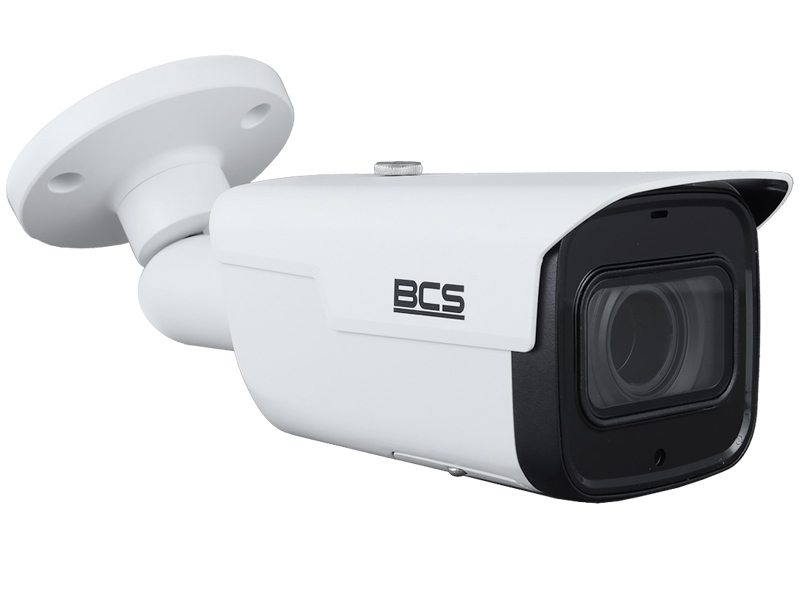

BCS-TIP5201IR-V-VI - Kamera tubowa IP 2Mpx, 2.7-13.5mm M-Zoom, IR60m - BCS Line

Kod:
24317
Producent:
BCS Line

Produkt wycofany z oferty producenta



Kamera IP - BCS-TIP5201IR-V-VI - BCS Line



Kamera BCS-TIP5201IR-V-VI należy do rodziny systemów IP marki BCS z serii 6 (-VI). Model ten charakteryzuje się wysokim standardem wykonania oraz niezawodnością pracy w dowolnych warunkach atmosferycznych. BCS-TIP5201IR-V-VI wykorzystuje zaawansowaną technologię Inteligentnej Analizy Obrazu IVS (ang. Intelligent Video Surveillance), która pozwala na definiowanie reguł i algorytmów wykrywania zdarzeń w strefie objętej nadzorem.


Parametry techiczne:

  • Przetwornik: 1/2.8” CMOS Progressive Scan
  • Rozdzielczość maks.: 2Mpx 1920 x 1080 px
  • Podwójny strumień: Tak
  • Obiekty regulowany: 2.7-13.5 mm
  • Motozoom: Tak
  • Autofocus: Tak
  • Kąt widzenia: 109o - 28o
  • Oświetlacz: IR60m IR LED SMART
  • Mechaniczny filtr podczerwieni ICR: Tak
  • Kompresja wideo: H.265+/H.265/H.264+/H.264/MJPEG
  • Funkcje obrazu: True WDR, 3D-DNR AWB, AGC, BLC, HLC, ROI
  • Interfejs Ethernet: 10 / 100 Mb/s
  • Obsługa: Web serwer, NVR, BCS Manager, Aplikacja BCS, P2P
  • Wbudowane wejście kart Micro SD: Tak, max 128GB
  • Obudowa zewnętrzna: IP67
  • Zasilanie: DC12V, PoE802.3at
  • Pobór mocy: max. 9.6 W
  • Wymiary: Φ90.4 x 244.1 mm
  • Waga: 0.8 kg



Rys. 1 Wymiary kamery BCS-TIP5201IR-V-VI






Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 2.7-13.5mm

Zastosowany w kamerze BCS przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 2.7-12mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 109° do ok. 28° w poziomie. Taka budowa optyki kamery sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080xp - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.





Różnice między obiektywami przy przetworniku 1/2.8

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")






Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa BCS-TIP5201IR-V-VI, tak jak większość nowoczesnych kamer IP, wykorzystuje dwa sposoby zasilania - klasycznie przez gniazdo 12V DC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez switch lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

  • skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
  • brak konieczności instalowania dodatkowych zasilaczy
  • możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)



Zasilenie kamery poprzez PoE

Rys. 4 Zasada działania zasilania PoE






Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Kompresja H.265  w kamerze BCSRys. 5 Różnice między wydajnością kompresji H.265 i H.254



Ważne: tryb kompresji w kamerze BCS-TIP2401IR-V-VI można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.






Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

  • Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
  • Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
  • Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.



Programy do obsługi kamer BCS






Specyfikacja techniczna:



BCS-TIP5201IR-V-VI
Kamera
Przetwornik 1/2.8” 2Mpx CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080@4K
Czułość
  • 0.03Lux/F1.4 (Kolor,1/3s,30IRE)
  • 0.3Lux/F1.4 (Kolor,1/30s,30IRE)
  • 0Lux/F1.4(IR Wł.)
Stosunek S/N
>50dB
Migawka 1/3~1/100000s
Obiektyw 2.7-13.5mm
Kąt widzenia H 109-28°, V:57-16°
Oświetlacz podczerwieni IR 60m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
4M(2688x1520)(2560x1440) / 3M(2304x1296) / 1080P(1920x1080) / SXGA(1280x1024) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) / CIF(352×288)
Kompresja H.265 / H.265+ / H.264 / H.264+ / MJPEG
Framerate 4M(2688x1520)(1~20kl/s)4M(2560x1440)(1~25kl/s)3M/1080P/SXGA/1.3M/720P(1~25kl/s)
Prędkość strumienia drugiego D1/ VGA/ CIF(1~25kl/s)
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki True WDR 120 dB
Funkcje regulacji obrazu 3D DNR; Lustro/flip (90°, 180°, 270°)
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Interfejs wideo
Tryb pracy wideo IP
Interfejs sieciowy Ethernet self-adaptive
Audio
Wyjście audio
N/A
Wejście audio
N/A
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły HTTP, HTTPs, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE,
IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP, P2P
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Platformy kompatybilne BCS Manager, Smart PSS, Web Serwer, NVR, aplikacje BCS / gDMSS
Ogólne
Karta pamięci
microSD do 128GB
Klasa szczelności IP67
Zasilanie DC12V, PoE 802.3at
Pobór mocy
<9.6W
Temperatura pracy -30°C do +60°C
Wymiary Φ90.4mm×244.1mm
Waga 0.8 kg







Specyfikacja techniczna: BCS-TIP5201IR-V-VI

BCS-TIP5201IR-V-VI
Kamera
Przetwornik 1/2.8” 2Mpx CMOS
System skanowania
Progressive Scan
Rozdzielczość maksymalna 1920×1080@4K
Czułość
  • 0.03Lux/F1.4 (Kolor,1/3s,30IRE)
  • 0.3Lux/F1.4 (Kolor,1/30s,30IRE)
  • 0Lux/F1.4(IR Wł.)
Stosunek S/N
>50dB
Migawka 1/3~1/100000s
Obiektyw 2.7-13.5mm
Kąt widzenia H 109-28°, V:57-16°
Oświetlacz podczerwieni IR 60m
Filtr podczerwieni Mechaniczny ICR
Rozdzielczość
4M(2688x1520)(2560x1440) / 3M(2304x1296) / 1080P(1920x1080) / SXGA(1280x1024) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) / CIF(352×288)
Kompresja H.265 / H.265+ / H.264 / H.264+ / MJPEG
Framerate 4M(2688x1520)(1~20kl/s)4M(2560x1440)(1~25kl/s)3M/1080P/SXGA/1.3M/720P(1~25kl/s)
Prędkość strumienia drugiego D1/ VGA/ CIF(1~25kl/s)
Funkcje obrazu
AGC Auto/ręcznie
AWB (balans bieli)
Auto/ręcznie
BLC Tak
HLC Tak
ROI Tak
Szeroki zakres dynamiki True WDR 120 dB
Funkcje regulacji obrazu 3D DNR; Lustro/flip (90°, 180°, 270°)
Detekcja ruchu
4 obszary (regulacja: rozmiar, położenie, czułość, próg)
Strefy zastrzeżone
4 obszary (regulacja: rozmiar, położenie)
Interfejs wideo
Tryb pracy wideo IP
Interfejs sieciowy Ethernet self-adaptive
Audio
Wyjście audio
N/A
Wejście audio
N/A
Sieć
Podłączenie sieci RJ-45 (10/100Base-T)
Protokoły HTTP, HTTPs, TCP, ARP, RTSP, RTP, UDP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE,
IPv4/v6, QoS, UPnP, NTP, Bonjour, 802.1x, Multicast, ICMP, IGMP, SNMP, P2P
Zgodność ONVIF, PSIA, CGI
Użytkownicy 20 (zalogowanych jednocześnie)
Systemy mobilne
iOS, android
Platformy kompatybilne BCS Manager, Smart PSS, Web Serwer, NVR, aplikacje BCS / gDMSS
Ogólne
Karta pamięci
microSD do 128GB
Klasa szczelności IP67
Zasilanie DC12V, PoE 802.3at
Pobór mocy
<9.6W
Temperatura pracy -30°C do +60°C
Wymiary Φ90.4mm×244.1mm
Waga 0.8 kg
