Pełny potencjał matrycy

Technologia STARVIS

Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.

Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak BCS-TIP8601AIR-IV, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.

Regulowany kąt nagrywania

Obiektyw zmiennoogniskowy 2.7-13.5mm

Zastosowany w kamerze BCS przetwornik CMOS Starvis w rozmiarze 1/2.9" cala oraz obiektyw o zmiennej ogniskowej 2.7-13.5mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 91° do ok. 27° w poziomie. Taka konstrukcja obiektywu sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 3072 x 2048p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.

Rys. 3 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

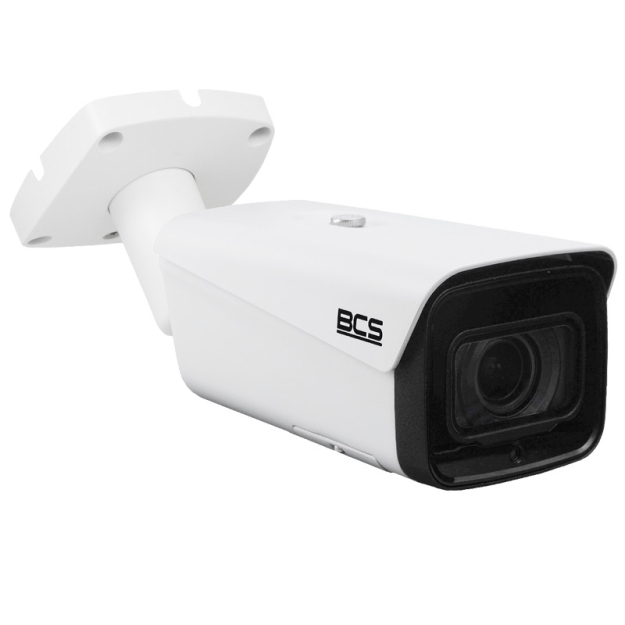

Kamera przemysłowa BCS-TIP8601AIR-IV, tak jak większość nowoczesnych kamer IP, wykorzystuje dwa sposoby zasilania - klasycznie przez gniazdo 12V DC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez switch lub injector PoE.

Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Zasada działania zasilania PoE

Wydajna kompresja danych

Standard H.265/ HVEC

Nowe modele kamer sieciowych BCS Line wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Rys. 5 Różnice między wydajnością kompresji H.265 i H.254

Ważne: tryb kompresji w kamerze BCS-TIP8601AIR-IV można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.

Zdalna obsługa i podgląd

Połączenie P2P i VMS

Realizacja połączenia z siecią  w kamerze jest możliwa poprzez wbudowane łącze Ethernet'owe (self-adaptive). Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD) z poziomu interfejsu WEB Server'a, dedykowanego programu typu VMS lub mobilnej aplikacji na urządzenia z systemem Android lub iOS. Seria BCS Line wykorzystuje do połączenia zdalnego następujące platformy:

• Program VMS; BCS Manager lub Smart PSS - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu, synchroniczne odtwarzanie nagrań oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu.
• Przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP urządzenia, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów BCS zalecane jest korzystanie z przeglądarki Internet Explorer, wspierającą tzw. plugin Active-X, niezbędny do uzyskania strumienia wideo z kamery.
• Aplikacja mobilna BCS - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma mobilna BCS wykorzystuje połączenie przez chmurę P2P, co eliminuje konieczność przekierowywania adresów IP na routerze.

Ważną cechą kamer BCS z serii Line jest kompatybilność z otwartym protokołem ONVIF, umożliwiającym połączenie kamer z rejestratorami NVR oraz programami VMS innych producentów.

Specyfikacja techniczna:
