Charakterystyka produktu

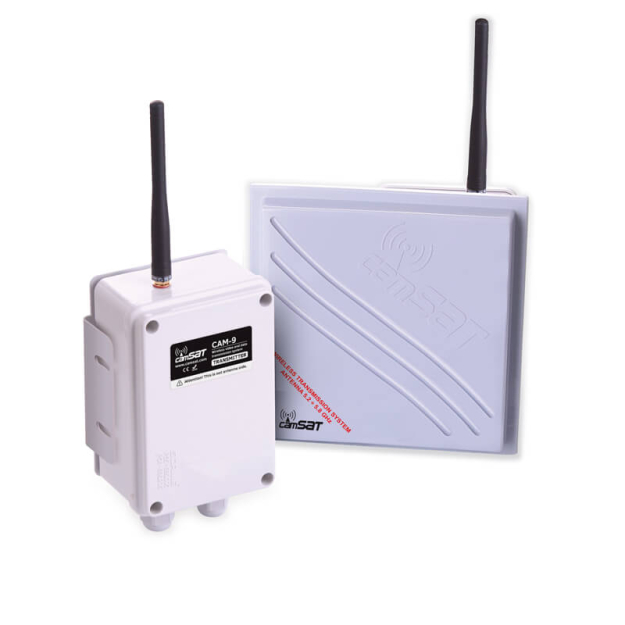

CAM-9 M/S - Zestaw do bezprzewodowej transmisji sygnału wideo PAL, audio oraz sterowania PTZ - dla pierwszej kamery PTZ - Camsat

• Ilość kanałów dla wideo i audio 8 / 16* *16 poza krajami Unii Europejskiej
• Charakterystyka anten Audio-Wideo:
  • Tx: kierunkowa - 30°H/30°V
  • Rx: kierunkowa - 20°H/20°V
  • Dane: dookólne 360°H/15°V
• Częstotliwość pracy dane / wideo i audio 869 MHz / 5,8 GHz
• Modulacja toru radiowego Audio-Wideo: FM Dane: GFSK
• Moc wypromieniowana EIRP Audio-Wideo: 25 mW
• Dane: 300 mW
• Zasięg 3 km (z możliwością rozszerzenia zasięgu do 5 km)
• Złącza antenowe Audio-Wideo:
  • SMA-RP F 50 Ω
  • Dane: SMA-RP F 50 Ω
• Format wideo / danych PAL lub NTSC oraz RS485
• Czułość odbiornika
  • Audio-Wideo: ≤ −85 dBm
  • Dane: −118 dBm @ 1200 bps / −114 dBm @ 9600 bps
• Zysk anten
  • Audio-Wide: Tx: 5 dBi; Rx: 19 dBi
  • Dane: 2,15 dBi
• Ilość kanałów dla danych 10
• Interfejs wideo BNC 1Vp-p (75 Ω) złącze śrubowe dla UTP (100 Ω)
• Interfejs audio Złącze śrubowe, wej.-wyj. audio stereo 2Vp-p (2 kΩ)
• Pasmo przenoszenia dźwięku 50–15000 Hz
• Interfejs dla danych RS-485 (A , B−)
• Obsługiwane protokoły Alec, Aritech, Baxal, Bosch Bi-faza (z dodatkowym konwerterem), COP-1, COP-2, D-Max, Dynacolor, Ganz, Kalatel, LG, Longcomity, Molynx, Multix, Panasonic, Pelco D, Pelco P, Samsung, Santachi, Sensormatic, Ultrak, VCL, Vicon i wiele innych
• Format danych 8n1, 8o1, 8e1
• Prędkości transmisji dla danych 1200, 2400, 4800, 9600, 19200 [bps]
• Napięcie zasilania 9–14 V**
• Maksymalny pobór prądu 310 mA**
• Temperatura pracy od -20°C do 55°C
• Certyfikaty CE, RoHS
• Wymiary urządzenia
  • Tx: 152 mm × 103 mm × 60 mm
  • Rx: 164 mm × 164 mm × 80 mm
• W zestawie: nadajnik sygnałów wideo, audio i danych PTZ (CAM-9 S Tx), odbiornik sygnałów wideo, audio i danych PTZ (CAM-9 M Rx), uchwyty masztowe, instrukcja, certyfikat.

Opis produktu

CAM-9 jest to zintegrowany system transmisji zawierający w jednej kompaktowej obudowie moduł przesyłający wideo, audio oraz telemetrię. Głównym atutem tego produktu jest jednoczesne przesyłanie danych telemetrycznych (RS485) oraz sygnału A/V (PAL). Dzięki temu znakomicie sprawdza się w monitoringu bezprzewodowym CCTV. CAM-9 wyposażony został w konwerter sygnału wideo na skrętkę UTP oraz terminator ostatniego sygnału RS485 – 120 Ohm, dzięki czemu nie jest potrzebne instalowanie dodatkowego konwertera BNC -> UTP, jakkolwiek dostępne jest również standardowe we/wy BNC na przewód koncentryczny.

Kolejnym ulepszeniem są zabezpieczenia chroniące wszystkie linie przed przepięciami oraz zakłóceniami: wideo UTP, wideo BNC oraz RS485. Niesamowitą zaletą, który ucieszy każdego instalatora jest możliwość programowania odbiornika, testowanie połączenia radiowego między nadajnikiem i odbiornikiem oraz możliwość kodowania transmisji danych. Wszystkie ustawienia wyświetlane są na wyświetlaczu LED, co sprawia, że obsługa urządzeń nie stwarza żadnych problemów w trakcie i po montażu.

Tak, jak w wersji modemu CD-04, nadal możliwa jest praca modemów telemetrycznych w konfiguracji punkt – wielopunkt (czyli jeden modem sterujący i wiele odbiorników). Dla potrzeb instalacji zostały stworzone dwa rodzaje sprzedawanych zestawów: CAM-9-M/S dla pierwszej kamery oraz CAM-9 S dla każdej kolejnej kamery. Wszystkie udogodnienia zostały zaprojektowane z myślą o oszczędności Państwa czasu oraz nakładu pracy poświęconego na instalację. Mamy nadzieję, że zestawy CAM-9 staną się nieodłącznym elementem wykonywanych przez Państwa instalacji realizujących bezprzewodowe przesyłanie obrazu, dźwięku oraz telemetrii.
