PRODUKT WYCOFANY Z OFERTY

Charakterystyka

-komunikacja pomiędzy nadajnikami a odbiornikami standardzie RS485 (z prędkością 2400bps lub 9600bps), na podstawie protokołu PELCO-D
-możliwość podłączenia w jednej magistrali do 8 urządzeń o różnych adresach (od 100 do 107)
-odbiornik CD06-Rx można sterować za pomocą nadajnika CD06-Tx lub też przy pomocy klawiatury PTZ

Opis

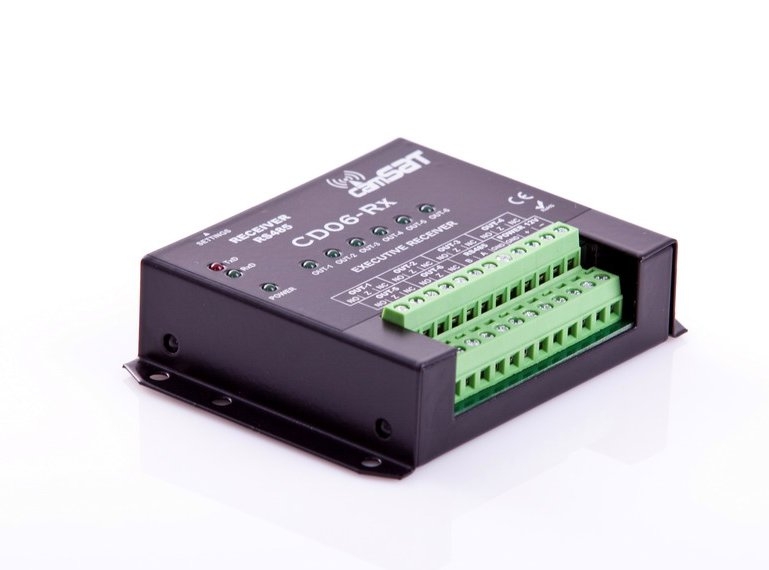

Odbiornik wykonawczy do sterowania klawiaturami PTZ i systemami kamer CCTV:
- do jednej klawiatury PTZ można podłączyć do 8 odbiorników CD06-Rx o różnych adresach, co daje możliwość osobnego sterowania jednym z 48 urządzeń rozmieszczonych na jednym obiekcie,
- jedną klawiaturą w jednym czasie możemy sterować do 32 odbiorników ustawionych na jednym adresie ID, w tej konfiguracji jednym przyciskiem z klawiatury PTZ możemy załączać 32 urządzenia w jednym momencie,
- do jednej klawiatury można podłączyć też 8 zestawów po 4 odbiorniki pracujących na jednym adresie ID, co daje 32 odbiorniki (w każdym 6 wyjść = 192 wyjścia przekaźnikowe).

Zadaniem odbiornika przekaźnikowego CD06-Rx jest odbieranie rozkazów z klawiatury sterującej do urządzeń, którymi chcemy sterować na zasadzie włącz/ wyłącz np. oświetlenie uliczne, podnoszenie rogatek na placach parkingowych, załączenie syren alarmowych itp. Odbiornik CD06-Rx współpracuje z większością klawiatur PTZ (klawiatura musi posiadać standard transmisji RS-485, protokół PELCO-D, oraz prędkość transmisji 2400 lub 9600bps). Każdy odbiornik CD06-Rx posiada 6 niezależnych wyjść przekaźnikowych o obciążalności maksymalnej do 4A. Na listwę zaciskową CD06-Rx wyprowadzone są styki NO (normalnie otwarte) oraz NC (normalnie zamknięte) każdego z przekaźników. Każdy z odbiorników CD06-Rx jest adresowany za pomocą przełączników typu dip-switch z tyłu urządzenia. Jest możliwość wyboru adresu od ID100 do ID107. Sterowanie odbiornikiem CD06-Rx za pomocą klawiatury PTZ jest bardzo proste i sprowadza się do wyboru adresu urządzenia CD06-Rx (od ID100 do ID107) w klawiaturze PTZ. Od tego momentu możemy włączać/wyłączać poszczególne przekaźniki w danym odbiorniku za pomocą standardowych przycisków klawiatury PTZ: ZOOM+, ZOOM-; FOCUS+ , FOCUS – oraz IRIS+, IRIS –, każdy z tych przycisków odpowiada wyjściom (przekaźnikom) od 1 do 6. Połączenie klawiatury PTZ z odbiornikami może być zrealizowane przewodowo, lub też bezprzewodowo (za pomocą modułów telemetrycznych CD04 firmy CAMSAT).
