Charakterystyka modułu rozszerzającego ilość wejść do systemów analogowych - MD KAM 4 - COMMAX
- Przeznaczony do stosowania w instalacjach niskonapięciowych
- Umożliwia zwiększenie ilości obsługiwanych wejść przez monitory, bez dodatkowych przewodów (poza lokalnym zasilaniem modułów 12VDC).
Opis produktu
Moduł przekaźnikowy MDKAM4 firmy Commax przeznaczony do stosowania w instalacjach niskonapięciowych. Moduły umożliwiają zwiększenie ilości obsługiwanych wejść przez monitory, bez dodatkowych przewodów (poza lokalnym zasilaniem modułów 12VDC). Moduł MD KAM4 współpracuje z wszystkimi modelami monitorów analogowych COMMAX oraz z wejściem analogowym monitorów systemu cyfrowego Gate View COMMAX, moduł działa prawidłowo z kamerami wideo domofonowymi COMMAX (4 żyłowe) jak i z kamerami CCTV służącymi tylko do podglądu (2 żyły). Współpracuje z systemem analogowym COMMAX co ogranicza jego możliwości na dużych odległościach. W typowych instalacjach odległości kamera-moduł-monitor nie powinny przekraczać 100m dla przewodów prostych 0,5mm (do przesyłania wideo zalecane okablowanie ekranowane). Dostarczany w obudowie na szynę DIN 32 (opcja puszka zewnętrzna IP54), zalecany montaż wewnątrz pomieszczeń.

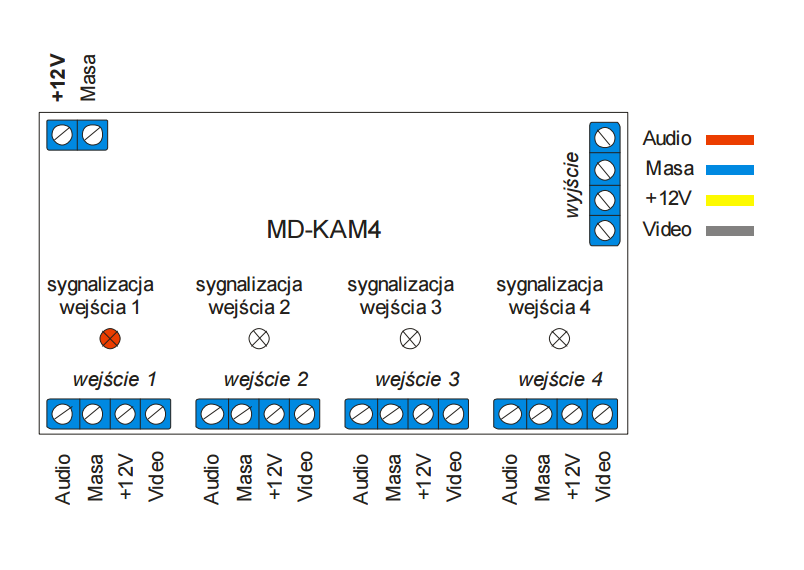

Opis wropowadzeń modułu:

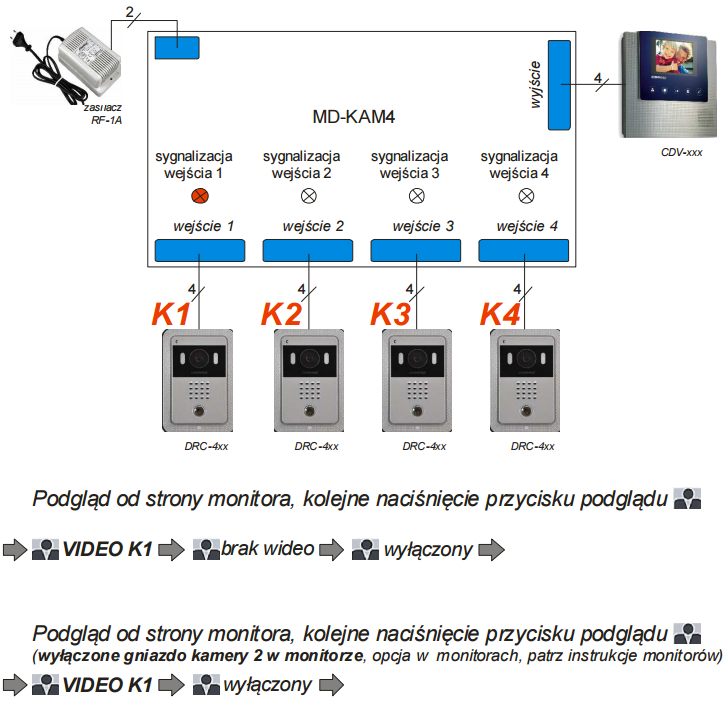

Przykładowy schemat podłączeń:

Opis wropowadzeń modułu:

Przykładowy schemat podłączeń:

Wymiary
Płytka z elektroniką: 100x80x25mm
Obudowa:160x90x40mm
