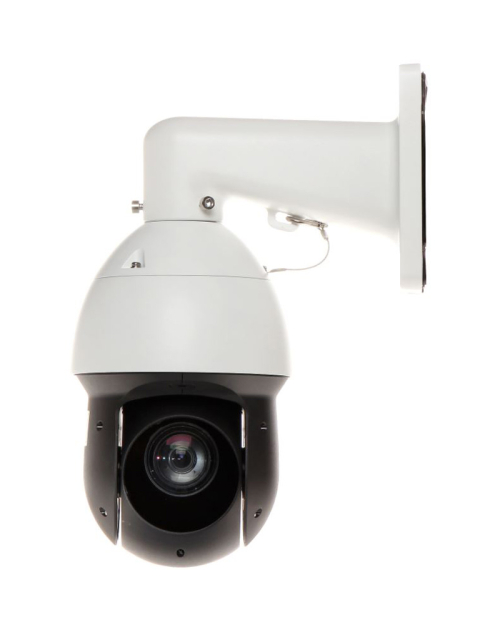

SD49225XA-HNR - Kamera szybkoobrotowa 2Mpx, 4.8-120mm, 25x zoom, Starlight - DAHUA
Kamera szybkoobrotowa SD49225XA-HNR - DAHUA
SD49225XA-HNR jest kamerą szybkoobrotową działającą w systemie IP. W kamerze zastosowano przetwornik 1/2.8” 2 Mpx PS Starvis CMOS, który pozwala osiągnąć wyrazisty i jasny obraz w rozdzielczości 1920 x 1080 px. Kompresja danych urządzenia działa w standardzie H.265 lub H.264. Funkcja True-WDR umożliwia doskonałą rejestrację sceny mimo dużego kontrastu. Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 256GB. Kamera zasilana jest napięciem 24V AC lub poprzez PoE+.
Właściwości PTZ:
- Max prędkość pracy 300°/s, 0° ~ 360° obrotu, -15° ~ 90° auto flip 180°
- Do 300 presetów, 5 ścieżek, 5 auto-scan, 8 tras (do 32 presetów na trasę)
- Automatyczne rozpoznawanie głównych protokołów takich jak DH-SD, Pelco-P/D,
- Oświetlacz IR o zasięgu do 150m
- Automatyczny powrót do poprzedniego położenia kamery/obiektywu po zaniku zasilania
- Ruch w oczekiwaniu: Wywołanie Presetów/Tras oraz innych operacji po określonym czasie (również po okresie bezczynności przy starcie systemu)
- Łatwa instalacja, przyjazna budowa kamery, dostępne uchwyty i adaptery ułatwiające montaż kamery
Parametry techniczne:
- Obsługa systemu: IP
- Przetwornik: 1/2.8” 2 Mpx Starvis PS CMOS
- Obiektyw: 4.8 -120 mm, zoom optyczny 25x
- Funkcje obrazu: Dzień/Noc(ICR), Auto iris, Auto focus, Ultra DNR, AWB, AGC, ATW, BLC, HLC, EIS, RoI, Defog
- Funkcja poszerzonej dynamiki True-WDR
- Gniazdo kart microSD do 256GB
- Wbudowany Web Serwer, zgodność z NVR
- Inteligentne funkcje detekcji: przekroczenie linii, wtargnięcie, zmiana sceny, detekcja twarzy, pojawienie się / zniknięcie obiektu, detekcja audio
- Klasa szczelności: IP66
- Oświetlacz IR: 100m
- Wbudowane 2 wejścia i 1 wyjście alarmowe
- Wbudowane 1 wejście i 1 wyjście audio
- Kompresja video H.265 / H.264
- Zasilanie: 24V AC
Pełny potencjał matrycy
Technologia STARVIS
Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.
Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak SD49225XA-HNR, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.
Rys 1. Możliwości przetworników STARVIS /źródło: SONY
Regulowany kąt nagrywania
Obiektyw zmiennoogniskowy 4.8-120mm
Zastosowany w kamerze DAHUA przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 4.8-120mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 63° do ok. 2.6° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")
Zasilanie PoE+
Transmisja danych i zasilania
Kamera sieciowa SD49225XA-HNR, tak jak większość nowoczesnych kamer IP DAHUA, wykorzystuje dwie metody zasilania - klasycznie poprzez gniazdo 24VAC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet + (PoE+). Zasilanie w trybie PoE realizowane może być bezpośrednio poprzez dedykowany switch pracujący w tym standardzie (typu desktop albo wbudowany w NVR) lub injector PoE.
Do korzyści, płynących z zastosowania standardu PoE+ można zaliczyć:
- skrócony czas oraz obniżony koszt instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 100m
Rys. 3 Zasada działania zasilania PoE
Wydajna kompresja danych
Standard H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys.4 Różnice między wydajnością kompresji H.265 i H.254
Ważne: tryb kompresji w kamerze SD49225XA-HNR można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Specyfikacja techniczna:
| SD49225XA-HNR | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8” 2Mpx Starvis CMOS |
| System skanowania |
Progressive Scan |
| Rozdzielczość maksymalna | 1920×1080 |
| Czułość | Kolor: 0.005Lux@F1.6 B/W: 0.0005Lux@F1.6 |
| Stosunek S/N |
>55dB |
| Migawka | 1/1~1/30000s |
| Obiektyw | 4.8-120 mm F1.35 |
| Kąt widzenia | H: 63 ° ... 2.6 ° |
| Funkcja dzień/noc | Mechaniczny filtr IR (ICR) / Kolor / B/W |
| Rozdzielczość |
1080P(1920×1080) / 1.3M(1280x960) / 720P(1280×720) / D1(704×576) / CIF(352×288) |
| Kompresja | H.265 / H.264 / H.264H / H.264B / MJPEG |
| Prędkość strumienia głównego |
1080P/1.3M/720P(1~50kl/s) |
| Prędkość strumienia drugiego | D1/CIF(1 ~ 50kl/s) |
| Prędkość strumienia trzeciego | 1080P/1.3M/720P/D1/CIF (1-50kl/s) |
| Bitrate | H.265/H.264: 448K ~ 8192Kbps |
| Zoom | Optyczny 32x; cyfrowy 16x |
| Parametry głowicy | |
| Pan Tilt | Zakres poziomy: 0° ~ 360° bez punktu krańcowego Zakres pionowy: -20° ~ 90°; auto flip 180 |
| Prędkość obrotu |
W poziomie: 0,1° ~ 300° / s W pionie: 0,1° ~ 200° / s |
| Prędkość w presecie | W poziomie: 400° / s W pionie: 300° / s |
| Funkcje automatyki | Presety 300(DH-SD), 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan |
| Wejścia/wyjścia alarmowe | 2/1 |
| Funkcje obrazu | |
| AGC | Auto/ręcznie |
| AWB (balans bieli) |
Auto/ręcznie |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki |
Tak, True WDR 120 dB |
| Funkcje regulacji obrazu | Ultra DNR 2D / 3D; Flip 180°; wyostrzenie - auto/ręcznie |
| Strefy zastrzeżone |
24 obszary |
| Defog |
Tak |
| EIS | Tak |
| Ruch w oczekiwaniu | Wywołanie funkcji automatyki w bezczynności (Preset/Ścieżka/Trasa) |
| Inteligentne funkcje detekcji | Przekroczenie linii, wtargnięcie w obszar, zmiana sceny, detekcja twarzy, pojawienie się/zniknięcie obiektu, detekcja audio, mapa cieplna |
| Funkcje inteligentne AI | |
| Wykrywanie twarzy | Wykrywanie twarzy, migawka, wzmocnienie twarzy, Ustawienie przechwytywania twarzy: twarz, zdjęcie jednocalowe Trzy strategie migawki: w czasie rzeczywistym, priorytet zdjęcia, priorytet jakości |
| Ochrona perymetryczna | Przekroczenie linii, wykrycie intruza (te dwie funkcje wspierają klasyfikację i dokładne wykrywania pojazdów i ludzi), wsparcie dla filtra fałszywych alarmów |
| Auto Tracking | Wsparcie |
| SMD+ | Klasyfikacja (człowiek / pojazd), wykluczanie, filtr fałszywych alarmów |
| Interfejs wideo | |
| Wyjście wideo | Analogowe BNC i złącze RS485 |
| Tryb pracy wideo | IP |
| Audio | |
| Wyjście audio |
1 |
| Wejście audio |
1 |
| Kompresja | PCM/G.711a/G.711Mu/AAC/G.722.1 /G.726/G.729/MPEG2-L2 |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100Base-T) |
| Protokoły | IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour, 802.1x, easy4ip |
| Zgodność | ONVIF, PSIA, CGI |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Wbudowany Web Serwer, zgodność z NVR, obsługa przez CMS (BCS Manager), aplikacja mobilna BCS (iOS, android) | |
| Ogólne | |
| Karta pamięci |
microSD do 256GB |
| Klasa szczelności | IP66 |
| Zasilanie | 12V DC / PoE |
| Pobór mocy |
<22W |
| Temperatura pracy | -40°C ~ +70°C |
| Wymiary | 160 x 295 x 357 mm |
| Waga | 3.7 kg |
