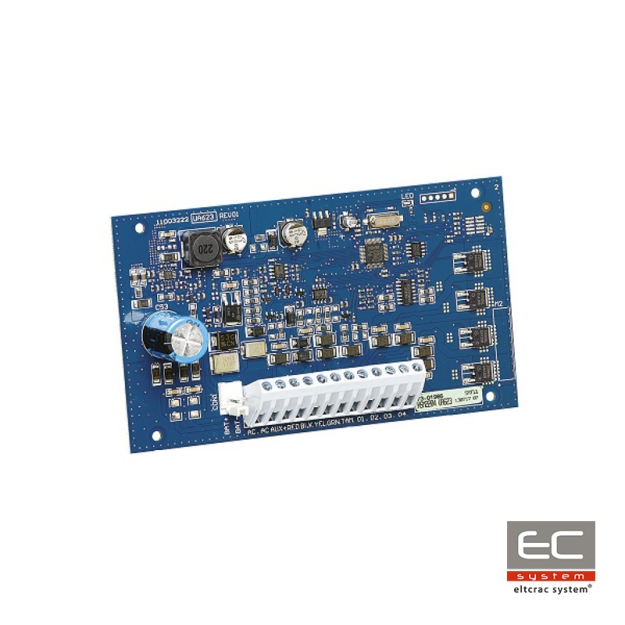

HSM2300 - Moduł zasilacza 1A central NEO - DSC

HSM2300 - Moduł zasilacza 1A central NEO - DSC

Moduł zasilacza i 4 wyjść programowalnych. Urządzenie dostarcza 1.0A prądu dla kompatybilnych central serii Power NEO (HS2016, HS2032, HS2064, HS2128). Urządzenie za pomocą diody LED dostarcza informacji o statusie modułu.

Specyfikacja techniczna:

• Zasilacz kategorii A zgodnie z EN50131 - 6
• Temperatura pracy: -10°C do +55°C
• Wilgotność: od 5% do 93% bez kondensacji
• Transformator: 220 - 240VAC, 50Hz
• Do transformatora powinien być podłączony tylko jeden moduł zasilacza

  Uwaga! Dla instalacji w których transformator zainstalowany jest w środku obudowy, należy stosować bezpieczniki 250V/315mA


• Uzwojenie wtórne transformatora: 16.5 VAC, 40 VA
• Pobór prądu: 40mA
• Wymiary płytki PCB: 145mm x 83mm.

• Wyjście AUX: 10.8 - 12VDC
• Termistory o dodatnim współczynniku temperaturowym (PTC) zamiast bezpieczników
• Tętnienia na wyjściu zasilania: 600mVp-p max
• Pomocnicze źródło zasilania: bezobsługowy akumulator 12VDC. Akumulator należy wymieniać co 3-5 lat
• Pojemność akumulatora: 7Ah, lub 17Ah
• Maksymalny czas podtrzymania: 24h (przy użyciu akumulatora o pojemności 14Ah, i gdy pobór prądu wyjścia AUX nie przekracza 500mA)
• Czas ładowania: do 80% w czasie nie dłuższym niż 24h (włączony programowo wysoki prąd ładowania)
• Usterka niskiego napięcia akumulatora przy napięciu 11.5VDC, powrót po usterce gdy napięcie osiągnie min. 12.5VDC
• Usterka niskiego napięcia Corbus (zacisk RED) przy napięciu 9VDC
• Zabezpieczenie przed całkowitym rozładowaniem akumulatora (rozłącza przy 9.6VDC)

  Uwaga! Centrala alarmowa oraz moduł zasilacza powinny być zasilane z tego samego obwodu zasilania AC

  Uwaga! Dla instalacji zgodnych z EN50131-6:2008 dla 12h podtrzymania systemu należy używać tylko jednego akumulatora 12V/7Ah (500mA prąd wyjścia)


• Kontrola zaniku zasilania AC (230 V) i złego stanu akumulatorów sygnalizowana poprzez klawiaturę
