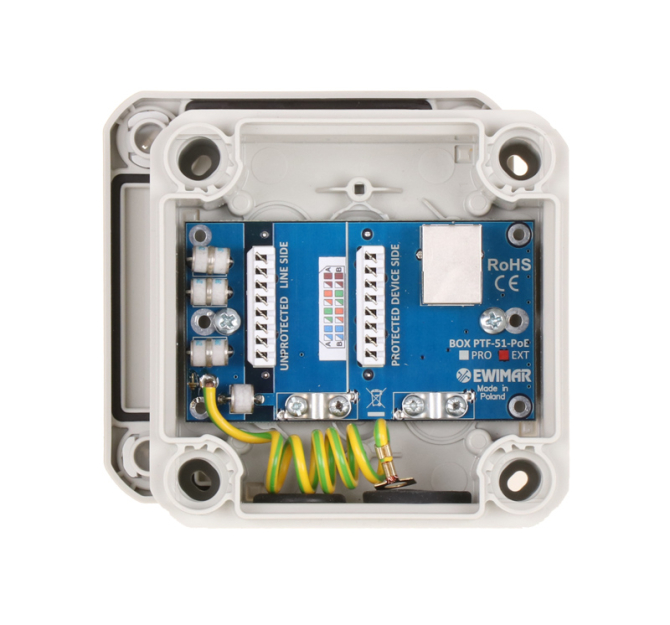

BOX-1-PTF-51-EXT/PoE - Zewnętrzne zabezpieczenie przeciwprzepięciowe IP z funkcją PoE (EXTREME) - EWIMAR

Charakterystyka

BOX-1-PTF-51-EXT/PoE - Zewnętrzne zabezpieczenie przeciwprzepięciowe IP z funkcją PoE (EXTREME) - EWIMAR

Dane techniczne:

• Linia danych:

  • Stopnie ochrony: 3 (Ochronnik gazowy, Bezpiecznik MOSFET, Mostek ochronny)

  • Pojemność linia-linia: 6-8pF @ 0V, 1Mhz

  • Pojemność linia-ziemia: < 1pF

  • Poziom ochrony linia-linia: 20V-1kV, 20V @ 100A

  • Poziom ochrony linia-ziemia: 4kV, 4kA @ 8/20uS Vc

  • Maksmalne napięcie Uc: 6,8V

  • Maksymalna moc 8/20uS (linia-linia): 2kW

  • Maksymalne napięcie linia-ziemia: 90V/DC

  • Rezystancja szeregowa: 6 Ohm

  • Szybkość odsprzęgania: 1uS

  • Poziom izolacji przy zadziałaniu: 650V
• Linia PoE:

  • Stopnie ochrony: 2 (Ochronnik gazowy, Transil)

  • Poziom ochrony linia-linia dla PoE 10/1000uS: 600W / 100A

  • Maksmalne napięcie Uc dla PoE: 58V

  • Poziom ochrony linia-ziemia: 4kV, 4kA, 8/20uS uS

  • Maksymalne napięcie linia-ziemia: 90V/DC

  • Standard pracy PoE: zgodny z IEEE 802.3af typu B

• Cechy wspólne:

  • Złącza wej/wyj: RJ-45 (ekanowane) + KRONE

  • Klasa szczelności: IP 66
  • Wyjście uziemiające: Tak
  • Temperatura pracy: -40 ~ +60°C

Cechy:

• Zewnętrzne zabezpieczenie przeciwprzepięciowe IP z funkcją PoE

• Dodatkowa ochrona przeciwprzepięciowa, pomiędzy liniami sygnałowymi 6V/100A (8 / 20us)

• Skuteczność do 4kV / 10kA

• 3 stopnie ochrony przeciwprzepięciowej

• Szybki bezpiecznik MOSFET

• Zgodność z przewodami UTP i FTP 5-ej kategorii

• Niezależny odgromnik dla ekranu przewodu

• Wbudowane bezpieczniki automatyczne dla linii PoE

• Złącza Krone + RJ45

• Wysokiej jakości obudowa IP66, z możliwością montażu na uchwycie słupowym U-BOX

Opis

BOX PTF-1-EXT/PoE jest zewnętrznym zabezpieczeniem przeciwprzepięciowym IP z funkcją PoE o najwyższym standardzie zabezpieczenia tworzące ochronę dla urządzeń sieciowych narażonych w wysokim stopniu na skutki wyładowań atmosferycznych itp.

Urządzenie posiada złącza typu KRONE oraz gniazda RJ-45, co pozwala na dowolną konfigurację podłączenia infrastruktury kablowej.

Seria EXTREME wykorzystuje najnowocześniejszą technologię w zakresie ochrony przepięciowej. Oprócz typowych komponentów zastosowanych w serii PRO, zawierają dodatkowy stopień ochronny w postaci bardzo-szybkiego bezpiecznika MOSFET z automatycznym resetem.

Przykład zbezpieczeń sieci LAN

Wymiary

113 x 113 x 55 mm
