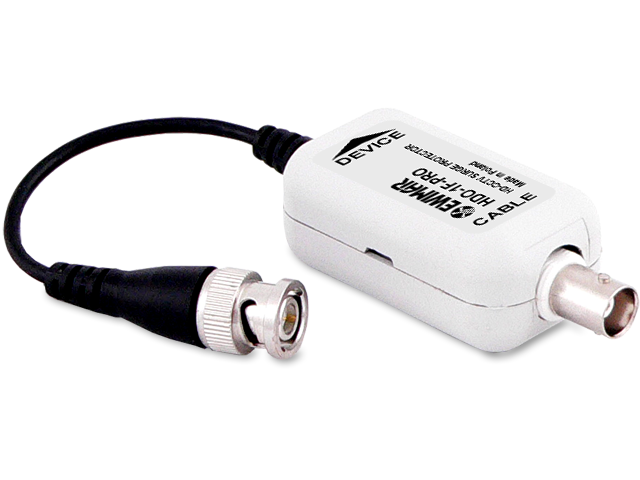

HDO-1F-PRO - 1-kanałowe zabezpieczenie przeciwprzepięciowe Video z gniazdem BNC - AHD,CVI,TVI - EWIMAR

Kod:
31015
Kod producenta:
5904041750694
Cena netto:
Cena brutto:
67,00 zł 82,41 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł

Charakterystyka


HDO-1F-PRO - 1-kanałowe zabezpieczenie przeciwprzepięciowe Video z gniazdem BNC - AHD,CVI,TVI - EWIMAR

Dane techniczne:

  • Impedancja: 75 Ohm
  • Złącze wejściowe (Linia): Gniazdo żeńskie BNC
  • Złącze wyjściowe (Urządzenie): Przewód z męskim wtykiem BNC
  • Pasmo przenoszenia: 100 MHz
  • Tłumienie: 0,3dB
  • Zabezpieczenie antyprzepięciowe: 3 - Iskrownik, Ochronnik gazowy, Transil
  • Ochrona linia-ziemia: Ochronnik gazowy: 90V, 2x10kA @ 8/20uS
  • Ochrona linia-linia: Mostek ochronny: 6V, 100A @ 8/20uS
  • Maksymalny poziom przepięcia: 4kV
  • Pojemność obwodu zabezpieczenia: 5pF
  • Temperatura pracy: -40˚C do +60˚C



Opis


HDO-1F-PRO (PROFESSIONAL) jest 1-kanałowym zabezpieczeniem wysokiej klasy dla przewodu koncentrycznego 75 Ohm, dedykowanym do urządzeń telewizji przemysłowej High Definition, wykorzystującym sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD.

Zaopatrzony jest w 3 stopnie ochrony, pracujące we właściwej sekwencji w trakcie wyładowania atmosferycznego lub innych źródeł przepięć zarówno o dużym jak i małym poziomie. W trakcie normalnej pracy, obwody transmisji sygnału nie są galwanicznie złączone z uziemieniem, dzięki temu nie prowadzi do szkodliwych pętli mas oraz zakłóceń sygnału HD. Praca zabezpieczenia polega na sprowadzaniu ładunku elektrycznego do jego obwodów już we wstepnej fazie powstawania, co opóźnia pojawianie się destrukcyjnego napięcia na obwodach wejściowych urządzeń CCTV. W momencie pojawienia się głównego impulsu przepięciowego, jest on odprowadzany jest do ziemi z użyciem oddzielnego przewodu. Przepięcia powstające wewnątrz przewodów oraz przepięcia wtórne, redukowane są przez oddzielny obwód, odsprzęgany specjalnym opornikiem. Skutkuje to dużą wytrzymałością urządzenia na impulsy wielokrotne (paralizatory) oraz zapewnia odpowiednią kolejność działania poszczególnych stopni ochronnych.

Mała pojemność obwodu (5pF) ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest szczególnie znaczące, ponieważ nie powoduje dużych tłumienności. W urządzeniu użyto firmowych złącz BNC, co skutkuje zapewnioną dużą jakością i trwałością połączenia, nawet w niekorzystnych warunkach temperaturowych.

HDO-1F-PRO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii EXTREME HDO-1F-EXT oraz w aplikacjach wielokanałowych, w połączeniu z panelami serii FKO oraz LHD. Do zapewnienia pełnej ochrony, zaleca się stosowanie zabezpieczeń na 2 końcach przewodu sygnałowego wraz z ich uziemieniem. Zapewnia to szybszą reakcję zabezpieczenia i lepszą ochronę urządzeń CCTV przed skutkami wyładowań.




Przykład podstawowego zabezpieczenia kamery HD oraz urządzenia odbiorczego z zastosowaniem dwóch zabezpieczeń HDO-1F-PRO

Przykład podwyższonego zabezpieczenia kamery HD, z wykorzystaniem zabezpieczenia HDO-1F-PRO oraz HDO-1F-EXT



PROFESSIONAL to rozwiązania o zwiększonej skuteczności ochronnej i odprowadzeniem ładunków o dużej wartości bezpośrednio do ziemi.

Zachęcamy do szczegółowego zapoznania się z różnicami pomiędzy poziomami zabezpieczeń.



Wymiary


86mm x 24mm x 31mm (bez przewodu)



Załączniki


Certyfikat Karta katalogowa
