Charakterystyka produktu

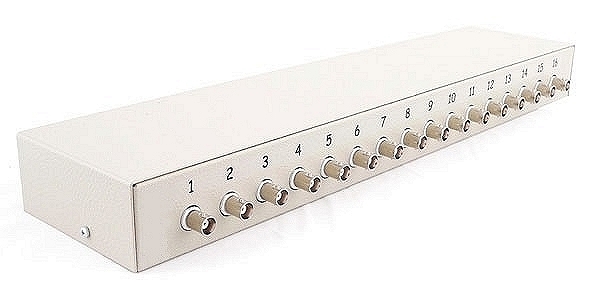

LHD-16R-EXT-FPS DESKTOP - 16-kanałowe zabezpieczenie przeciwprzepięciowe toru video z transformatorem BNC-UTP i dystrybucją zasilania - EWIMAR

• Ilość kanałów video: 16

• Obudowa: metalowy panel wolnostojący

• Impedancja: 75 Ohm
• Przewód wejściowy: koncetryczny/UTP
• Złącze wyjściowe (Urządzenie): gniazdo BNC
• Dystrybucja zasilania: 16 kanałów
• Pasmo przenoszenia: 100 MHz
• Tłumienie: 0,2dB
• Dystrybucja zasilania: 16 kanałów zasilania 12V
• Zabezpieczenie antyprzepięciowe 3:
  • Iskrownik
  • Ochronnik gazowy
  • Transil
  • Bezpiecznik MOSFET
• Ochrona linia-ziemia Ochronnik gazowy: 90V, 2x10kA @ 8/20uS
• Ochrona linia-linia Mostek ochronny: 6V, 15A @ 8/20uS
• Maksymalny poziom przepięcia 4kV
• Pojemność obwodu zabezpieczenia: nie więcej niż 4pF
• Temperatura pracy: -40 C ~ 60 C

Opis produktu

LHD-16R-EXT-FPS jest zaprojektowanym na 16 kanałów panelem połączeniowym wolnostojącym. Urządzenie dodadkowo zostało rozbudowane o funkcje dystrybucji zasilania FPS. Panel łączy w sobie funkcje zabezpieczenia, dystrybucji zasilania, porządkujące oraz stabilizujące połączenie w systemach CCTV wysokiej rozdzieloczści. Panel został zaprojektowany do urządzeń pracujących w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD.

Zabezpieczenie jest uniwersalne dla przewodów koncentrycznych oraz UTP. W zależności od potrzeby każdy kanał może być przeznaczony dla skrętki UTP lub dla przewodu koncentrycznego. Ustawienie urządzenia przeprowadza się przez odpowiednie przestawienie zworek w pozycji "Coaxial" lub "UTP". Jest znakomitym rozwiązaniem dla instalacji, w których zastosowano różnego rodzaju przewody w różnych ilościach.

Wbudowany dystrybutor zasilania kamer FPS - może zasilić niezależnie do 16 kamer, moduł wyposażony jest w zabezpieczenie chroniące przez zwarciem obwodu bądź przepięciem. Moduł został wyposażony w świetlny sygnalizator napięcia oraz akustyczny sygnalizator zwarcia. Dużą zaletą patch panelu jest bardzo niska pojemność obwodu (2~4pF), dzięki czemu zabezpieczenie ma minimalny wpływ na transmisję sygnałów od 0 ~ 100MHz, co dla złożonych sygnałów AHD, HD-CVI i HD-TVI jest bardzo istotne, ponieważ nie powoduje dużych tłumienności.

Sposób połączenia na przykładzie LHD-16R-EXT:

Wymiary

444 x 104 x 47mm
