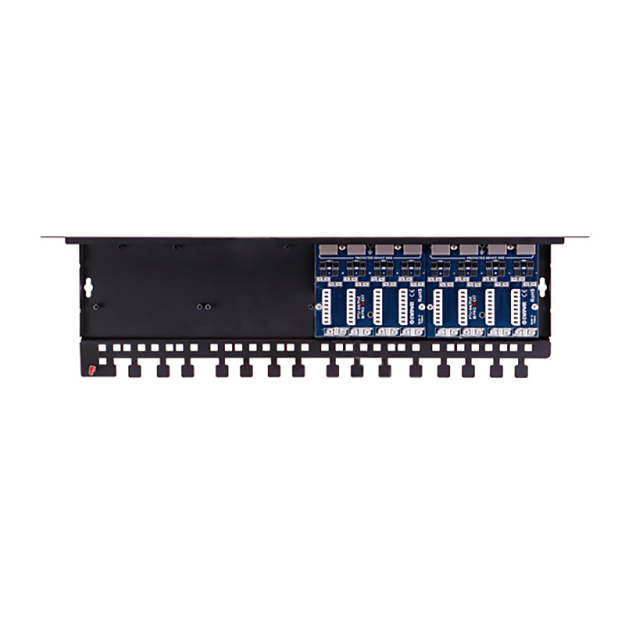

PTU-616R-ECO/PoE - 16-kanałowy ogranicznik przepięć sieci LAN Gigabit Ethernet - EWIMAR

16-kanałowe zabezpieczenie przeciwprzepięciowe serii ECO z ochroną PoE do instalacji Gigabit Ethernet

PTU-616R-ECO/PoE to szesnastokanałowy ogranicznik przepięć przeznaczony dla sieci Gigabit Ethernet. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 100Base-Tx, 1000Base-T. Ogranicznik tworzą cztery moduły PTU-64-ECO, zamontowane do dedykowanej podstawy PTU/PTF-6-RACK. Po przedniej stronie, która jest stroną chronioną (DEVICE) użyte są gniazda RJ-45, do których podłączane są porty przełączników LAN. Stronę niechronioną (LINE) stanowią gniazda LSA umieszczone z tyłu, do których podłączane są długie linie infrastruktury sieci LAN, bez użycia złączy RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN.

Moduły serii PTU-64 są nowatorskimi rozwiązaiami z wysoką skutecznością antyprzepięciową oraz z wysoka jakością transmisji. Zastosowanie wielowarstwowych płyt PCB zaowocowało zgodnością ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4 x 125MHz.  Zasilacze urządzeń LAN chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Uziemienie urządzenia odbywa się podłączając go do odpowiednio uziemionej szafy Rack przy wykorzystaniu dołączonego przewodu uziemiającego. Dodatkowo w celu zapewnienia ochrony przed kurzem dla złącz i obwodów ogranicznika można wykorzystać pokrywę PTU/PTF-COVER. Urządzene dedykowane do instalacji LAN, w całości umieszczonych wewnątrz budynku i nienarażonych na przeskoki iskrowe od innych niezabezpieczonych instalacji.

Kompletna ochrona przeciwprzepięciowa z PTU-616, pełniącym funkcję patch panela

Specyfikacja techniczna
