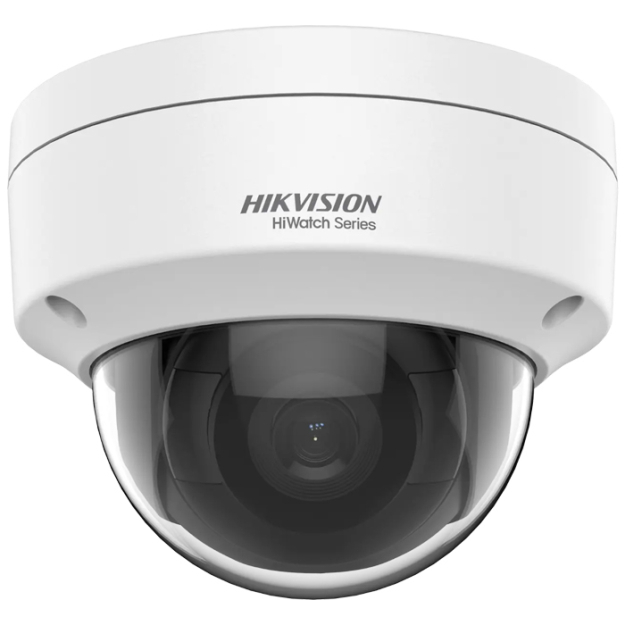

Kamera IP wandaloodporna HWI-D121H - Hikvision Hiwatch
Wandaloodporny model HWI-D121H jest kamerą IP, przystosowaną do pracy w systemach sieciowych monitoringu CCTV. Kamera została wyposażona w 2-megapixelowy przetwornik 1/2.7" CMOS Progressive Scan oraz stały obiektyw 2.8mm. Oświetlacz podczerwieni IR pracuje w trybie EXIR, gwarantując znacznie lepsze rozłożenie światła podczerwonego na nagrywanym obszarze. Dodatkowo, dzięki funkcjom DWDR (Cyfrowy Szeroki Zakres Dynamiki), DNR (Cyfrowa Redukcja Szumów) i BLC (Kompensacja Światła Wstecznego) nagrywany obraz jest płynny i pozbawiony zakłóceń, wywołanych czynnikami zewnętrznymi.
Kamera posiada obudowę wandaloodporną, wykonaną z tworzywa (poliwęglanu) oraz metalu, w klasie szczelności IP66 i odporności na uderzenia IK10.
Parametry techniczne:
- Przetwornik: 1/2,7" CMOS 2Mpx
- Rozdzielczość maks.: 1920x1080p FullHD
- Obiektyw stały: 2.8 mm
- Kąt nagrywania: ~100o
- Czułość: 0,01 Lux (0 Lux z wł. IR)
- Tryb automatyczny dzień/noc: Tak
- Oświetlacz podczerwieni: IR30m BlackGlass
- Mechaniczny filtr podczerwieni (ICR): Tak
- Standard kompresji: H.265+/H.265/H.264+/H.264
- Funkcje obrazu: 3D-DNR, DWDR, AGC, BLC, ROI
- Klasa szczelności obudowy: IP67
- Klasa odporności mechanicznej: IK10
- Temperatura pracy: -30...60 oC
- Zasilanie: 12 VDC, PoE 802.3af
- Pobór mocy: max. 5 W
- Wymiary: Ø 111 mm × 82.4 mm
Rys. 1 Wymiary kamery HWI-D121H
Szeroki kąt nagrywania
Obiektyw 2.8mm
Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/2.7 cala oraz obiektyw o stałej ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji do ok. 100° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.
Modele szerokokątne, posiadające obiektyw stałoogniskowy 2.8mm są najczęściej wykorzystywanymi wersjami kamer w instalacjach telewizji przemysłowej, ze względu na uniwersalność oraz wysoką jakość dostarczanego materiału wideo.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")
Wandaloodporna obudowa
Klasa odporności IK10
Obudowa modelu HWI-D120H została wykonana z trwałego poliwęglanu o klasie odporności mechanicznej IK10, czyniąc całość konstrukcji odporną na uderzenia o energii do 20J (np. uderzenie młotkiem o wadze 5kg z wysokości 0.4m). Cecha ta jest szczególnie istotna w przypadku montażu kamery w miejscach, w których istnieje ryzyko pojawienia się aktów wandalizmu. Najczęstszymi lokalizacjami, w których kamera znajduje zastosowanie, są przystanki, dworce, przejścia podziemne oraz publiczne obiekty sportowe.
Pełna widoczność w nocy
Technologia EXIR
Kamery z nowej serii Hiwatch posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.
Kolejnym atutem oświetlaczy w kamerach Hiwatch jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.
Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)
Zasilanie poprzez PoE
Przesył danych i zasilania jednym przewodem
Kamera przemysłowa HWI-D121H może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:
- skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
- brak konieczności instalowania dodatkowych zasilaczy
- możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)
Zdalna konfiguracja i obsługa
Połączenie P2P przez chmurę
Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:
- program iVMS-4200 oraz iVMS-5200 - dedykowane oprogramowanie do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
- przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
- aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze
Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).
Wydajna kompresja danych
Kodek H.265/ HVEC
Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Ważne: tryb kompresji w kamerze HWI-D121H można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.
Specyfikacja techniczna:
HWI-D121H | |
---|---|
Kamera | |
Przetwornik | 1/2.7" CMOS Progressive Scan |
Standard transmisji | IP |
Rozdzielczość maks. | 2Mpx @1920x1080 |
Czułość | 0.01 Lux (kolor, AGC ON), 0 Lux przy IR |
Czas otwarcia migawki | 1/3 s to 1/100,000 s |
Tryb slow shutter | wspierany |
Auto-Iris | N/A |
Focus | N/A |
Obiektyw | 2.8 mm (opcjonalnie 4mm) |
Kąt nagrywania (horyzontalnie) | horyzontalnie FOV 86°, pionowo FOV 46°, przekątna FOV 102° |
Zakres regulacji głowicy | Pan: 0° do 355°, Tilt: 0° do 75° |
Oświetlacz IR | |
Zasięg IR | do 30m |
Długość fali IR | 850 nm |
Kompresja obrazu | |
Kompresja wideo |
|
H.264 | Profil Bazowy/ Profil Główny/ Profil Wysoki |
H.264+ | Strumień główny |
H.265 | Profil główny |
H.265+ | Strumień główny |
Bitrate wideo | 32 Kbps to 8 Mbps |
Funkcje smart | |
ROI | 1 stały region dla dwóch strumieni |
Obraz | |
Strumień główny - maks. ilość klatek |
|
Strumień pomocniczy - maks. ilość klatek |
|
Funkcje obrazu | BLC, 3D-DNR, D-WDR |
Ustawienia obrazu | Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli |
Tryb dzień/noc | przełączanie automatyczne / manualne |
Sieć | |
Interfejs sieciowy | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
Protokoły sieciowe | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
Wybrane funkcje | Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny |
Jednoczesny podgląd | do 6 kanałów |
Wywołanie alarmu | Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie |
Ilość użytkowników / hostów |
|
Oprogramowanie klienckie | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
Obsługiwane przeglądarki WEB | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
Ogólne | |
Zasilanie |
|
Pobór mocy |
|
Materiał | metal + poliwęglan |
Klasa szczelności | IP67 |
Klasa odporności mechanicznej | IK10 - wandaloodporna |
Temp. pracy / Dopuszczalna wilgotność |
|
Wymiary | Ø 111 mm × 82.4 mm |
Waga | 410g |
Gwarancja | 36 miesięcy |
Specyfikacja techniczna: HWI-D121H
HWI-D121H | |
---|---|
Kamera | |
Przetwornik | 1/2.7" CMOS Progressive Scan |
Standard transmisji | IP |
Rozdzielczość maks. | 2Mpx @1920x1080 |
Czułość | 0.01 Lux (kolor, AGC ON), 0 Lux przy IR |
Czas otwarcia migawki | 1/3 s to 1/100,000 s |
Tryb slow shutter | wspierany |
Auto-Iris | N/A |
Focus | N/A |
Obiektyw | 2.8 mm (opcjonalnie 4mm) |
Kąt nagrywania (horyzontalnie) | horyzontalnie FOV 86°, pionowo FOV 46°, przekątna FOV 102° |
Zakres regulacji głowicy | Pan: 0° do 355°, Tilt: 0° do 75° |
Oświetlacz IR | |
Zasięg IR | do 30m |
Długość fali IR | 850 nm |
Kompresja obrazu | |
Kompresja wideo |
|
H.264 | Profil Bazowy/ Profil Główny/ Profil Wysoki |
H.264+ | Strumień główny |
H.265 | Profil główny |
H.265+ | Strumień główny |
Bitrate wideo | 32 Kbps to 8 Mbps |
Funkcje smart | |
ROI | 1 stały region dla dwóch strumieni |
Obraz | |
Strumień główny - maks. ilość klatek |
|
Strumień pomocniczy - maks. ilość klatek |
|
Funkcje obrazu | BLC, 3D-DNR, D-WDR |
Ustawienia obrazu | Nasycenie, ekspozycja, kontrast, ostrość, AGC, balans bieli |
Tryb dzień/noc | przełączanie automatyczne / manualne |
Sieć | |
Interfejs sieciowy | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
Protokoły sieciowe | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
Wybrane funkcje | Anti-flicker, heartbeat, lustro, ochrona hasła, maska prywatności, znak wodny |
Jednoczesny podgląd | do 6 kanałów |
Wywołanie alarmu | Detekcja ruchu, sabotaż wideo, nieuprawnione logowanie |
Ilość użytkowników / hostów |
|
Oprogramowanie klienckie | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
Obsługiwane przeglądarki WEB | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
Ogólne | |
Zasilanie |
|
Pobór mocy |
|
Materiał | metal + poliwęglan |
Klasa szczelności | IP67 |
Klasa odporności mechanicznej | IK10 - wandaloodporna |
Temp. pracy / Dopuszczalna wilgotność |
|
Wymiary | Ø 111 mm × 82.4 mm |
Waga | 410g |
Gwarancja | 36 miesięcy |
Daniel Ochman Ekspert EC System
