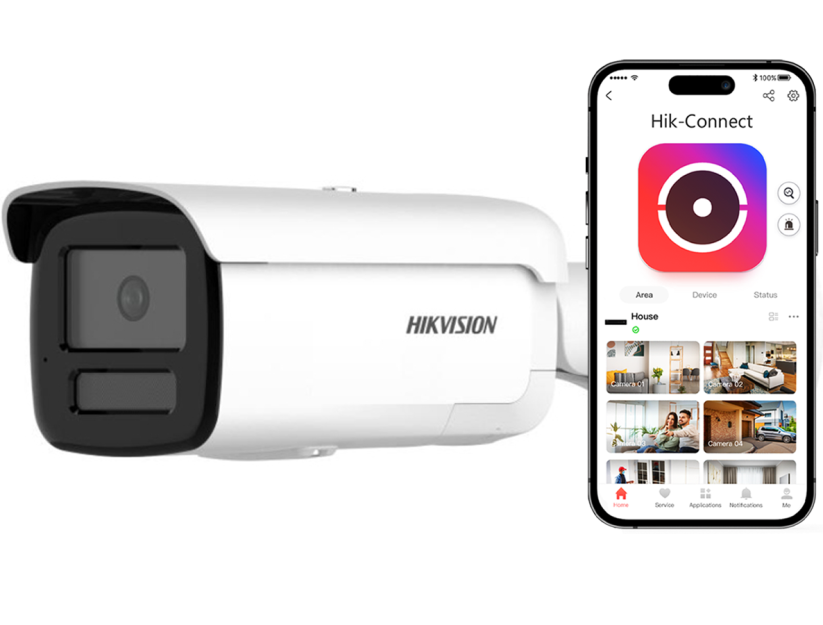

Kamera tubowa IP DS-2CD2T86G2-ISU/SL - Hikvision

ModelDS-2CD2T86G2-ISU/SL należy do serii Acusense Live Guard marki Hikvision wykorzystywanych w systemach inteligentnego monitoringu. Urządzenie umożliwia płynną rejestrację obrazu z wykorzystaniem inteligentnej analizy (wykrycie wtargnięcia, przekroczenia linii, wejścia/wyjścia z obszaru) oraz klasyfikacji obiektów (pojazd, człowiek) wspartą dodatkowo o funkcję detekcji twarzy oraz aktywnego odstraszania. Kamera IP posiada wydajny algorytm kompresji obrazu H.264/H.265, zapewniający bezproblemowe i bardziej płynne przesyłanie obrazu w maksymalnej rozdzielczości 3840 × 2160 (8MPx). Możliwość zasilania PoE zgodnie ze standardem 802.3af sprawia, że urządzenie jest jeszcze bardziej uniwersalne i łatwe w instalacji.

Parametry techniczne:

• Przetwornik: 1/1,8" Progressive Scan CMOS
• Rozdzielczość:  3840 × 2160 (8Mpx)
• Obiektyw: 2.8 mm (~110^o)
• Czułość: 0,003Lux (0 lux z IR)
• Przełącznik dzień/noc: Tak
• Oświetlacz IR: Tak, zasięg do 60 m
• Kompresja: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Wybrane funkcje obrazu: WDR 120dB, BLC, HLC, 3D DNR
• Wybrane funkcje inteligentne AcuSense: Przekroczenie linii, wtargnięcie, wejście w obszar, klasyfikacja ludzi i pojazdów
• Aktywne odstraszanie: Tak
• Technologia DarkFighter: Tak, praca przy słabym oświetleniu
• Wbudowany mikrofon: Tak
• Wbudowany głośnik: Tak
• Wejście/wyjście audio: 1/1
• Wejście/wyjście alarmowe: 1/1
• Obsługa zdalna: iVMS-4200, iVMS-4500, iVMS-5200, Hik-Connect
• Slot microSD: Tak, karta microSD do 512Gb
• Klasa szczelności: IP67
• Temperatura pracy: -30 °C do 60 °C
• Zasilanie: 12VDC, PoE
• Wymiary: 286.7 mm × 93.3 mm × 91.2 mm
• Waga: 1.13kg

Szeroki kąt nagrywania

Obiektyw 2.8mm

Wykorzystywany w kamerze przetwornik CMOS w rozmiarze 1/1.48 cala oraz obiektyw o stał ogniskowej 2.8mm pozwalają na uzyskanie szerokiego kąta obserwacji ok. 110° w poziomie. Tak szeroki kąt obserwacji sprawia, iż prezentowana kamera nadaje się idealnie do realizowania podglądu i nagrywania ogółu zdarzeń w obrębie monitorowanego obiektu.

Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (przy przetworniku 1/2.8")

Inteligenta analiza obrazu

Kamery AcuSense

Kamery Hikvision z serii AcuSense wykorzystują technologię opartą o sztuczną inteligencję. Zaimplementowana technologia inteligentnej analizy obrazu w kamerach oraz rejestratorach Hikvision z tej serii, pozwala na znaczne zminimalizowanie fałszywych alarmów wywoływanych przez ruch nieistotnych obiektów, na przykład ruch liści, ruch małych zwierząt. Urządzenia sygnowane logiem AcuSense wykorzystują technologię uczenia maszynowego, aby jeszcze lepiej klasyfikować rozpoznawane obiekty. Po skonfigurowaniu kamery jesteśmy w stanie wyzwolić alarm, tylko wtedy, gdy człowiek przekroczy linię lub wejdzie w obszar detekcji. Urządzenia AcuSense posiadają również funkcję szybkiego wyszukiwania. Dzięki zapisanym klatkom wideo każdego obiektu kamera potrafi go kategoryzować, a potem łatwo i szybko odszukać. Wyjątkowe funkcje jak i wydajność i sprawność działania sprawiają, że system AcuSense jest bardzo przyjemny w użytkowaniu.

Funkcje i korzyści łączenia systemów AcuSense

Pełna widoczność w nocy

Technologia EXIR

Kamery z nowej serii Hikvision posiadają zintegrowane oświetlacze podczerwieni pozwalające na skuteczne nagrywanie obrazu, nawet w warunkach całkowitego braku oświetlenia w otoczeniu. Dodatkowo promienniki IR zostały wykonane w technologii EXIR, uzyskując  rozkład oświetlenia sceny o charakterze prostokątnym - oznacza to, iż promienniki EXIR doświetlają scenę znacznie bardziej równomiernie niż standardowe oświetlacze, co przekłada się na wzrost poziomu widoczności detali na nagrywanym obrazie.

Kolejnym atutem oświetlaczy w kamerach Hikvision jest zastosowanie czarnego szkła (tzw. Black Glass), które skutecznie ukrywa diody podczerwieni oraz przekłada się na walory estetyczne kamery.

Rys. 3 Oświetlacz IR tradycyjny (lewy), oświetlacz EXIR (prawy)

Zasilanie poprzez PoE

Przesył danych i zasilania jednym przewodem

Kamera przemysłowa DS-2CD2T86G2-ISU/SL może być zasilana na dwa sposoby - klasycznie przez gniazdo 12VDC oraz bezpośrednio przez skrętkę UTP z wykorzystaniem technologii Power over Ethernet (PoE). Zasilanie poprzez PoE realizowane może być bezpośrednio poprzez Switch lub Injector PoE. Do korzyści, płynących z zastosowania standardu PoE można zaliczyć:

• skrócony czas oraz koszty instalacji dzięki uproszczonej strukturze okablowania
• brak konieczności instalowania dodatkowych zasilaczy
• możliwość zasilenia kamer na odległość do nawet do 250m (tryb EXTEND)

Rys. 4 Idea zasilania przez PoE

Zdalna konfiguracja i obsługa

Połączenie P2P przez chmurę

Do realizacji połączenia z siecią kamera wykorzystuje standardowy interfejs Ethernet (self-adaptive) o prędkości 10/100 Mbps. Połączenie to umożliwia konfigurację pracy, modyfikacja parametrów obrazu oraz podgląd na żywo i odtwarzanie nagrań (kamery ze slotem microSD). Realizacja samego połączenia może być realizowana na trzech, różnych platformach:

• program iVMS-4200 oraz HikCentral - dedykowane oprogramowanie VMS do zarządzania monitoringiem wizyjnym, pozwalające na zaawansowane modyfikacje całości systemu oraz zarządzanie parametrami detekcji zdarzeń i inteligentnej analizy obrazu
• przeglądarka internetowa WEB - pozwala na szybkie nawiązanie połączenia z wykorzystaniem adresu IP kamery, zapewniając dostęp do pełnej funkcjonalności urządzenia. Do systemów Hikvision zalecane jest korzystanie z przeglądarki Internet Explorer.
• aplikacja mobilna Hik-Connect - mobilna platforma na systemy Android oraz iOS, dająca możliwość podglądu na żywo, odtwarzania nagrań oraz odbierania powiadomień o zdarzeniach w obrębie systemu. Platforma Hik-Connect wykorzystuje połączenie przez chmurę, co eliminuje konieczność przekierowania portów na routerze

Wykorzystanie chmury do nawiązania połączeń między systemem a użytkownikiem pozwala na dostęp i konfigurację kamery z dowolnego miejsca z dostępem do internetu - zarówno na urządzeniach mobilnych jak i stacjonarnych (PC, Laptop).

Wydajna kompresja danych

Kodek H.265/ HVEC

Nowe modele kamer sieciowych od Hikvision wykorzystują wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264, nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.

Ważne: tryb kompresji w kamerze DS-2CD2T86G2-ISU/SL można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nie obsługującymi kompresji HVEC.

Specyfikacja techniczna:
