DS-2TD2617B-3/PA (B) - Kamera termowizyjna do pomiaru temperatury, 3mm, 160x120 - Hikvision

Kod:
23802
Producent:
Hikvision

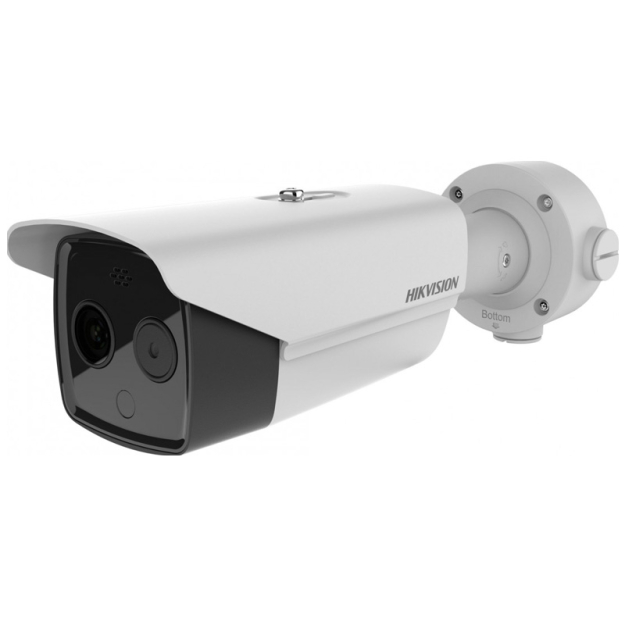

Kamera termograficzna DS-2TD2617B-3/PA - Hikvision


Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.





Tubowa kamera bispektralna (termowizja + światło widzialne) DS-2TD2617B-3/PA jest zaawansowanym rozwiązaniem, dedykowanym do do badania temperatury obiektów, np. ludzkiego ciała. Dzięki dużej dokładności pomiaru (+/-0.5°C) kamera może być wykorzystywana do wykrywania, w czasie rzeczywistym, osób posiadających podwyższoną temperaturę ciała (znajdujących się w stanie podgorączkowym), wywołaną przez infekcję bakteryjną lub wirusową.

Kamera posiada możliwość analizy do 3 osób na sekundę, co przekłada się znaczenie na większą efektywność oraz szybkość reakcji odpowiednich organów na wykrycie osób, będących potencjalnymi nosicielami patogenu. Dzięki zdalnemu charakterowi pomiaru minimalizowane jest również ryzyko zarażenia osoby przeprowadzającej ten pomiar.

Model DS-2TD2617B-3/PA przeznaczony jest do instalacji w przestrzeni publicznej, w miejscach o dużym przepływie osób podróżujących, takich jak lotniska, porty, stacje kolejowe czy przejścia graniczne.



Najważniejsze cechy:

  • Rozdzielczość modułu termowizyjnego - 160×120
  • Przetwornik wysokiej czułości - niechłodzony VOx
  • Nagrywanie w świetle widzialnym oraz termowizji - bispektralność
  • Zakres pomiaru temperatury: 30°C do 45°C
  • Błąd pomiaru: ±0.5 °C (do ±0.3 °C z modułem kalibracyjnym)
  • Odległość pomiaru - do 0.8-1.5m od kamery
  • Automatyczne wywołanie alarmu
  • Sygnalizacja dźwiękowa alarmu



Parametry techniczne:

Termowizja

  • Przetwornik: Tlenek wanadu VOx, niechłodzony
  • Rozdzielczość: 160 × 120
  • Zasięg spektralny: 8μm~14μm
  • Interwał pixeli: 17μm
  • Obiektyw: 3.1 mm
  • Czułość termiczna:<40 mK
  • Sygnalizacja alarmu: dźwięk, światło
  • FOV: 50° × 37.2° (H × V)
  • Maksymalny błąd pomiaru: ±0.5℃

Światło białe

  • Przetwornik: 1/2.7" CMOS, skanowanie progresywne
  • Rozdzielczość: 4Mpx @2688×1520
  • Czułość: 0.0089 Lux (kolor)
  • Obiektyw: 4 mm
  • FOV: 84° × 44.8° (H × V)
  • Funkcje obrazu: 3D-DNR, TrueWDR
  • Oświetlacz podczerwieni: IR40m

Wymiary kamery termowizyjnej

Rys. 1 Wymiary kamery



Prezentacja działania systemu:





Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

  • kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
  • obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
  • w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
  • kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.





Bispektralny charakter pracy

Eliminacja fałszywych alarmów

Nowe kamery termograficzne Hikvision wykorzystują dwa pasma promieniowania - spektrum widzialne oraz cieplne. Dodatkowo posiadają one zintegrowane algorytmy detekcji twarzy, dzięki którym pomiar temperatury realizowany jest tylko na określonych obiektach (twarz), a liczba fałszywych alarmów zostaje zredukowana do minimum. Zaawansowana analityka obrazu w kamerze znacznie zwiększają wydajność stanowiska pomiarowego, pozwalając mierzyć jednocześnie temperaturę u wielu osób.



Bispektralna kamera Hikvision

Rys. 2 Obserwacja w dwóch pasmach promieniowania



Ogniskowa 3.1 mm

Pomiar w odległości 0.8 ~ 1.5m

Termowizyjny obiektyw w kamerze posiada ogniskową 3.1 mm, zapewniając kąt widzenia 50° w poziomie oraz 37.2° w pionie. Taki układ optyczny pozwala na skuteczny pomiar w odległości ok. 1m od kamery w polu o szerokości ok 1.5m, co czyni ją idealnym rozwiązaniem do analizowania temperatury na wejściach do budynku oraz przejściach korytarzowych.

Pole pomiaru kameryRys. 3 Przybliżone pole widzenia kamery z obiektywem termowizyjnym 3.1mm



Tryb Picture in Picture

Dwa obrazy w jednym

Dzięki bispektralnemu charakterowi pracy kamera obsługuję funkcję PIP - Picture in Picture. Umożliwia ona wyświetlanie miniatury jednego z obrazów (w spektrum cieplnym) w pełnoekranowym trybie drugiego (w spektrum wizyjnym). Dzięki tej funkcji operator systemu może szybko zidentyfikować osoby w polu widzenia kamery oraz sprawdzić, czy tło termiczne pozostaje niezaburzone (np. przez pojawienie się innego obiektu niż człowiek, emitującego znaczną ilość ciepła).

Funkcja PIP może zostać uruchomiona z poziomu menu kamery trybie obrazu termowizyjnego w obrazie widzialnym.



Tryb Picture in Picture w kamerze DS-2TD2617B-6/PA

Rys.4 Tryb Picture in Picture w kamerze



Współpraca z BlackBody

Obniżenie błędu pomiarowego

Model DS-2TD2617B-3/PA w trybie autonomicznym pozwala na pomiar temperatury ciała z dokładnością do części dziesiętnych stopnia oraz z maksymalnym błędem pomiaru na poziomie ±0.5℃. Poprzez dołączenie do stanowiska pomiarowego modułu kalibrującego BlackBody DS-2TE127-G4A błąd ten ulega obniżeniu do ±0.3℃. Dodatkowo moduł znacznie podnosi odporność kamery na czynniki zaburzające pomiar, takie jak cienie termiczne (np. na szybach oraz powierzchniach odbijających promieniowanie) oraz ruchy mas powietrza (np. z klimatyzatorów). Co więcej, dzięki zastosowaniu BlackBody kamera nie musi przechodzić wstępnej kalibracji przy uruchomieniu, wynikającej z potrzeby dostosowania się kamery do tła termicznego oraz temperatury otoczenia.

Moduł kalibracyjny BlackBody

Rys.5 Moduł kalibracyjny BlackBody - DS-2TE127-G4A





Przykłady zastosowań

lnstytucje prywatne i publiczne

Możliwość masowego mierzenia temperatury w czasie rzeczywistym jest szczególnie przydatna w obiektach i instytucjach, w których pojawienie się osób potencjalnie zarażonych może zaważyć na dalszym funkcjonowaniu placówki. Dzięki szybkiemu wykryciu anamalii temperaturowych kamera termowizyjna znacznie zmniejsza ryzyko tymczasowego przestoju w funkcjonowaniu instytucji bądź przedsiębiorstwa, wynikającego z objęcia danego obszaru oraz grupy osób kwarantanną bądź dozorem epidemiologicznym.

Docelowe miejsca instalacji kamer:

  • zakłady produkcyjne
  • biurowce i przestrzenie co-workingowe
  • galerie handlowe
  • lotniska
  • placówki edukacyjne
  • szpitale
  • urzędy

Kamera serii Fever Screening

Specyfikacja techniczna:



DS-2TD2617B-3/PA(B)
Moduł termowizyjny
Przetwornik niechłodzony VOx
Rozdzielczość w termowizji 160x120
Interwał pixeli 17μm
Widmo pracy 8 μm do 14 μm
Czułość termiczna NETD ≤ 40 mk (@25 °C, F# = 1.1)
Obiektyw 3.1 mm
IFOV (chwilowe pole widzenia) 5.48 mrad
FOV 50° × 37.2° (H × V)
Min. odległość skupienia (ostrości) 0.2 m
Przesłona F 1.1
Zakres regulacji Pan: 0° do 360°, Tilt: 0° do 180°
Moduł światła widzialnego
Przetwornik 1/2.7" CMOS Progressive Scan
Rozdzielczość 2688 × 1520
Obiektyw 4 mm
Czułość:  0.0089 lux (kolor)
Prędkość migawki  1 s do 1/100,000 s
FOV 84° × 44.8° (H × V)
Szeroki zakres dynamiki WDR 120 dB True WDR
Oświetlacz podczerwieni IR40m
Regulacja IR Tak (zasięg, natężenie)
Parametry obrazu
Strumień główny
  • Światło białe: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
  • Światło białe: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
  • Termowizja: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
Strumień pomocniczy
  • Światło białe: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
  • Światło białe: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
  • Termowizja: 704 × 576, 352 × 288, 320 × 240
Kompresja wideo H.265/H.264/MJPEG
Kompresja audio G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protokoły sieciowe  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Jednoczesny podgląd na żywo Do 20 użytkowników
Funkcje obrazu
Fuzja obrazów, bispektralna Połączony widok z obrazu termowizji z fuzją detali obrazu spektrum widzialnego
Obraz w obrazie Nałożenie obrazu termowizji na obraz w spektrum widzialnym
Funkcje smart
Inteligentna analiza obrazu VCA
  • 4 rodzaje zdarzeń (przekroczenie linii, wtargniecie, naruszenie strefy, opuszczenie strefy
  • do 8 zdarzeń jednocześnie
Pomiar temperatury
  • 3 rodzaje schematów pomiaru temperatury
  • do 21 schematów jednocześnie (10 punktów, 10 stref, 1 linia)
Zakres temperatury pomiaru 30°C do +45 °C
Dokładność pomiaru ±0.5°C
Detekcja pożaru dynamiczna, do 10 punktów detekcji
Integracja
Wejście alarmowe 2x (0-5VDC)
Wyjście alarmowe 2x wyjście przekaźnikowe, konfigurowalne
Reakcja na alarm nagranie na SD, impuls na przekaźnik, upload na serwer FTP, powiadomienie email, sygnalizacja dźwiękowa, sygnalizacja świetlna
Wejście audio 1x 3.5mm Mic. in
Interfejs komunikacji 1x RJ45 10/100Mbps Ethernet, 1x RS-485
Protokoły integracji otwarte API, ISAPI, Hikvision SDK, third party platforms
Oprogramowanie klienckie iVMS-4200, Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+(
Ogólne
Menu 32 języki (w tym PL, ENG, GER)
Pobór mocy
  • 12 VDC, 0.65A, maks. 7.5W
  • PoE: (802.3af, class 3), 42.5V do 57V, 0.14A to 0.22A, maks. 8 W
Temp pracy: -20 °C do 50 °C
Klasa szczelności IP66
Ochrona przeciwprzepięciowa TVS 6000V
Wymiary 358.3 mm × 113.5 mm × 115.2 mm
Waga 1,76 Kg
Gwarancja 36 miesięcy

Specyfikacja techniczna:

DS-2TD2617B-3/PA(B)
Moduł termowizyjny
Przetwornik niechłodzony VOx
Rozdzielczość w termowizji 160x120
Interwał pixeli 17μm
Widmo pracy 8 μm do 14 μm
Czułość termiczna NETD ≤ 40 mk (@25 °C, F# = 1.1)
Obiektyw 3.1 mm
IFOV (chwilowe pole widzenia) 5.48 mrad
FOV 50° × 37.2° (H × V)
Min. odległość skupienia (ostrości) 0.2 m
Przesłona F 1.1
Zakres regulacji Pan: 0° do 360°, Tilt: 0° do 180°
Moduł światła widzialnego
Przetwornik 1/2.7" CMOS Progressive Scan
Rozdzielczość 2688 × 1520
Obiektyw 4 mm
Czułość:  0.0089 lux (kolor)
Prędkość migawki  1 s do 1/100,000 s
FOV 84° × 44.8° (H × V)
Szeroki zakres dynamiki WDR 120 dB True WDR
Oświetlacz podczerwieni IR40m
Regulacja IR Tak (zasięg, natężenie)
Parametry obrazu
Strumień główny
  • Światło białe: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
  • Światło białe: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
  • Termowizja: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
Strumień pomocniczy
  • Światło białe: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
  • Światło białe: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
  • Termowizja: 704 × 576, 352 × 288, 320 × 240
Kompresja wideo H.265/H.264/MJPEG
Kompresja audio G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
Protokoły sieciowe  IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Jednoczesny podgląd na żywo Do 20 użytkowników
Funkcje obrazu
Fuzja obrazów, bispektralna Połączony widok z obrazu termowizji z fuzją detali obrazu spektrum widzialnego
Obraz w obrazie Nałożenie obrazu termowizji na obraz w spektrum widzialnym
Funkcje smart
Inteligentna analiza obrazu VCA
  • 4 rodzaje zdarzeń (przekroczenie linii, wtargniecie, naruszenie strefy, opuszczenie strefy
  • do 8 zdarzeń jednocześnie
Pomiar temperatury
  • 3 rodzaje schematów pomiaru temperatury
  • do 21 schematów jednocześnie (10 punktów, 10 stref, 1 linia)
Zakres temperatury pomiaru 30°C do +45 °C
Dokładność pomiaru ±0.5°C
Detekcja pożaru dynamiczna, do 10 punktów detekcji
Integracja
Wejście alarmowe 2x (0-5VDC)
Wyjście alarmowe 2x wyjście przekaźnikowe, konfigurowalne
Reakcja na alarm nagranie na SD, impuls na przekaźnik, upload na serwer FTP, powiadomienie email, sygnalizacja dźwiękowa, sygnalizacja świetlna
Wejście audio 1x 3.5mm Mic. in
Interfejs komunikacji 1x RJ45 10/100Mbps Ethernet, 1x RS-485
Protokoły integracji otwarte API, ISAPI, Hikvision SDK, third party platforms
Oprogramowanie klienckie iVMS-4200, Hik-Connect, iVMS-5200
Obsługiwane przeglądarki WEB IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+(
Ogólne
Menu 32 języki (w tym PL, ENG, GER)
Pobór mocy
  • 12 VDC, 0.65A, maks. 7.5W
  • PoE: (802.3af, class 3), 42.5V do 57V, 0.14A to 0.22A, maks. 8 W
Temp pracy: -20 °C do 50 °C
Klasa szczelności IP66
Ochrona przeciwprzepięciowa TVS 6000V
Wymiary 358.3 mm × 113.5 mm × 115.2 mm
Waga 1,76 Kg
Gwarancja 36 miesięcy
