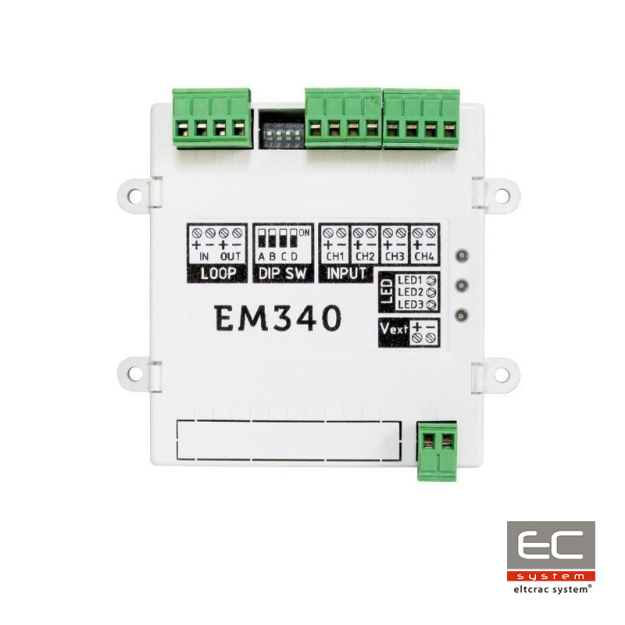

EM340 - Moduł 4 wejść (2 linii bocznej) - INIM
Moduł EMxx pozwala na komunikację central adresowalnych SmartLoop oraz SmartLight z urządzeniami zewnętrznymi za pomocą jego wejść i wyjść w zależności od modelu (patrz tabela). Moduł jest podłączony bezpośrednio do adresowalnej pętli dozorowej. W wersji z 4 wejściami 2 z nich mogą być skonfigurowane jako adaptery linii bocznych zasilanych na 3 sposoby:
- z pętli
- bezpośrednio z wyjścia zasilającego AUX central SmartLight oraz SmartLoop
- z zastosowaniem zewnętrznego zasilacza urządzeń pożarowych (EN 54-4)
4 wyjścia, w zależności od modelu, mogą być dedykowane dla sygnalizatorów akustycznych i optycznych albo zacisków bezpotencjałowych do sterowań strefowych. Każde z wyjść potencjałowych ma zastosowanie przy wysterowaniu ostrzegaczy pożarowych w lokalizacji pętlowej, a także może pełnić rolę jedno lub wielostrefowych programowalnych wyjść potencjałowych lub przekaźnikowych.
| Model | Wejścia (opcja konwencjonalnej linii bocznej) | Wyjścia |
| EM344S | 4 (2) | 4 - potencjałowe nadzorowane |
| EM344R |
4 (2) |
4 - przekaźnikowe bezpotencjałowe |
| EM340 |
4 (2) |
brak |
| EM304S |
brak |
4 - potencjałowe nadzorowane |
| EM304R |
brak |
4 - przekaźnikowe bezpotencjałowe |
Specyfikacja:
- Zasilanie: 19-30 VDC
- Pobór prądu w stanie dozoru: max 80 uA @ 24V
- Pobór prądu w stanie alarmu: 20 mA @ 27.6V
- Rezystancja końca linii: 22 kOhm
- Rezystancja wejściowa: 2,2 kOhm
- Obciążalność wyjścia bezpotencjałowego: max 1A / 30VDC
- Temperatura prac: -5 ° C / +40 ° C
- Wilgotność (bez kondensacji): 95%
- Wysokość (z obudową): 106 mm
- Wysokość (bez obudowy): 99 mm
- Szerokość: 113 mm
- Głębokość (z obudową): 29 mm
- Głębokość (bez obudowy): 19 mm
