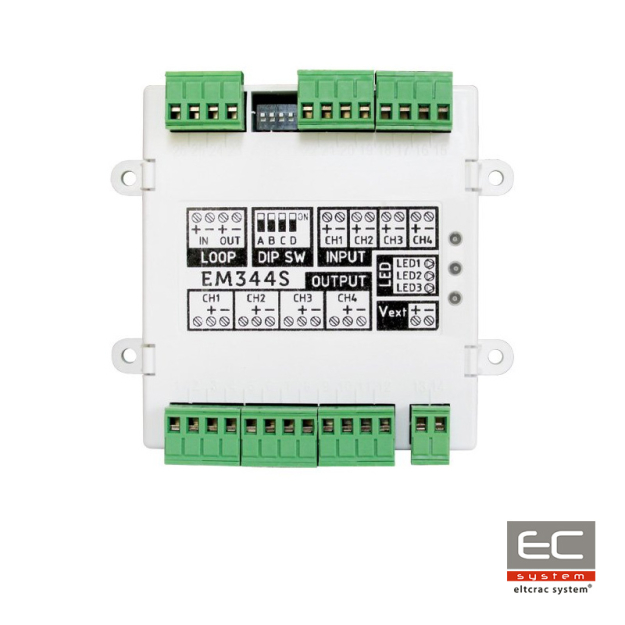

EM344S - Moduł 4 wejść (2 linii bocznej) i 4 wyjść potencjałowych nadzorowanych - INIM

Kod:
EM344S
Dostępność:
Dostępny na zamówienie
Producent:
Inim



W celu sprawdzenia dostępności oraz aktualnej ceny poniższego towaru prosimy o kontakt e-mailowy pod adresem: esklep@ecsystem.pl



EM344S - Moduł 4 wejść (2 linii bocznej) i 4 wyjść potencjałowych nadzorowanych - INIM






Moduł EMxx pozwala na komunikację central adresowalnych SmartLoop oraz SmartLight z urządzeniami zewnętrznymi za pomocą jego wejść i wyjść w zależności od modelu (patrz tabela). Moduł jest podłączony bezpośrednio do adresowalnej pętli dozorowej. W wersji z 4 wejściami 2 z nich mogą być skonfigurowane jako adaptery linii bocznych zasilanych na 3 sposoby:

  • z pętli
  • bezpośrednio z wyjścia zasilającego AUX central SmartLight oraz SmartLoop
  • z zastosowaniem zewnętrznego zasilacza urządzeń pożarowych (EN 54-4)


4 wyjścia
, w zależności od modelu, mogą być dedykowane dla sygnalizatorów akustycznych i optycznych albo zacisków bezpotencjałowych do sterowań strefowych. Każde z wyjść potencjałowych ma zastosowanie przy wysterowaniu ostrzegaczy pożarowych w lokalizacji pętlowej, a także może pełnić rolę jedno lub wielostrefowych programowalnych wyjść potencjałowych lub przekaźnikowych.





Model Wejścia (opcja konwencjonalnej linii bocznej) Wyjścia
EM344S 4 (2) 4 - potencjałowe nadzorowane
EM344R

4 (2)

4 - przekaźnikowe bezpotencjałowe
EM340

4 (2)

brak
EM304S

brak

4 - potencjałowe nadzorowane
EM304R

brak

4 - przekaźnikowe bezpotencjałowe









Specyfikacja:

  • Zasilanie:  19-30 VDC
  • Pobór prądu w stanie dozoru:  max 80 uA @ 24V
  • Pobór prądu w stanie alarmu:  20 mA @ 27.6V
  • Rezystancja końca linii:  22 kOhm
  • Rezystancja wejściowa:  2,2 kOhm
  • Obciążalność wyjścia bezpotencjałowego:  max 1A / 30VDC
  • Temperatura prac:  -5 ° C / +40 ° C
  • Wilgotność (bez kondensacji):  95%
  • Wysokość (z obudową):  106 mm
  • Wysokość (bez obudowy):  99 mm
  • Szerokość:  113 mm
  • Głębokość (z obudową):  29 mm
  • Głębokość (bez obudowy):  19 mm
