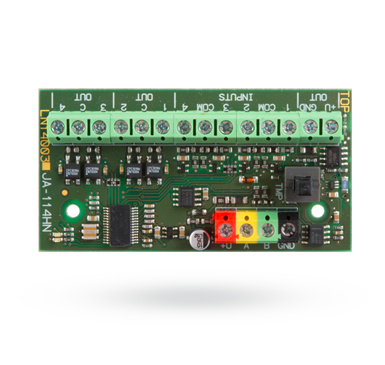

JA-114HN - Moduł 4 wyjść i 4 wejść na magistralę - Jablotron
PRODUKT WYCOFANY Z OFERTY
Charakterystyka produktu
JA-114HN - Moduł 4 wyjść i 4 wejść na magistralę - Jablotron
- Kompatybilny z Oprogramowanie F-Link wersja 1.4.0 i wyższa
- Zasilanie za pośrednictwem magistrali centrali alarmowej 12 V (9…15 V)
- Zużycie w trybie awaryjnym 25 mA + zużycie dla podłączonych urządzeń
- Zużycie prądu (maksymalne) dla wybranych przewodów 25 mA + zużycie dla podłączonych urządzeń
- Maksymalne natężenie dla wyjścia +U (bezpiecznik elektroniczny) 200 mA
- Maksymalne natężenie / napięcie przełączane przez każde wyjście 500 mA / 38 V
- Maks. zmierzony opór na wejściu 20 kOhm
- Maks. długość przewodów zasilających wejścia 100 m
- Klasyfikacja poziom bezpieczeństwa 2, ACE typ B, zgodnie z: EN 50131-1, EN 50131-3
- Środowisko II. wewnętrzne, ogólne wg EN 50131-1
- Zakres temperatur pracy -10 do +40 °C
- Spełnia także wymogi EN 50130-4, EN 55022
Opis produktu
Oprócz typu rezystora EOL, dla wejść można ustawić także wartości rezystorów. Wyjścia zaprojektowano jako separowane galwanicznie (w każdym przypadku dwa mają wspólny zacisk C). Moduł zajmuje cztery pozycje w centrali alarmowej, posiada przedni i tylny styk sabotażu. Urządzenie to wykorzystuje się głównie w sytuacji, kiedy chcemy wymienić starą centralę alarmową na JABLOTRON 100, ale z zachowaniem istniejących czujek analogowych. Przy jego pomocy można również sterować urządzeniami automatyki budynkowej z poziomu wyjść PG. Zasilanie pomocnicze pozwala dostarczać prąd na potrzeby przekaźników podłączonych do wyjścia sygnału.
Wymiary
77 x 40 x 31 mm
