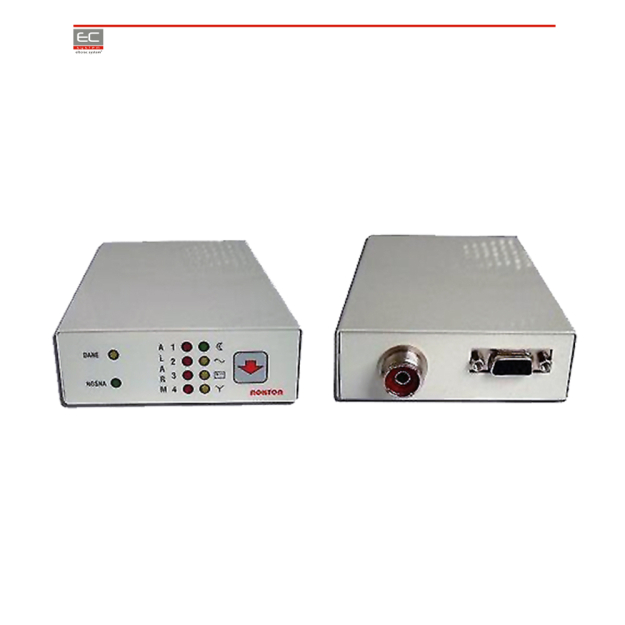

SR3i - Odbiornik 27 MHz - NOKTON
NADAJNIK:
- Napięcie zasilania: 10-14V
- Pobór prądu: poniżej 500 mA
- Średni pobór prądu: poniżej 20 mA
- Częstotliwość pasmo CB 27 MHz
- Moc 1,5 W +2 dB
- Wymiary 30 mm x 88 mm x 153 mm
ODBIORNIK:
- Napięcie zasilania sieć 220 V, z akumulatora 12 V/1,2 Ah
- Pobór prądu max. 4 VA
- Czułość powyżej 0,35 μV przy SINAD = 12 dB
- Zasięg: do 10 km teren zabudowany, ok. 15 km teren otwarty
- Wymiary 30 mm x 88 mm x 153 mm
SR3i - Odbiornik 27 MHz - NOKTON
System jest od podstaw zaprojektowanym urządzeniem, spełniającym rosnące wymagania naszych P.T. Klientów,
użytkowników dotychczas produkowanego systemu SR1i-4.
Dzięki zastosowaniu techniki mikrokomputerowej zarówno w nadajniku jak i odbiorniku, uzyskano dużą elastyczność
systemu, umożliwiającą adaptację urządzeń do różnych nietypowych zastosowań.
Uzyskano również konstrukcję nie wymagającą od użytkownika jakichkolwiek regulacji i samoczynnie dostosowującą
się do zmiennych warunków środowiska. Dla przykładu, odbiornik bada poziom sygnału z nadajnika oraz poziom zakłóceń w
kanale i na tej podstawie ustala optymalną ilość nie odebranych sygnałów kontrolnych tolerowanych przez system, tzn.
samoczynnie ustala minimalny czas reakcji na brak sygnału z nadajnika, wywołujący sygnalizację braku łączności.
W porównaniu z systemem SR1i-4, odbiornik został również pozbawiony jakichkolwiek regulatorów ręcznych, tzn.
regulatora obwodu antenowego - "A", regulatora histerezy - "H", oraz regulatora minimalnego czasu reakcji - "T". Wszystkie te funkcje przejął mikroprocesor i układy towarzyszące. Zwiększona została ilość przesyłanych przez nadajnik sygnałów. Oprócz czterech niezależnych sygnałów alarmowych, nadajnik kontroluje napięcie sieciowe oraz poziom napięcia akumulatora i w przypadku ich spadku poniżej dopuszczalnego poziomu (np. napięcia akumulatora poniżej 10,5 V) - przesyła odpowiedni sygnał. Ponadto do odbiornika przesyłana jest informacja o załączeniu, bądź wyłączeniu centralki alarmowej w chronionym obiekcie.
W oparciu o doświadczenia zdobyte przy eksploatacji systemu "NEMROD", zmieniona została zasada kodowania
sygnału, oraz rodzaj zastosowanej modulacji. System SR3 przesyła informacje przy użyciu opracowanej przez firmę "NOKTON" odmiany kodu bifazowego, oraz modulacji cyfrowej typu F1D (tzw. przesuw częstotliwości).
Zastosowane rozwiązania umożliwiają poprawną pracę systemu w polu silnych zakłóceń, typowych dla pasma 27 MHz.
Jak wspomniano na wstępie, system posiada dużą "elastyczność". Dzięki temu, już od początku opracowano dwa jego
warianty:
• Pierwszy z nich o roboczym oznaczeniu SR3i jest typowym zestawem indywidualnym typu "jeden nadajnik - jeden (lub
kilka) odbiornik".
• Drugi wariant urządzenia, typu SR3e, jest odpowiednikiem zestawu ekspanderowego. Umożliwia przesyłanie i zobrazowanie informacji docierających od 16-tu niezależnych nadajników.
Z każdego z obiektów można przesłać jedną informację alarmową. Ponadto odbiornik automatycznie kontroluje łączność z każdym z obiektów. W każdym obiekcie kontrolowane jest również napięcie sieciowe, napięcie akumulatora, oraz załączenie lub wyłączenie centralek alarmowych. Numer obiektu, z którego dociera informacja, jest wyświetlany na wyświetlaczu LED, natomiast rodzaj przesyłanej informacji podaje odpowiednia dioda LED. Np. zapalenie diody przy znaczku "+-" oznacza niskie napięcie akumulatora, a znak "Y" - brak sygnału kontrolnego, sugerujący uszkodzenie systemu antenowego w chronionym obiekcie.
Do systemu tego opracowaliśmy moduł konwertera typu MK-2 zamieniający informacje o uzbrojeniu i alarmie z każdego
z chronionych obiektów na sygnały umożliwiające zobrazowanie najważniejszych informacji przy użyciu tablicy synoptycznej.
System SR3e umożliwia tworzenie tanich systemów zbiorowej ochrony mienia, np. małych systemów ochrony
sąsiedzkiej. System SR3i - umożliwia przesyłanie dokładnych danych z pojedynczego chronionego obiektu np. naruszenie
strefy w sklepie - do domu właściciela sklepu.
W oparciu o ten system można np. monitorować poziom wody w zbiorniku retencyjnym lub ścieków w oczyszczalni
ścieków. Możliwe jest również zastosowanie do wielu innych nietypowych rozwiązań, w których potrzebne jest przesłanie
informacji z jednego miejsca do drugiego.
Następne zastosowania naszego systemu pozostawiamy inwencji naszych P.T. Klientów.
Pozostajemy otwarci na propozycje adaptacyjne, mające na celu dostosowanie urządzeń do konkretnych zastosowań.
