UCS-6000 64A (8 x 8A) - Uniwersalna centrala sterująca - POLON-ALFA

UCS-6000 64A (8x8A) Uniwersalna centrala sterująca, 8 stref po 8A - POLON-ALFA

Uniwersalna centrala sterująca UCS-6000 firmy POLON-ALFA jest przeznaczona do uruchamiania urządzeń przeciwpożarowych, służących do oddymiania grawitacyjnego i mechanicznego (klapy oddymiające, klapy odcinające) i umożliwia:
- wykrywanie pożaru (zadymienia);
- uruchamianie automatyczne lub ręczne urządzeń przeciwpożarowych, instalowanych w systemach oddymiania;
- sygnalizowanie akustyczne i optyczne stanów pracy urządzeń (alarm, uszkodzenie);
- automatyczną kontrolę zadziałania urządzeń przeciwpożarowych i wykonawczych (siłowniki, elektromagnesy, wentylatory itp.) systemu oddymiania;
- automatyczną kontrolę własnych układów i obwodów centrali;
- przekazywanie podstawowych informacji do systemów nadrzędnych (np. systemu POLON 4000, systemu IGNIS 1000 lub innych) o alarmie, uszkodzeniu, stanie urządzeń przeciwpożarowych i wykonawczych.

Centrala może pracować indywidualnie jako jedno- lub wielostrefowy uniwersalny sterownik oddymiania lub w adresowalnych liniach / pętlach dozorowych central sygnalizacji pożarowej systemu POLON 4000Wyposażenie centrali.

Centrala UCS-6000 firmy POLON-ALFA może być wyposażona w:
Moduł MGS-60 (x1):
- nadzorowaną linię przyjmującą sygnał alarmu z zewnętrznej centrali sygnalizacji pożarowej,
- linię zasilającą czujnik deszczu i/lub wiatru, linię przyjmującą sygnał z czujnika deszczu i/lub wiatru, przekaźnik alarmu PKA nadzorowany (ciągłość toru),
- przekaźnik uszkodzenia PKU
Moduł MGL-60 (x8):
- konwencjonalną linię dozorową (czujki szere-gu 40),
- konwencjonalną linię ręcznych przycisków oddymiania (przyciski szeregu PO-6X),
- wyjście główne nadzorowane uniwersalnego zastosowania do sterowania i zasilania urządzeń przeciwpożarowych (siłowniki i napędy klap przeciwpożarowych,
- elektromagnesy oddzieleń przeciwpożaro-wych, itp.),
- linie kontrolne stanu przełączników krańco-wych urządzeń przeciwpożarowych sterowanych i zasilanych przez wyjście główne,
- linie przyjmujące sygnały z przycisków przewietrzających (OTWÓRZ, ZAMKNIJ);
Moduł MPW-60 (x4):
- 2 przekaźniki programowalne PK1 i PK2 wyso-konapięciowe (5 A / 230 V),
- 2 nadzorowane linie kontrolne progra-mowalne LK1 i LK2 (24 V);
Moduł MPD-60 (x1):
- 2 nadzorowane przekaźniki programowalne PK1 i PK2 (1 A / 24 V),
- 2 nadzorowane linie kontrolne programo-walne LK1 i LK2 (24 V);
Moduł MKA-60 (x1):
- linię komunikacyjną do systemu POLON 4000 (adresowalna linia dozorowa);
Moduł MZU-60 (x4):
- przekaźnik uszkodzenia zasilania PKUZ (1 A / 24 V),
- nadzorowane wyjście do zasilania urządzeń zewnętrznych (0,5 A / 24 V).

Charakterystyka produktu
Głównym zadaniem centrali UCS-6000, poza wykrywaniem zagrożenia pożarowego, jest sterowanie i zasilanie urządzeń przeciwpożarowych wykonawczych w postaci wszelkiego rodzaju klap i okien przeciwpożarowych (wyposażonych w napędy lub siłowniki elektryczne), oddzieleń przeciwpo-żarowych (elektromagnesy) itp. Do sterowania i zasilania tych urządzeń jest przeznaczone dedykowane wyjście przekaźnika głównego umieszczonego na module MGL-60. Wyjście przekaźnika głównego jest wyjściem uniwersalnym, może być zaprogramowane w trzech trybach pracy - z odpowiednimi parametrami czasowymi.

Dodatkowo można zaprogramować kontrolę ciągłości zasilania oraz kontrolę stanu przełączników krańcowych urządzeń przeciwpożarowych sterowanych i zasilanych za pomocą wyjścia głównego. Ze względu na różnorodność zasilania i sterowania siłowników i napędów elektrycznych urządzeń przeciwpoża-rowych wprowadzono - oprócz trybów pracy wyjścia - sterowanie siłowników dwukierunkowych, dwu-przewo-dowe lub trzy-przewodowe. Do detekcji pożaru służy konwencjonalna linia dozorowa z czujkami szeregu 40. Linia ma możliwość zaprogramo-wania wariantu alarmowania ze wstępnym kasowaniem (60 s) w celu eliminacji przypadkowych zadziałań.

W części sterowania oddymianiem, uruchomienie urządzeń przeciwpożarowych możliwe jest w wyniku:
- zadziałania czujki na konwencjonalnej linii dozorowej,
- zadziałania ręcznego przycisku oddymiania PO-6x,
- pojawienia się sygnału alarmu z zewnętrznej centrali sygnalizacji pożarowej, np. IGNIS 1000,
- otrzymania rozkazu z centrali systemu POLON 4000.
W przypadku otrzymania sygnału inicjującego, następuje uruchomienie procedury oddymiania zgodnie z zaprogra-mowanym scenariuszem pożarowym danego obiektu. Blokowane są przyciski przewietrzania, ignorowane są sygnały z czujnika deszczu i/lub wiatru. W stanie dozorowania jest możliwe zrealizowanie dziennego przewietrzania – wentylacji za pomocą okien lub klap wentylacyjnych. Moduły centrali UCS 6000 są wyposażone w szereg uniwersalnych wejść i wyjść do podłączania zewnętrznych instalacji systemu oddymiania. Do programowania pracy central UCS 6000 stosowana jest aplikacja do konfiguracji UCS (UCSKonfigurator). Centralę podłącza się do komputera przy użyciu złącza USB.

Budowa i podstawowe wersje centrali

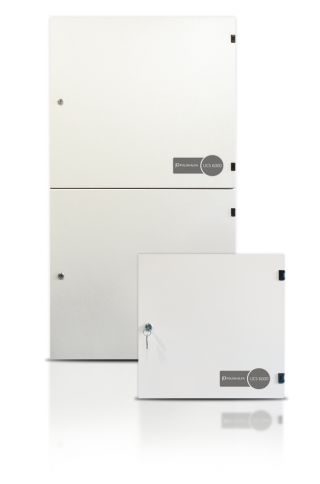

Centrala UCS-6000 firmy POLON-ALFA oferowana jest w dwóch rodzajach obudów:
- do 16 A,
- od 32 A do 64 A.
Obydwie obudowy występują w postaci prostopadło-ściennych skrzynek stalowych, z których mniejsza wersja przeznaczona jest do montażu wiszącego na ścianie, natomiast wersja większa – z uwagi na wagę - przeznaczona jest do ustawienia na stabilnym podłożu i przymocowania do ściany. Wewnątrz obudów znajdują się wszystkie niezbędne do pracy centrali moduły, w tym moduły zasilaczy i akumulatory zasilania rezerwowego.

Podstawowe wersje central UCS-6000 firmy POLON-ALFA:
- 4A (obudowa do 16 A),
- 8A (obudowa do 16 A),
- 16A (obudowa do 16 A),
- 32A (obudowa od 32 A do 64 A).

Oprócz wymienionych wersji central dostępnych jest jeszcze 16 jej wersji (w różnej konfiguracji wyposażenia) od 4 A do 64 A.
Kompletacja centrali obejmuje następujące moduły funkcjonalne:

• MGS-60 4 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 4 A);

• MGS-60 8 A: moduł głównego sterownika (zawierający jeden moduł MGL wersja 8 A);

• MZU-60: moduł zasilania uniwersalnego (16 A / 24 V);

• MGL-60 4 A: moduł grupowo-liniowy, wersja 4 A;

• MGL-60 8 A: moduł grupowo-liniowy, wersja 8 A;

• MPW-60: moduł przekaźników wysokonapięciowych (2 x PK 5 A / 230 V, 2 x LK 24 V);

• MKA-60: moduł komunikacji adresowalnej (system POLON 4000);

• MPD-60: moduł przekaźników dodatkowych (2 x PK 1 A /24 V, 2 x LK 24 V);

• SP-150-27.5PLA: moduł zasilacza 150 W (5 A);

• SP-240-27.5PLA: moduł zasilacza 240 W (10 A);

• SP-500-27.5PLA: moduł zasilacza 500 W (20 A);

• akumulator 7.2 – 9 Ah: 2 szt. na każdy moduł zasilania uniwersalnego.


Towar sprowadzany na zamówienie.
