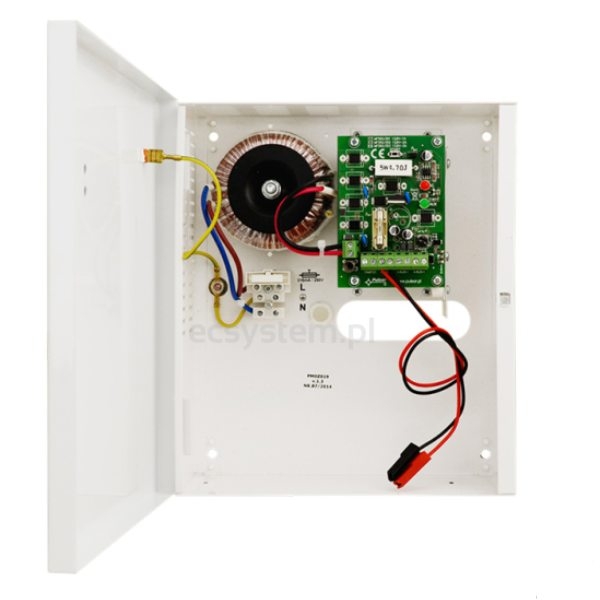

AWZ101 - Zasilacz buforowy liniowy 13,8V/1A/7Ah/L - PULSAR
Kod:
5554 ARCHIWUM
Producent:
Pulsar
PRODUKT WYCOFANY Z OFERTY
Zasilacz buforowy liniowy AWZ101 do CCTV - PULSAR
Zasilacz buforowy liniowy AWZ101 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). W urządzeniu zastosowano liniowy układ stabilizacyjny, dzięki czemu dostarczane jest napięcie o mniejszym poziomie szumów, a także krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stabilizatora impulsowego. Napięcie przy pracy buforowej Uout = 12,8V ÷ 13,8V DC dostarczane jest przez urządzenie o sumarycznej wydajności prądowej:
Prąd wyjściowy 1A (bez akumulatora)
Prąd wyjściowy 0,9A+ 0,1A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 1A
Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Zasilacz został umieszczony w obudowie wykonanej z metalu i posiada miejsce na akumulator 7Ah/12V. Urządzenie wyposażone jest w TAMPER sygnalizujący otwarcie drzwiczek.
Parametry techniczne:
- Zasilanie: 230V AC 50Hz (-10%/+10%)
- Typ zasilacza: A (EPS - External Power Source)
- Pobór prądu: 0,16A
- Moc zasilacza: 18W max.
- Napięcie wyjściowe: 12,8V ÷ 13,8VDC – praca buforowa
- Prąd wyjściowy:
- 1A (bez akumulatora)
- 0,9A + 0,1A ładowanie akumulatora
- Zakres regulacji napięcia wyjściowego: 12,0 V ÷ 14,5 V DC
- Napięcie tętnienia: 20mV p-p max.
- Prąd ładowania akumulatora:
- 0,3A
- 0,1A/24h
- Zabezpieczenie: OLP, SCP, UVP
- Optyczna sygnalizacja pracy: Diody LED
- Wymiary: 200 x 230 x 82 [±2mm]
- Waga netto/brutto: 1,8/2,1 kg
- Miejsce na akumulator: 7Ah/12V (SLA) max
- Wyjście techniczne: TAMPER
Specyfikacja techniczna:
| AWZ101 | |
|---|---|
| Ogólne | |
| Typ zasilacza | A (EPS - External Power Source) |
| Zasilanie | 230V AC 50Hz (-10%/+10%) |
| Pobór prądu | 0,16A |
| Moc zasilacza | 18W |
| Napięcie wyjściowe | 12,8V ÷ 13,8V DC – praca buforowa |
| Prąd wyjściowy | 1A (bez akumulatora) 0,9A + 0,1A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 14,5V DC |
| Napięcie tętnienia | 20mV p-p max. |
| Prąd ładowania akumulatora | 0,3A 0,1A/24h |
| Zabezpieczenie przed zwarciem SCP | 200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przed przeciążeniem OLP | 110% ÷ 150% (@25ºC) mocy zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | F2A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<10V (± 5%) – odłączenie (-BAT) akumulatora |
| Wyjście techniczne: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza | Mikrowyłącznik, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
| Warunki pracy | II klasa środowiskowa, temperatura: -10oC÷40oC |
| Obudowa |
Blacha stalowa DC01 0,8mm, kolor RAL9003 |
| Miejsce na akumulator | 7Ah/12V (SLA) max. 165x100x75mm (WxHxD) max |
| Zamykanie | Wkręt walcowy (z czoła) |
| Uwagi |
Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Wymiary | W=200 H=230 D+D1=82 + 8 [+/- 2mm] W1=205 H1=235 [+/- 2mm] |
| Waga netto/brutto | 1,8kg / 2,1kg |
Specyfikacja techniczna: AWZ101
| AWZ101 | |
|---|---|
| Ogólne | |
| Typ zasilacza | A (EPS - External Power Source) |
| Zasilanie | 230V AC 50Hz (-10%/+10%) |
| Pobór prądu | 0,16A |
| Moc zasilacza | 18W |
| Napięcie wyjściowe | 12,8V ÷ 13,8V DC – praca buforowa |
| Prąd wyjściowy | 1A (bez akumulatora) 0,9A + 0,1A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 14,5V DC |
| Napięcie tętnienia | 20mV p-p max. |
| Prąd ładowania akumulatora | 0,3A 0,1A/24h |
| Zabezpieczenie przed zwarciem SCP | 200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przed przeciążeniem OLP | 110% ÷ 150% (@25ºC) mocy zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | F2A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<10V (± 5%) – odłączenie (-BAT) akumulatora |
| Wyjście techniczne: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza | Mikrowyłącznik, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
| Warunki pracy | II klasa środowiskowa, temperatura: -10oC÷40oC |
| Obudowa |
Blacha stalowa DC01 0,8mm, kolor RAL9003 |
| Miejsce na akumulator | 7Ah/12V (SLA) max. 165x100x75mm (WxHxD) max |
| Zamykanie | Wkręt walcowy (z czoła) |
| Uwagi |
Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Wymiary | W=200 H=230 D+D1=82 + 8 [+/- 2mm] W1=205 H1=235 [+/- 2mm] |
| Waga netto/brutto | 1,8kg / 2,1kg |
