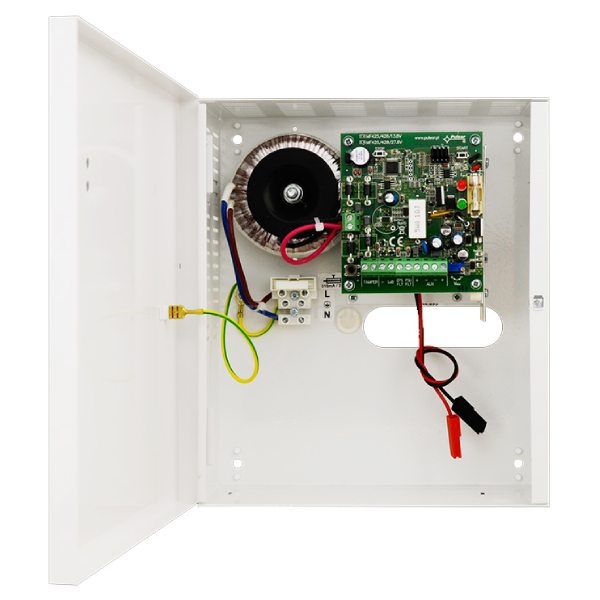

AWZ110 - Zasilacz buforowy liniowy 13,8V/1A/7Ah/LM - Pulsar
PRODUKT WYCOFANY Z OFERTY
Zasilacz buforowy liniowy AWZ110 do CCTV - PULSAR
Zasilacz buforowy liniowy AWZ110 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). W urządzeniu zastosowano liniowy układ stabilizacyjny, dzięki czemu dostarczane jest napięcie o mniejszym poziomie szumów, a także krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stabilizatora impulsowego.
Z uwagi na wymagany stopień zabezpieczenia systemu alarmowego w miejscu instalacji wydajność zasilacza oraz prąd ładowania akumulatora można ustalić następująco:
1. Stopień gotowości 1 i 2 (okres gotowości 12h)
Prąd wyjściowy 0,58A+ prąd ładowania akumulatora 0,4A
2. Jeżeli zasilacz nie jest montowany w instalacji spełniającej wymagania normy alarmowej wg PN-EN 50131 wówczas dopuszczalna wydajność prądowa zasilacza wynosi
Prąd wyjściowy 1A (bez akumulatora)
Prąd wyjściowy 0,6A + 0,4A prąd ładowania akumulatora
Sumaryczny prąd odbiorników + prąd ładowania akumulatora wynosi max 1AA
Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Zasilacz został umieszczony w obudowie wykonanej z metalu i posiada miejsce na akumulator 7Ah/12V. Urządzenie wyposażone jest w TAMPER sygnalizujący otwarcie drzwiczek.
Parametry techniczne:
- Zasilanie: 230V AC 50Hz (-15%/+10%)
- Typ zasilacza: A (EPS - External Power Source) stopień zabezpieczenia 1, 2, klasa środowiskowa II
- Pobór prądu: 0,16A
- Moc zasilacza: 14W
- Napięcie wyjściowe:
- 11V ÷ 13,8VDC – praca buforowa
- 10V ÷ 13,8VDC - praca bateryjna
- Prąd wyjściowy:
- dla stopnia 1, 2:
- Io=0,58A + 0,4A prąd ładowania akumulatora
- dla ogólnego zastosowania
- Io = 1A (bez akumulatora)
- Io = 0,6A + 0,4A prąd ładowania akumulatora
- dla stopnia 1, 2:
- Zakres regulacji napięcia wyjściowego: 11,0 V ÷ 14,5 V DC
- Napięcie tętnienia: 20mV p-p max.
- Prąd ładowania akumulatora: 0,4A
- Zabezpieczenie: OLP, SCP, UVP, OVP
- Optyczna sygnalizacja pracy: Diody LED
- Wymiary: 200 x 230 x 82 [±2mm]
- Waga netto/brutto: 1,9/2,0 kg
- Miejsce na akumulator: 7Ah/12V (SLA) max
- Wyjście techniczne: TAMPER
Specyfikacja techniczna:
| AWZ110 | |
|---|---|
| Ogólne | |
| Typ zasilacza | A (EPS - External Power Source) stopień zabezpieczenia 1, 2, klasa środowiskowa II |
| Zasilanie | 230V AC 50Hz (-15%/+10%) |
| Pobór prądu | 0,16A @230V AC |
| Moc zasilacza | 14W |
| Napięcie wyjściowe | 11V÷13,8V DC – praca buforowa 10V÷13,8V DC – praca bateryjna |
| Prąd wyjściowy | - dla stopnia 1, 2: Io=0,58A + 0,4A prąd ładowania akumulatora - dla ogólnego zastosowania: Io = 1A (bez akumulatora) Io = 0,6A + 0,4A prąd ładowania akumulatora |
| Zakres regulacji napięcia wyjściowego | 11V ÷ 14,5V DC |
| Napięcie tętnienia | 20mV p-p max. |
| Prąd ładowania akumulatora | 0,4A |
| Zabezpieczenie przed zwarciem SCP | 200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej) Automatyczny porót |
| Zabezpieczenie przed przeciążeniem OLP | 110% ÷ 150% (@25ºC) mocy zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Zabezpieczenie nadnapięciowe OVP | U>16,5 V odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie U> 14,5 V sygnalizacja awarii |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia |
F2A- ograniczenie prądu, bezpiecznik topikowy FBAT (wymaga wymiany wkładki topikowej) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<10V (± 0,5%) – odłączenie zacisku akumulatora |
| Wyjście techniczne: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza | Microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
|
Wyjścia techniczne:
|
- typu OC: 50mA max. - typu OC: 50mA max. - typu OC, 50mA max. |
| Warunki pracy | II klasa środowiskowa, temperatura: -10oC÷40oC |
| Sygnalizacja optyczna | Diody LED: stan zasilania AC/DC, awaria |
| Sygnalizacja akustyczna | Sygnalizator piezoelektryczny 75dB/0,3m, załączany zworką |
| Obudowa |
Blacha stalowa DC01 0,7mm, kolor RAL9003 |
| Miejsce na akumulator | 7Ah/12V (SLA) max. 165x100x75mm (WxHxD) max |
| Zamykanie | Wkręt walcowy (z czoła) |
| Uwagi |
Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Wymiary | W=200 H=230 D+D1=82+8 mm [+/- 2 mm] W1=205, H1=235 [+/- 2 mm] |
| Waga netto/brutto | 1,9kg / 2,0kg |
