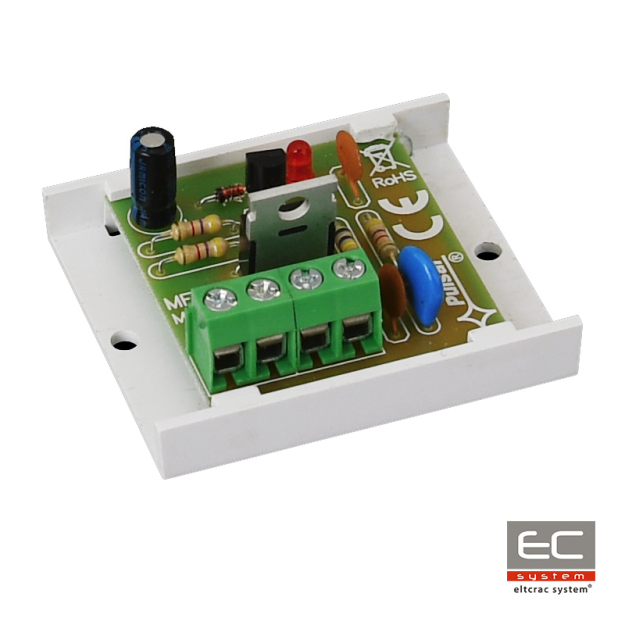

AWZ540 - Moduł nadnapięciowy MZN-1 - Pulsar

Kod:
3249Dsppm
Producent:
Pulsar



Produkt wycofany z oferty producenta

AWZ540 - Moduł nadnapięciowy MZN-1 - Pulsar




Moduł zabezpieczenia nadnapięciowego służy do zabezpieczania układów zasilanych napięciem stałym 12V DC, przed podaniem zbyt wysokiego napięcia zasilającego (np. na wskutek uszkodzenia układów stabilizacji zasilacza). W momencie detekcji przekroczenia maksymalnego dopuszczalnego napięcia wejściowego układ odłącza wyjście, zabezpieczając odbiorniki przed uszkodzeniem. Zadziałanie układu sygnalizowane jest świeceniem czerwonej diody L1.



Spcyfikacja:

  • Napięcie zasilania: 9V ÷ 40V DC
  • Napięcie wyjściowe: 9V ÷ 14,1V DC (+/- 0,4V)
  • Napięcie odłączenia wyjścia: 14,1V (+/- 0,4V)
  • Histereza przełączania: +/-0,1V
  • Prąd obciążenia: 4A max
  • Spadek napięcia: ΔU=0,2V max @4A
  • Średni czas odłączania napięcia: 100us @ I=1,7A
  • Średni czas załączania napięcia: 250us @ I=1,7A
  • Sygnalizacja optyczna: Dioda LED czerwona L1- (sygnalizuje zadziałanie układu odcięcia napięcia wyjściowego)
  • Warunki pracy: II klasa środowiskowa, -10°C ÷ 50°C
  • Wymiary: L=50, W=43, H=26 (+/-2mm)
  • Montaż: Taśma montażowa lub wkręt montażowy x 2
  • Złącza: Złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
  • Waga netto/brutto: 0,02kg / 0,04kg
  • Certyfikaty, deklaracje: CE, 2 lata od daty produkcji.
