EN54-7A40 - Zasilacz zewnętrzny z wyświetlaczem LED do central przeciwpożarowych INIM - PULSAR

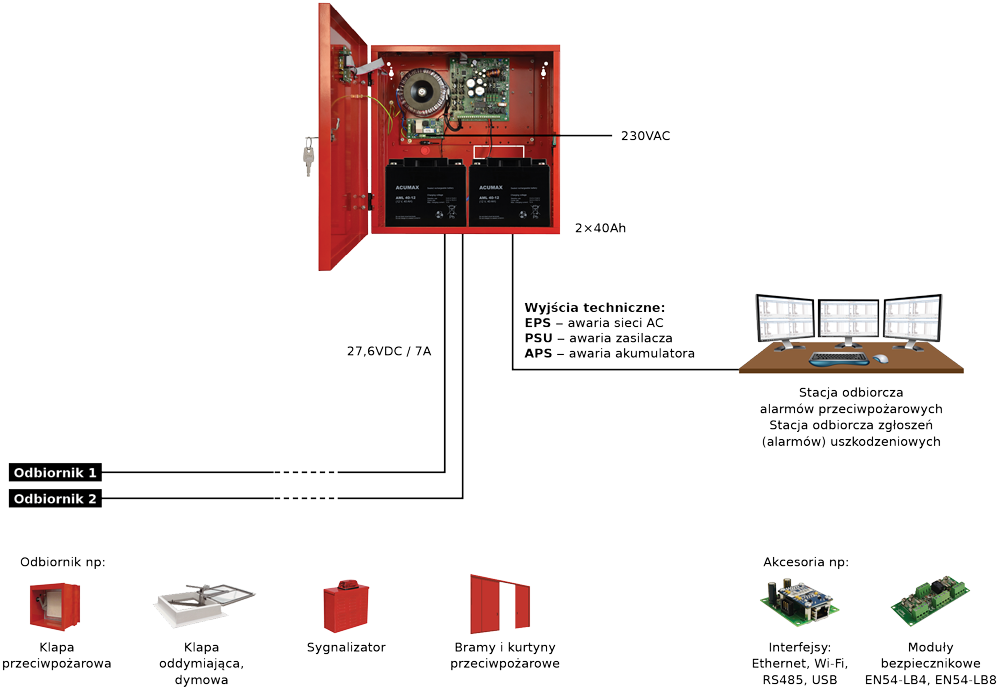

Zasilacz buforowy EN54-7A40 przeznaczony jest do bezprzerwowego zasilania urządzeń sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24 V DC (±15%). Zasilacz posiada dwa niezależnie zabezpieczone wyjścia (AUX1 i AUX2) dostarczające napięcia 27,6 V DC o sumarycznej wydajności prądowej:
- Praca ciągła: Prąd wyjściowy Imax a=5 A
- Praca chwilowa: Prąd wyjściowy Imax b=7 A

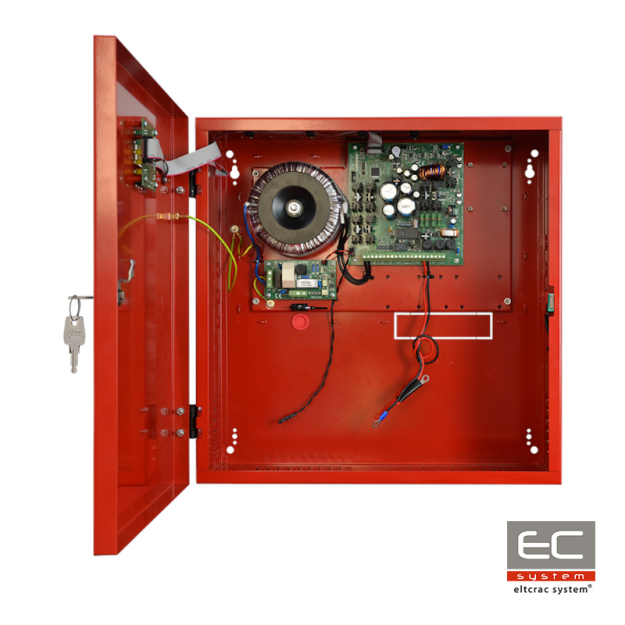

W momencie zaniku napięcia sieciowego zasilacz przełącza źródło zasilania na rezerwowe, które odbywa się za pomocą akumulatorów. Urządzenie wyposażone jest w panel LED, który monitoruje stan jego pracy. Zasilacz umieszczony jest w czerwonej (RAL 3001) obudowie wykonanej z metalu, posiadającej miejsce na akumulatory 2x40 Ah/12V. EN54-7A40 może współpracować z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej.
Uwagi:
Produkt na zamówienie - czas oczekiwania 2-7 dni.
Cechy zasilacza EN54-7A40:
- Zgodność z wymaganiami norm PN-EN 54-4, PN-EN12101-10 oraz pkt. 12.2 wg Rozp.MSWiA z dn.20.06.2007
- Bezprzerwowe zasilanie 27,6 V DC/ 7 A
- Miejsce na akumulatory 2x40 Ah/12 V
- Niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
- Wysoka sprawność 82%
- Niski poziom tętnień napięcia
- Mikroprocesorowy system automatyki
- Inteligentna ochrona zasilacza w stanie przeciążenia
- Pomiar rezystancji obwodu akumulatorów
- Automatyczna kompensacja temperaturowa ładowania akumulatorów
- Test akumulatorów
- Dwufazowy proces ładowania akumulatorów
- Funkcja przyspieszonego ładowania akumulatorów
- Kontrola ciągłości obwodu akumulatorów
- Kontrola napięcia akumulatorów
- Kontrola stanu bezpiecznika akumulatorów
- Kontrola ładowania i konserwacji akumulatorów
- Ochrona akumulatorów przed nadmiernym rozładowaniem (UVP)
- Ochrona akumulatorów przed przeładowaniem
- Zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
- Kontrola prądu obciążenia
- Kontrola napięcia wyjściowego
- Kontrola stanu bezpieczników wyjść AUX1 i AUX2
- Pomiar napięcia sieci zasilającej ~230 V
- Port komunikacyjny „SERIAL” z zaimplementowanym protokołem MODBUS RTU
- Darmowy program “PowerSecurity” do monitorowania parametrów pracy zasilacza w wersji na PC oraz mobilnej na telefony z systemem Android
- Zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB)
- Zdalny test akumulatorów (wymagane dodatkowe moduły)
- Współpraca z modułami bezpiecznikowymi EN54-LB4 i EN54-LB8 (opcjonalnie)
- Optyczna sygnalizacja przeciążenia zasilacza OVL
- Sygnalizacja akustyczna awarii
- Wybór czasu sygnalizacji zaniku sieci ~230 V
- Wyjście przekaźnikowe awarii zbiorczej ALARM
- Wejście awarii zbiorczej EXTi
- Sterowane wyjście przekaźnikowe EXTo
- Wejścia/wyjścia techniczne z izolacją galwaniczną
- Wyjście techniczne EPS sygnalizacji zaniku sieci ~230 V
- Wyjście techniczne PSU sygnalizacji awarii zasilacza
- Wyjście techniczne APS sygnalizacji awarii akumulatorów
- Wewnętrzna pamięć stanu pracy zasilacza
- Sygnalizacja optyczna – panel LED
- wskazania prądu wyjściowego
- wskazania napięcia wyjściowego AUX1, AUX2
- wskazania rezystancji obwodu akumulatorów
- wskazania napięcia sieci zasilającej ~230 V
- kody awarii wraz z historią
- Zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- termiczne OHP
- nadnapięciowe OVP
- przepięciowe
- antysabotażowe: otwarcie obudowy -TAMPER
- Zamykanie obudowy - zamek
- Chłodzenie konwekcyjne
- Gwarancja - 5 lat od daty produkcji
Specyfikacja techniczna:
| Klasa funkcjonalna PN-EN 12101-10:2007 | A |
| Napięcie zasilania | ~230 V |
| Pobór prądu | 1,36 A |
| Częstotliwość zasilania | 50 Hz |
| Moc zasilacza | 193 W |
| Napięcie wyjściowe w 20 ºC | 22,0 V÷ 27,6 V DC – praca buforowa 20,0 V÷ 27,6 V DC – praca bateryjna |
| Prąd wyjściowy | Praca ciągła: Imax a = 5 A Praca chwilowa: Imax b = 7 A |
| Maksymalna rezystancja obwodu akumulatorów | 300m Ohm |
| Napięcie tętnienia | 100mVp-p max |
| Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej |
I = 78mA Uwaga! Jeżeli do zasilacza zostanie dołączony interfejs komunikacyjny lub moduł bezpiecznikowy wówczas należy doliczyć dodatkowy pobór prądu. |
| Prąd ładowania akumulatorów | 2 A |
| Współczynnik kompensacji temperaturowej napięcia akumulatorów |
-40mV/ ºC (-5 ºC ÷ 40 ºC) |
| Sygnalizacja niskiego napięcia akumulatorów | Ubat < 23 V, podczas pracy bateryjnej |
| Zabezpieczenie nadnapięciowe OVP | U>30,5 V±0,5 V - odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatyczni |
| Zabezpieczenie przed zwarciem SCP | F8 A - bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przed przeciążeniem OLP | Programowo - sprzętowe |
| Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia |
F10 A - bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP |
U<20 V (± 2%) – odłączenie akumulatorów |
| Sygnalizacja otwarcia pokrywy zasilacza | Mikrowyłącznik TAMPER |
| Wyjścia techniczne: - EPS FLT; wyjście sygnalizujące awarię zasilania AC - APS FLT; wyjście sygnalizujące awarię akumulatorów - PSU FLT; wyjście sygnalizujące awarię zasilacza - ALARM; wyjście sygnalizujące awarię zbiorczą |
- typ – elektroniczne, max 50mA/30 V DC, izolacja galwaniczna 1500 VRMS - opóźnienia ok. 10s/1m/10m/30m (+/-5 %) – konfiguracja z poziomu pulpitu |
| - typ – elektroniczne, max 50mA/30 V DC, izolacja galwaniczna 1500 VRMS | |
| - typ – przekaźnikowe: 1 A@ 30 V DC/50 V A | |
| Wejście techniczne EXTi | Napięcie załączenia – 10÷30 V DC Napięcie wyłączenia – 0÷2 V DC Poziom izolacji galwanicznej 1500 VRMS |
| Wyjście przekaźnikowe EXTo | 1 A@ 30 V DC /50 V AC |
| Sygnalizacja optyczna | - diody LED na pcb zasilacza, - panel LED
|
| Sygnalizacja akustyczna | - sygnalizator piezoelektryczny ~75 dB /0,3 m |
| Bezpieczniki: - FMAINS - FBAT - FAUX1 - FAUX2 |
T 6,3 A / 250 V F 10 A / 250 V F 8 A / 250 V F 8 A / 250 V |
| Akcesoria dodatkowe (nie będące na wyposażeniu zasilacza) |
- interfejs USB-TTL „INTU”; komunikacja USB-TTL |
| Warunki pracy | 2 klasa środowiskowa (PN-EN12101-10:2007 ), -5 ºC÷75 ºC |
| Obudowa | Blacha stalowa DC01, 1,2mm, kolor RAL3001 - czerwony |
| Wymiary | W=420 H=420 D+D1 =182 + 8 [+/- 2mm] W1=425 H1=425 [+/- 2mm] |
| Waga netto/brutto | 10,9/12,2 kg |
| Miejsce na akumulatory | 2x40 Ah/12 V (SLA) max. 400 x 180 x 175mm (WxHxD) max |
| Zamykanie | Zamek na klucz |
| Certyfikaty, deklaracje, gwarancja | Certyfikat stałości właściwości użytkowych CNBOP-PIB, Świadectwo dopuszczenia CNBOP-PIB, CE, RoHS, 5 lat od daty produkcji |
| Uwagi: | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
