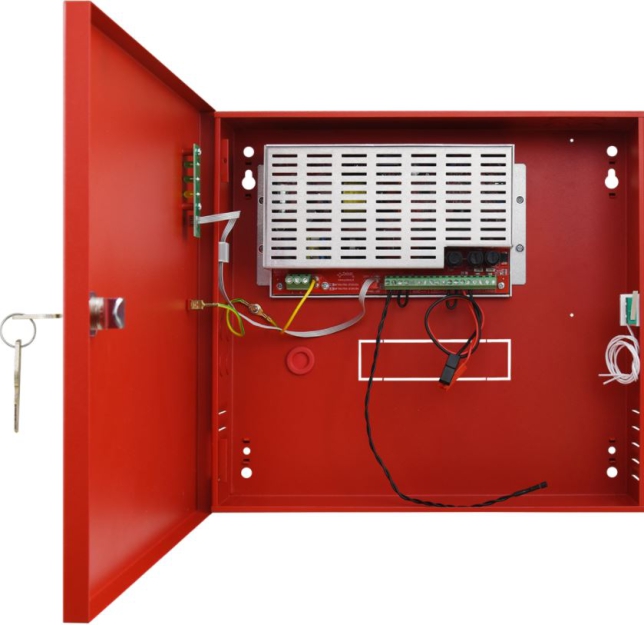

Zasilacz buforowy do SSP EN54C-2A - Pulsar



Zasilacze buforowe EN54C-2A przeznaczone są do bezprzerwowego zasilania urządzeń systemów sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24 V DC (±15%).



Do wyboru model: EN54C-2A7 lub EN54C-2A17.

Modele różnią się między sobą następującymi parametrami:



1. EN54C-2A7:

  • Prąd ładowania: 0,4 A
  • Wymiary obudowy: 335 x 308 x 82 [mm]
  • Akumulator: 7 Ah
  • Praca ciągła lmax a: 1,6 A



2. EN54C-2A17

  • Prąd ładowania: 0,8 A
  • Wymiary obudowy: 390 x 406 x 88 [mm]
  • Akumulator: 17 Ah
  • Praca ciągła lmax a: 1,2 A



Parametry techniczne:

  • Napięcie zasilania: ~230 V; 50 Hz
  • Sprawność: 89% max
  • Napięcie tętnienia: 30÷150mVp-p max.
  • Zabezpieczenia: OVP, SCP, OLP, UVP, tamper
  • Sygnalizacja: diody LED, panel LED
  • Obudowa: Blacha stalowa - czerwony, zamykana na klucz
  • Certyfikaty: Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0628, Świadectwo dopuszczenia CNBOP-PIB Nr 3501/2019, CE, RoHS
  • Warunki pracy: -50oC ÷ 40oC, 2 klasa środowiskowa







Specyfikacja techniczna:



EN54C-2A
Ogólne
Klasa funkcjonalna PN-EN 12101-10:2007 A
Praca chwilowa lmax b 2 A
Moc zasilacza 56,8 W
Napięcie zasilania ~230 V; 50 Hz
Sprawność 89% max
Napięcie wyjściowe w 20ºC
  • 22,0 V÷ 27,6 V DC – praca buforowa
  • 20,0 V÷ 27,6 V DC – praca bateryjna
Maksymalna rezystancja obwodu akumulatorów 300m Ohm
Napięcie tętnienia 30÷150mVp-p max.
Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej 52÷85mA
Współczynnik kompensacji temperaturowej napięcia akumulatorów -36mV/ ºC (-5 ºC ÷ 40 ºC)
Sygnalizacja niskiego napięcia akumulatorów Ubat < 23 V, podczas pracy bateryjnej
Zabezpieczenie nadnapięciowe OVP U>32 V±2 V, automatyczny powrót
Zabezpieczenie przed zwarciem SCP Bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie przed przeciążeniem OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia Bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP U<20 V (± 2%) – odłączenie akumulatorów
Wyjścia techniczne:
- EPS FLT; wyjście sygnalizujące awarię
zasilania AC
- ALARM; wyjście sygnalizujące awarię zbiorczą
  • typ – przekaźnikowe: 1 A@ 30 V DC/50 V AC, opóźnienie 10s
  • typ – przekaźnikowe: 1 A@ 30 V DC/50 V AC
Wejście techniczne EXTi
  • Wejście zwarte – brak sygnalizacji
  • Wejście rozwarte – alarm
Sygnalizacja optyczna
  • diody LED na PCB zasilacza (patrz rozdział 3.3)
  • panel LED
    · obecność zasilania sieciowego 230 V
    · obecność zasilania DC na wyjściach AUX
    · sygnalizacja awarii
Warunki pracy 2 klasa środowiskowa (PN-EN 12101-10:2007), -50C ÷ 40C
Obudowa Blacha stalowa DC01, 1,0÷1,5mm, kolor RAL3001 - czerwony
Certyfikaty, deklaracje, gwarancja
  • Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0628,
  • Świadectwo dopuszczenia CNBOP-PIB Nr 3501/2019
  • CE
  • RoHS













Specyfikacja techniczna: EN54C-2A

EN54C-2A
Ogólne
Klasa funkcjonalna PN-EN 12101-10:2007 A
Praca chwilowa lmax b
 2 A
Napięcie zasilania ~230 V; 50 Hz
Sprawność 89% max
Napięcie wyjściowe w 20ºC
  • 22,0 V÷ 27,6 V DC – praca buforowa
  • 20,0 V÷ 27,6 V DC – praca bateryjna
Maksymalna rezystancja obwodu akumulatorów 300m Ohm
Napięcie tętnienia 30÷150mVp-p max.
Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej 52÷85mA
Współczynnik kompensacji temperaturowej napięcia akumulatorów -36mV/ ºC (-5 ºC ÷ 40 ºC)
Sygnalizacja niskiego napięcia akumulatorów Ubat < 23 V, podczas pracy bateryjnej
Zabezpieczenie nadnapięciowe OVP U>32 V±2 V, automatyczny powrót
Zabezpieczenie przed zwarciem SCP Bezpiecznik topikowy FAUX1, FAUX2 (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie przed przeciążeniem OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatorów SCP i odwrotna polaryzacja podłączenia Bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP U<20 V (± 2%) – odłączenie akumulatorów
Wyjścia techniczne:
- EPS FLT; wyjście sygnalizujące awarię
zasilania AC
- ALARM; wyjście sygnalizujące awarię zbiorczą
  • typ – przekaźnikowe: 1 A@ 30 V DC/50 V AC, opóźnienie 10s
  • typ – przekaźnikowe: 1 A@ 30 V DC/50 V AC
Wejście techniczne EXTi
  • Wejście zwarte – brak sygnalizacji
  • Wejście rozwarte – alarm
Sygnalizacja optyczna
  • diody LED na PCB zasilacza (patrz rozdział 3.3)
  • panel LED
    · obecność zasilania sieciowego 230 V
    · obecność zasilania DC na wyjściach AUX
    · sygnalizacja awarii
Warunki pracy 2 klasa środowiskowa (PN-EN 12101-10:2007), -50C ÷ 40C
Obudowa Blacha stalowa DC01, 1,0÷1,5mm, kolor RAL3001 - czerwony
Certyfikaty, deklaracje, gwarancja
  • Certyfikat stałości właściwości użytkowych CNBOP-PIB Nr 1438-CPR-0628,
  • Świadectwo dopuszczenia CNBOP-PIB Nr 3501/2019
  • CE
  • RoHS
