HPSB7012C - Zasilacz buforowy, impulsowy 13,8V/6A/17Ah - PULSAR

Kod:
3288 ARCHIWUM
Producent:
Pulsar

PRODUKT WYCOFANY Z OFERTY



Zasilacz buforowy liniowy HPSB7012C do CCTV - PULSAR

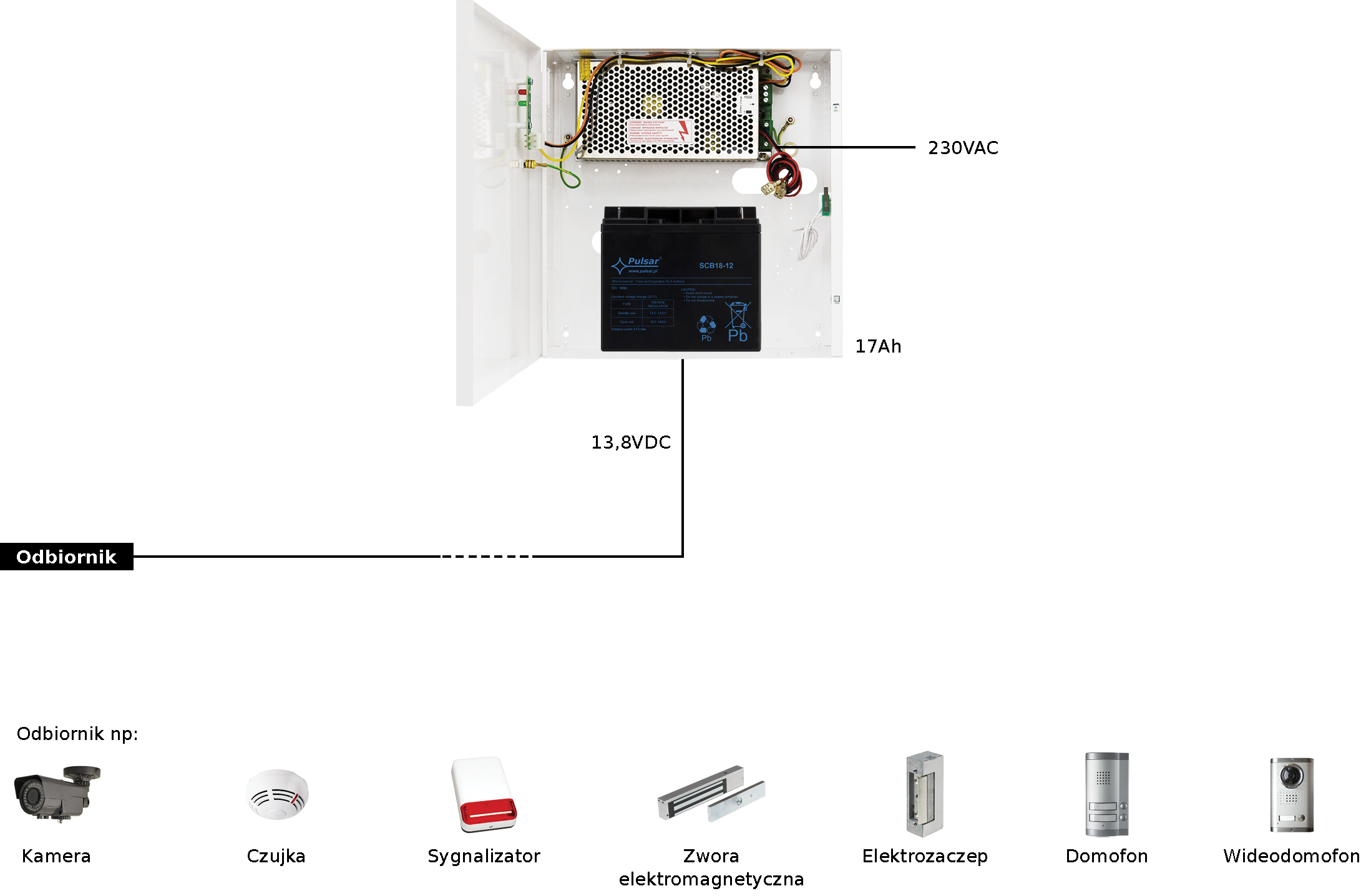

Zasilacz buforowy liniowy HPSB7012C jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). Urządzenie dostarcza napięcia U=13,8V DC o wydajności prądowej:

1. Prąd wyjściowy 6A +1A ładowanie akumulatora

2. Prąd wyjściowy 5A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi 7A

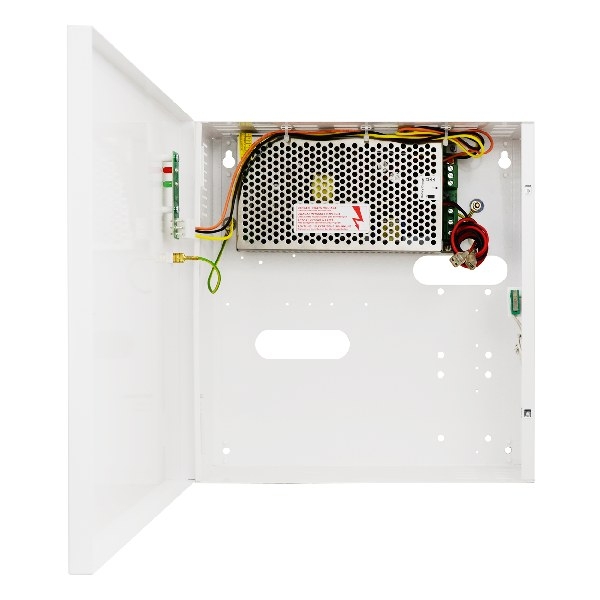

Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Zasilacz został umieszczony w obudowie wykonanej z metalu i posiada miejsce na akumulator 17Ah/12V. Urządzenie wyposażone jest w TAMPER sygnalizujący otwarcie drzwiczek.







Parametry techniczne:

  • Zasilanie: 176÷264V AC 50÷60Hz
  • Typ zasilacza: A (EPS - External Power Source)
  • Pobór prądu: 0,95A@230VAC max.
  • Moc zasilacza: 100W max.
  • Napięcie wyjściowe:
    • 13,8V DC – praca buforowa
    • 9,5V÷13,8V DC – praca bateryjna
  • Prąd wyjściowy:
    • tAMB<30°C:
      • 6A + 1A ładowanie akumulatora
      • 5A + 2A ładowanie akumulatora
    • tAMB=40°C:
      • 4,9A + 1A ładowanie akumulatora
      • 3,9A + 2A ładowanie akumulatora
  • Zakres regulacji napięcia wyjściowego: 12,0 V ÷ 14,0 V DC
  • Napięcie tętnienia: 120mV p-p max.
  • Prąd ładowania akumulatora: 1A/2A max. @ 17Ah (± 5%)
  • Zabezpieczenie: OLP, SCP, UVP, OVP
  • Optyczna sygnalizacja pracy: Diody LED
  • Wymiary: 280 x 292 x 82 [±2mm]
  • Waga netto/brutto: 2,3/2,5 kg
  • Miejsce na akumulator: 17Ah/12V (SLA) max
  • Wyjście techniczne: TAMPER













Specyfikacja techniczna:

HPSB7012C
Ogólne
Typ zasilacza A (EPS - External Power Source)
Zasilanie 176÷264V AC 50÷60Hz
Pobór prądu 0,95A@230VAC max.
Moc zasilacza 100W
Sprawność 80%
Napięcie wyjściowe 13,8V DC – praca buforowa
9,5V÷13,8V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 6A + 1A ładowanie akumulatora
5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 4,9A + 1A ładowanie akumulatora
3,9A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 12V ÷ 14V DC
Napięcie tętnienia 120mV p-p max.
Prąd ładowania akumulatora 1A/2A max. @ 17Ah (± 5%)
Zabezpieczenie przed zwarciem SCP Elektroniczne, automatyczny powrót
Zabezpieczenie przed przeciążeniem OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia Bezpiecznik polimerowy
Zabezpieczenie przepięciowe
 Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracane automatycznie)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Zabezpieczenie antysabotażowe: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza Microswitch, styki NC (obudowa zamknięta),
0,5A@50V DC (max.)
Sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10oC÷40oC
Obudowa
 Blacha stalowa DC01 0,7mm, kolor RAL9003
Miejsce na akumulator 17Ah/12V (SLA) max.
180x120x75mm (WxHxD) max
Zamykanie Wkręt walcowy x 2 (z czoła), możliwość montażu zamka
Uwagi
 Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie zasilacza: konwekcyjne.
Złącza: zasilanie: Φ0,63÷2,5,
wyjścia akumulatora: 6,3F-2,5.
Wymiary W=280 H=292 D+D1=82 + 8 [+/- 2mm]
W1=285 H1=296 [+/- 2mm]
Waga netto/brutto 2,3 / 2,5 kg

Specyfikacja techniczna: HPSB7012C

HPSB7012C
Ogólne
Typ zasilacza A (EPS - External Power Source)
Zasilanie 176÷264V AC 50÷60Hz
Pobór prądu 0,95A@230VAC max.
Moc zasilacza 100W
Sprawność 80%
Napięcie wyjściowe 13,8V DC – praca buforowa
9,5V÷13,8V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 6A + 1A ładowanie akumulatora
5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 4,9A + 1A ładowanie akumulatora
3,9A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 12V ÷ 14V DC
Napięcie tętnienia 120mV p-p max.
Prąd ładowania akumulatora 1A/2A max. @ 17Ah (± 5%)
Zabezpieczenie przed zwarciem SCP Elektroniczne, automatyczny powrót
Zabezpieczenie przed przeciążeniem OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia Bezpiecznik polimerowy
Zabezpieczenie przepięciowe
 Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracane automatycznie)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Zabezpieczenie antysabotażowe: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza Microswitch, styki NC (obudowa zamknięta),
0,5A@50V DC (max.)
Sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10oC÷40oC
Obudowa
 Blacha stalowa DC01 0,7mm, kolor RAL9003
Miejsce na akumulator 17Ah/12V (SLA) max.
180x120x75mm (WxHxD) max
Zamykanie Wkręt walcowy x 2 (z czoła), możliwość montażu zamka
Uwagi
 Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie zasilacza: konwekcyjne.
Złącza: zasilanie: Φ0,63÷2,5,
wyjścia akumulatora: 6,3F-2,5.
Wymiary W=280 H=292 D+D1=82 + 8 [+/- 2mm]
W1=285 H1=296 [+/- 2mm]
Waga netto/brutto 2,3 / 2,5 kg
