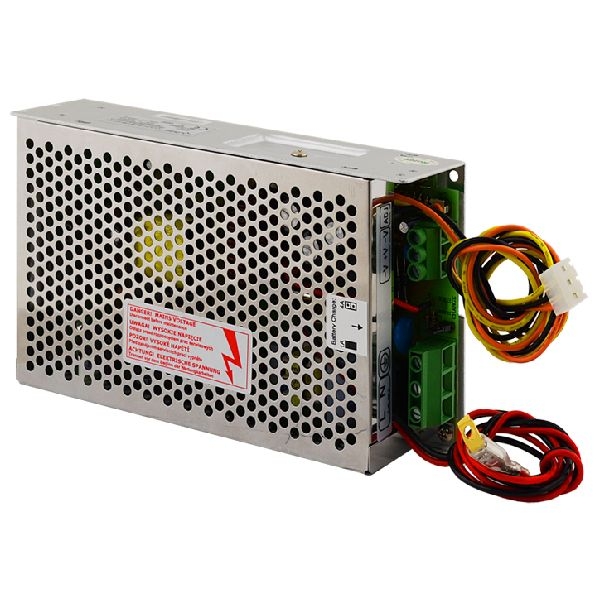

PSB-15512110 - Zasilacz buforowy, impulsowy PSB 13,8V/11A do zabudowy - PULSAR

Kod:
7256x ARCHIWUM
Kod producenta:
5906881448250
Producent:
Pulsar

PRODUKT WYCOFANY Z OFERTY





Zasilacz buforowy, impulsowy PSB-15512110 do CCTV - PULSAR

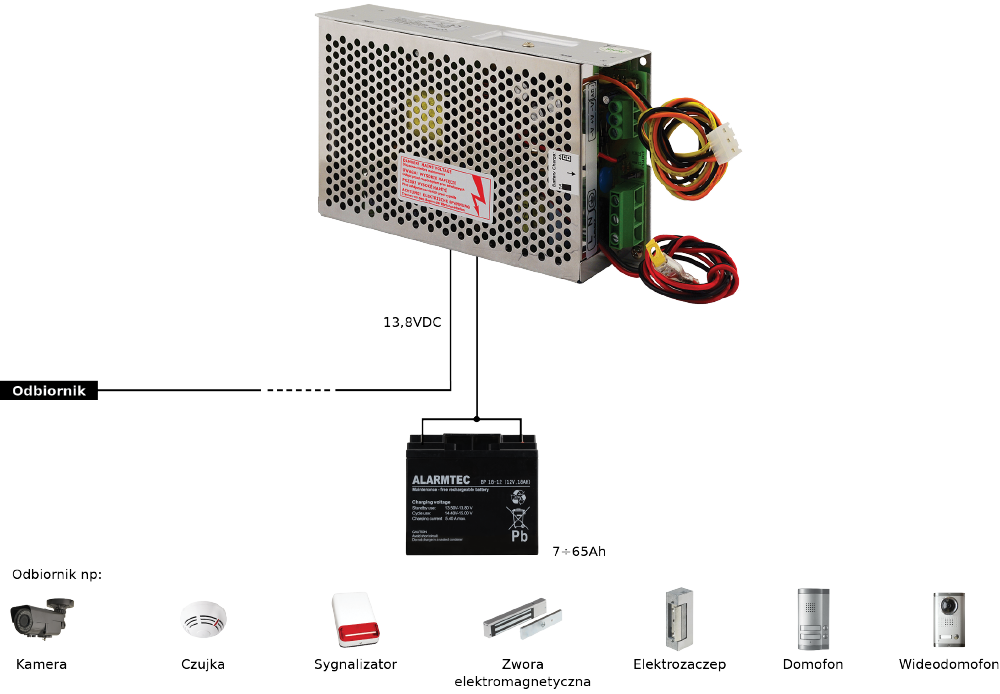

Zasilacz buforowy, impulsowy PSB-15512110 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). Napięcie U=13,8V DC dostarczane jest przez urządzenie o wydajności prądowej:

Prąd wyjściowy 10A + 1A ładowanie akumulatora
Prąd wyjściowy 7A + 4A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 11A

Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Produkt został wyposażony w zabezpieczenie przeciążeniowe, przeciwzwarciowe, przepięciowe, a także nadnapięciowe.





Parametry techniczne:

  • Zasilanie: 176 ÷ 264V AC
  • Pobór prądu: 1,4A@230VAC max.
  • Moc zasilacza: 155W max.
  • Sprawność: 83%
  • Napięcie wyjściowe:
    • 11V ÷ 13,8VDC – praca buforowa
    • 9,5V ÷13,8V DC – praca bateryjna
  • Prąd wyjściowy:
    • tAMB<30°C:
      • 10A + 1A ładowanie akumulatora
      • 7A + 4A ładowanie akumulatora
    • tAMB=40°C:
      • 6,7A + 1A ładowanie akumulatora
      • 3,7A + 4A ładowanie akumulatora
  • Zakres regulacji napięcia wyjściowego: 12,0 V ÷ 14,0 V DC
  • Napięcie tętnienia: 120mV p-p max.
  • Prąd ładowania akumulatora: 1A lub 4A max.
  • Zabezpieczenie: OLP, OVP, SCP, UVP
  • Optyczna sygnalizacja pracy: Diody LED
  • Wymiary: 199 x 110 x 50 [±2mm]
  • Waga netto/brutto: 0,7/0,8 kg
  • Dodatkowe akcesoria: Moduł MPSB12















Specyfikacja techniczna:

PSB-15512110
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 1,4A@230VAC max.
Moc zasilacza 155W max.
Sprawność 83%
Napięcie wyjściowe 11V ÷ 13,8V DC – praca buforowa
9,5V ÷13,8V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 10A + 1A ładowanie akumulatora
7A + 4A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 6,7A + 1A ładowanie akumulatora
3,7A + 4A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 12V ÷ 14V DC
Napięcie tętnienia 120mV p-p max.
Prąd ładowania akumulatora 1A lub 4A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED
 LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza
Dodatkowe akcesoria Moduł MPSB12 (wyjścia techniczne)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza zasilanie: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
wyjścia akumulatora BAT: 6,3F-2,5/40cm,
wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
Wymiary 199 x 110 x 50 [±2mm]
Waga netto/brutto 0,7kg / 0,8kg

Specyfikacja techniczna: PSB-15512110

PSB-15512110
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 1,4A@230VAC max.
Moc zasilacza 155W max.
Sprawność 83%
Napięcie wyjściowe 11V ÷ 13,8V DC – praca buforowa
9,5V ÷13,8V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 10A + 1A ładowanie akumulatora
7A + 4A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 6,7A + 1A ładowanie akumulatora
3,7A + 4A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 12V ÷ 14V DC
Napięcie tętnienia 120mV p-p max.
Prąd ładowania akumulatora 1A lub 4A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED
 LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza
Dodatkowe akcesoria Moduł MPSB12 (wyjścia techniczne)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza zasilanie: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
wyjścia akumulatora BAT: 6,3F-2,5/40cm,
wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
Wymiary 199 x 110 x 50 [±2mm]
Waga netto/brutto 0,7kg / 0,8kg
