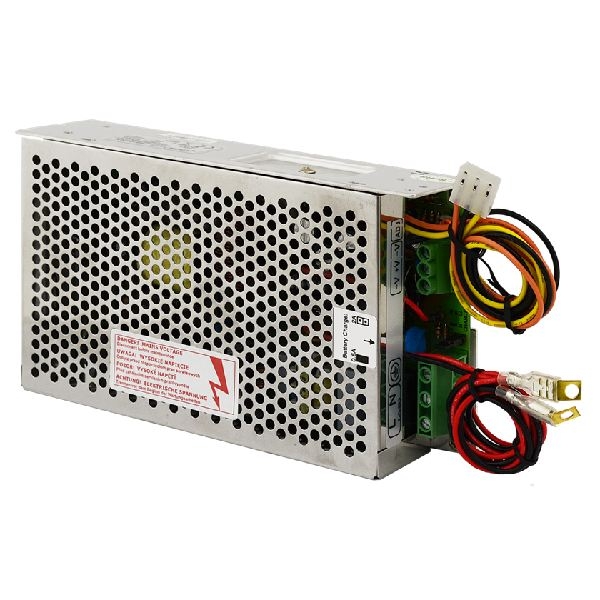

PSB-1552455 - Zasilacz buforowy, impulsowy PSB 27,6V/5,5A do zabudowy - PULSAR

Kod:
7257x ARCHIWUM
Kod producenta:
5906881448281
Producent:
Pulsar

PRODUKT WYCOFANY Z OFERTY





Zasilacz buforowy, impulsowy PSB-1552455 do CCTV - PULSAR

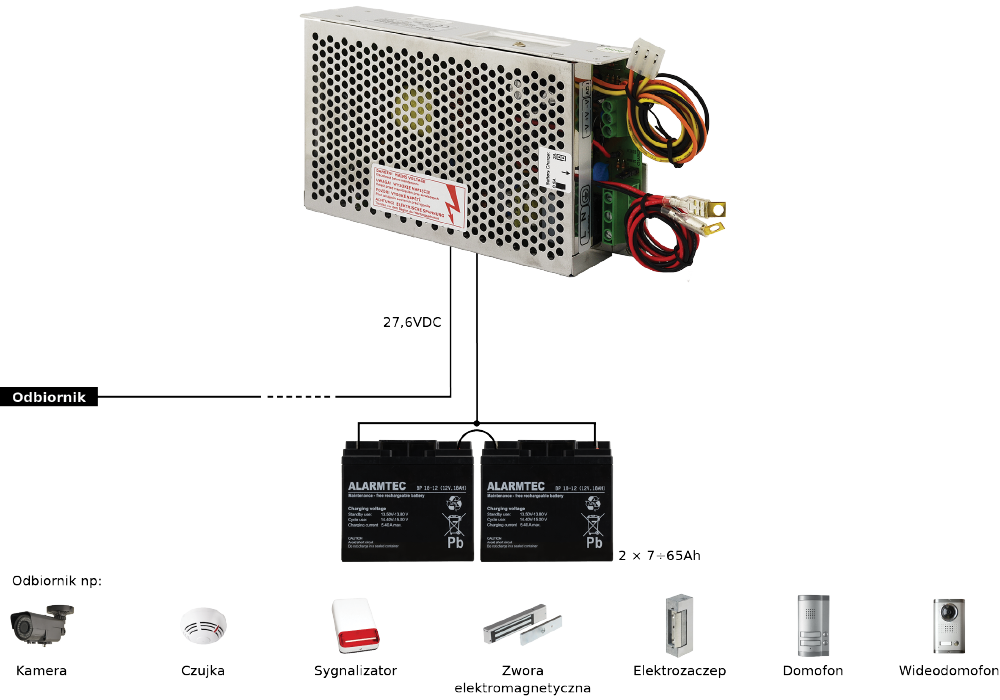

Zasilacz buforowy, impulsowy PSB-1552455 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 24V DC (+/-15%). Napięcie U=27,6V DC dostarczane jest przez urządzenie o wydajności prądowej:

Prąd wyjściowy 5A + 0,5A ładowanie akumulatora
Prąd wyjściowy 3,5A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5,5A

Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Produkt został wyposażony w zabezpieczenie przeciążeniowe, przeciwzwarciowe, przepięciowe, a także nadnapięciowe.





Parametry techniczne:

  • Zasilanie: 176 ÷ 264V AC
  • Pobór prądu: 1,4A@230VAC max.
  • Moc zasilacza: 155W max.
  • Sprawność: 84%
  • Napięcie wyjściowe:
    • 22V ÷ 27,6V DC – praca buforowa
    • 19V ÷ 27,6V DC – praca bateryjna
  • Prąd wyjściowy:
    • tAMB<30°C:
      • 5A + 0,5A ładowanie akumulatora
      • 3,5A + 2A ładowanie akumulatora
    • tAMB=40°C:
      • 3,3A + 0,5A ładowanie akumulatora
      • 1,8A + 2A ładowanie akumulatora
  • Zakres regulacji napięcia wyjściowego: 24,0 V ÷ 28,0 V DC
  • Napięcie tętnienia: 150mV p-p max.
  • Prąd ładowania akumulatora: 0,5A lub 2A max.
  • Zabezpieczenie: OLP, OVP, SCP, UVP
  • Optyczna sygnalizacja pracy: Diody LED
  • Wymiary: 199 x 110 x 50 [±2mm]
  • Waga netto/brutto: 0,7/0,8 kg
  • Dodatkowe akcesoria: Moduł MPSB24















Specyfikacja techniczna:



PSB-1552455
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 1,4A@230VAC max.
Moc zasilacza 155W max.
Sprawność 84%
Napięcie wyjściowe 22V ÷ 27,6V DC – praca buforowa
19V ÷ 27,6V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 5A + 0,5A ładowanie akumulatora
3,5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 3,3A + 0,5A ładowanie akumulatora
1,8A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 24V ÷ 28V DC
Napięcie tętnienia 150mV p-p max.
Prąd ładowania akumulatora 0,5A lub 2A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >32V (przywracanie automatyczne)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<19V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED
 LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza
Dodatkowe akcesoria Moduł MPSB24 (wyjścia techniczne)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza zasilanie: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
wyjścia akumulatora BAT: 6,3F-2,5/40cm,
wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
Wymiary 199 x 110 x 50 [±2mm]
Waga netto/brutto 0,7kg / 0,8kg

Specyfikacja techniczna: PSB-1552455

PSB-1552455
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 1,4A@230VAC max.
Moc zasilacza 155W max.
Sprawność 84%
Napięcie wyjściowe 22V ÷ 27,6V DC – praca buforowa
19V ÷ 27,6V DC – praca bateryjna
Prąd wyjściowy tAMB<30°C 5A + 0,5A ładowanie akumulatora
3,5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C 3,3A + 0,5A ładowanie akumulatora
1,8A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 24V ÷ 28V DC
Napięcie tętnienia 150mV p-p max.
Prąd ładowania akumulatora 0,5A lub 2A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >32V (przywracanie automatyczne)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<19V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED
 LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza
Dodatkowe akcesoria Moduł MPSB24 (wyjścia techniczne)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza zasilanie: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
wyjścia akumulatora BAT: 6,3F-2,5/40cm,
wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
Wymiary 199 x 110 x 50 [±2mm]
Waga netto/brutto 0,7kg / 0,8kg
