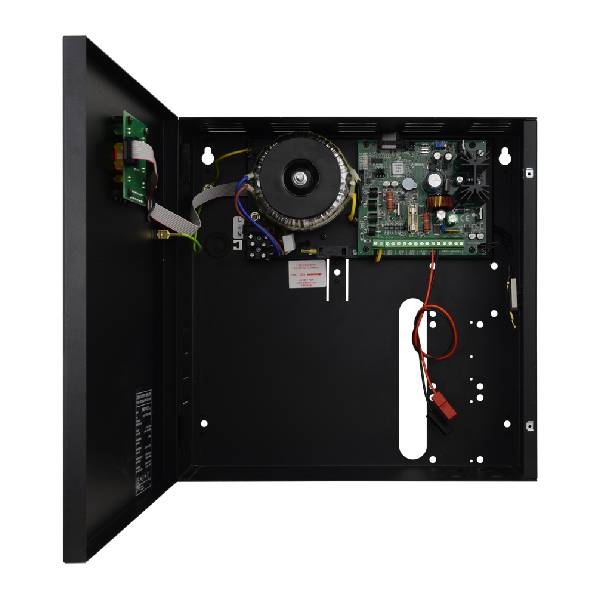

PSBEN3012C - Zasilacz buforowy, impulsowy 13.8V/3A/17Ah/EN - PULSAR
Cena brutto:
Wysyłka już od 13,53 złDarmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Zasilacz buforowy liniowy PSBEN3012C do CCTV - PULSAR
Zasilacz buforowy liniowy PSBEN3012C jest urządzeniem zaprojektowanym zgodnie z wymogami normy PN-EN 50131-6 w stopni 1+3 (II klasa środowiskowa). Zasilacz jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%).
W zależności od wymaganego stopnia zabezpieczenia systemu alarmowego w miejscu instalacji wydajność zasilacza oraz prąd ładowania akumulatora należy ustalić w sposób następujący:
* Stopień 1, 2 - okres gotowości 12h
Prąd wyjściowy 1,4 A+ 1,5 A ładowanie akumulatora
** Stopień 3 - okres gotowości 30h jeżeli uszkodzenia podstawowego źródła zasilania są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1).
Prąd wyjściowy 0,56 A+ 1,5 A ładowanie akumulatora
- okres gotowości 60h jeżeli uszkodzenia podstawowego źródła zasilania nie są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1).
Prąd wyjściowy 0,28 A+ 1,5 A ładowanie akumulatora
*** Ogólnego zastosowania - jeżeli zasilacz nie jest montowany w instalacji spełniającej wymagania normy alarmowej wg
PN-EN 50131 wówczas dopuszczalna wydajność prądowa zasilacza wynosi:
1. Prąd wyjściowy 3 A+ 0,2 A ładowanie akumulatora
2. Prąd wyjściowy 2,6 A+ 0,6 A ładowanie akumulatora
3. Prąd wyjściowy 2,2 A+ 1 A ładowanie akumulatora
4. Prąd wyjściowy 1,7 A+ 1,5 A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max 3,2 A
Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Zasilacz został umieszczony w obudowie wykonanej w oparciu o moduł zasilacza impulsowego i posiada miejsce na akumulator 17Ah/12V. Urządzenie (obudowa) wyposażone jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek lub oderwanie jej od podłoża.
Parametry techniczne:
- Zasilanie: ~230 V; 50 Hz
- Typ zasilacza: A, stopień zabezpieczenia 1÷3, klasa środowiskowa II
- Pobór prądu: 0,39 A
- Moc zasilacza: 44 W
- Napięcie wyjściowe:
- 11,0V ÷ 13,8V DC – praca buforowa
- 10,0V ÷ 13,8V DC – praca bateryjna
- Prąd wyjściowy:
- dla stopnia 1, 2:
Io = 1,4 A + 1,5 A ładowanie akumulatora - dla stopnia 3:
Io = 0,56 A + 1,5 A ładowanie akumulatora - (wymaga podłączenia do ARC, zgodnie z 9.2 – PN EN 50131-1)
Io = 0,28 A + 1,5 A ładowanie akumulatora - dla ogólnego zastosowania:
Io = 3,0 A + 0,2 A ładowanie akumulatora
Io = 2,6 A + 0,6 A ładowanie akumulatora
Io = 2,2 A + 1,0 A ładowanie akumulatora
Io = 1,7 A + 1,5 A ładowanie akumulatora
- dla stopnia 1, 2:
- Zakres regulacji napięcia wyjściowego: 12,0 V ÷ 14,5 V DC
- Napięcie tętnienia: 30mV p-p max.
- Prąd ładowania akumulatora: 0,2 A/0,6 A/1 A/1,5 A – przełączany zworką IBAT
- Zabezpieczenie: OLP, SCP, UVP, OVP
- Wyjścia techniczne: EPS FLT, APS FLT, PSU FLT
- Optyczna sygnalizacja pracy: Diody LED
- Wymiary: 300 x 300 x 92 [±2mm]
- Waga netto/brutto: 4,4/4,7 kg
- Miejsce na akumulator: 17Ah/12V (SLA) max
- Wyjście techniczne: TAMPER
Specyfikacja techniczna:
| PSBEN3012C | |
|---|---|
| Ogólne | |
| Typ zasilacza | A, stopień zabezpieczenia 1÷3, klasa środowiskowa II |
| Zasilanie | ~230 V; 50 Hz |
| Pobór prądu | 0,39 A |
| Moc zasilacza | 44 W |
| Sprawność | 70% |
| Napięcie wyjściowe | 11,0V÷13,8V DC – praca buforowa 10,0V÷13,8V DC – praca bateryjna |
| Prąd wyjściowy |
- dla stopnia 1, 2: |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 14,5V DC |
| Napięcie tętnienia | 30mV p-p max. |
| Prąd ładowania akumulatora | 0,2 A/0,6 A/1 A/1,5 A – przełączany zworką IBAT |
| Pobór prądu przez układy zasilacza | I=22mA |
| Zabezpieczenie przed zwarciem SCP |
Elektroniczne – ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego |
| Zabezpieczenie przed przeciążeniem OLP | Programowo - sprzętowe |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | F 5 A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Zabezpieczenie przepięciowe |
Warystory |
| Zabezpieczenie nadnapięciowe OVP | U>15,5 V, odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<10,0 V (± 2%) – odłączenie (-BAT) akumulatora, konfiguracja zworką PBAT |
| Zabezpieczenie antysabotażowe: - TAMPER; wyjście sygnalizujące otwarcie obudowy zasilacza lub oderwanie od podłoża | Mikrowyłącznik |
|
Wyjścia techniczne:
|
- typ – elektroniczne, max 50mA/30 V DC, izolacja galwaniczna 1500 VRMS
|
| Wejście techniczne EXT IN | Napięcie załączenia – 10÷30 V DC Napięcie wyłączenia – 0÷2 V DC Poziom izolacji galwanicznej 1500 VRMS |
| Sygnalizacja pracy | - diody LED na pcb zasilacza, - panel LED · wskazania prądu wyjściowego · wskazania napięcia wyjściowego · kody awarii wraz z historią |
| Warunki pracy | II klasa środowiskowa, temperatura: -10oC÷40oC |
| Obudowa |
Blacha stalowa DC01, 1mm, kolor RAL9005 - czarny |
| Miejsce na akumulator | 185 x 165 x 85mm (WxHxD) max |
| Zamykanie | Wkręt walcowy x 2 (z czoła), możliwość montażu zamka |
| Uwagi |
Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Akcesoria dodatkowe (nie będące na wyposażeniu zasilacza) |
- interfejs RS485 „INTR”; komunikacja RS485 - interfejs Ethernet „INTE”; komunikacja ethernet - interfejs RS485-Ethernet “INTRE”; komunikacja RS485-Ethernet |
| Wymiary | W=300, H=300, D+D1=92+8 [+/- 2mm] W1=305, H1=305 [+/- 2mm] |
| Waga netto/brutto | 4,4kg / 4,7kg |
