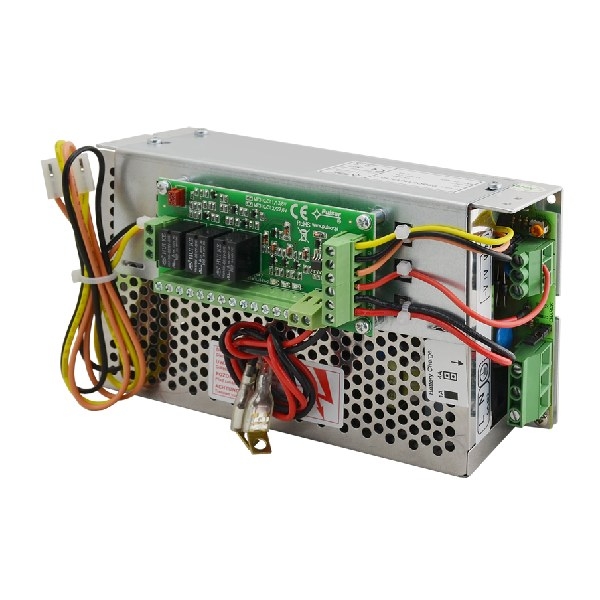

PSBOC15512110 - Zasilacz buforowy, impulsowy 13,8/11A/OC do zabudowy - PULSAR
PRODUKT WYCOFANY Z OFERTY
Zasilacz buforowy liniowy PSBOC15512110 do CCTV - PULSAR - NOWY MODEL PSG2-12V10A
Zasilacz buforowy liniowy PSBOC15512110 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). Urządzenie dostarcza napięcia U=13,8V DC o wydajności prądowej:
1. Prąd wyjściowy 10A + 1A ładowania akumulatora
2. Prąd wyjściowy 7A + 4A ładowania akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 11A
Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Urządzenie wyposażone jest w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe.
Parametry techniczne:
- Zasilanie: 176÷264V AC 50÷60Hz
- Pobór prądu: 1,4A@230VAC max.
- Moc zasilacza: 155W max.
- Sprawność: 83%
- Napięcie wyjściowe:
- 11V÷13,8V DC – praca buforowa
- 9,5V÷13,8V DC – praca bateryjna
- Prąd wyjściowy:
- tAMB<30°C:
- 10A + 1A ładowanie akumulatora
- 7A + 4A ładowanie akumulatora
- tAMB=40°C:
- 6,7A + 1A ładowanie akumulatora
- 3,7A + 4A ładowanie akumulatora
- tAMB<30°C:
- Zakres regulacji napięcia wyjściowego: 12,0 V ÷ 14,0 V DC
- Napięcie tętnienia: 120mV p-p max.
- Pobór prądu przez układy zasilacza: 60mA
- Prąd ładowania akumulatora: 1A/4A
- Zabezpieczenie: OLP, SCP, UVP, OVP
- Optyczna sygnalizacja pracy: Diody LED
- Wymiary: 199 x 110 x 78 [±2mm]
- Waga netto/brutto: 0,91/0,95 kg
- Wyjścia techniczne: EPS, PSU, LoB
Specyfikacja techniczna:
| PSBOC15512110 | |
|---|---|
| Ogólne | |
| Zasilanie | 176÷264V AC 50÷60Hz |
| Pobór prądu | 1,4A@230VAC max. |
| Moc zasilacza | 155W |
| Sprawność | 83% |
| Napięcie wyjściowe | 11V÷13,8V DC – praca buforowa 9,5V÷13,8V DC – praca bateryjna |
| Prąd wyjściowy tAMB<30°C | 10A + 1A ładowanie akumulatora 7A + 4A ładowanie akumulatora |
| Prąd wyjściowy tAMB=40°C | 6,7A + 1A ładowanie akumulatora 3,7A + 4A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 14V DC |
| Napięcie tętnienia | 120mV p-p max. |
| Pobór prądu przez układy zasilacza | 60mA |
| Prąd ładowania akumulatora | 1A / 4A – przełączany zworką |
| Zabezpieczenie przed zwarciem SCP | Elektroniczne, automatyczny powrót |
| Zabezpieczenie przed przeciążeniem OLP | 105-150% mocy zasilacza, automatyczny powrót |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | Bezpiecznik polimerowy |
| Zabezpieczenie przepięciowe |
Warystory |
| Zabezpieczenie nadnapięciowe OVP | >16V (przywracane automatycznie) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP | U<9,5V (± 5%) – odłączenie zacisku akumulatora |
|

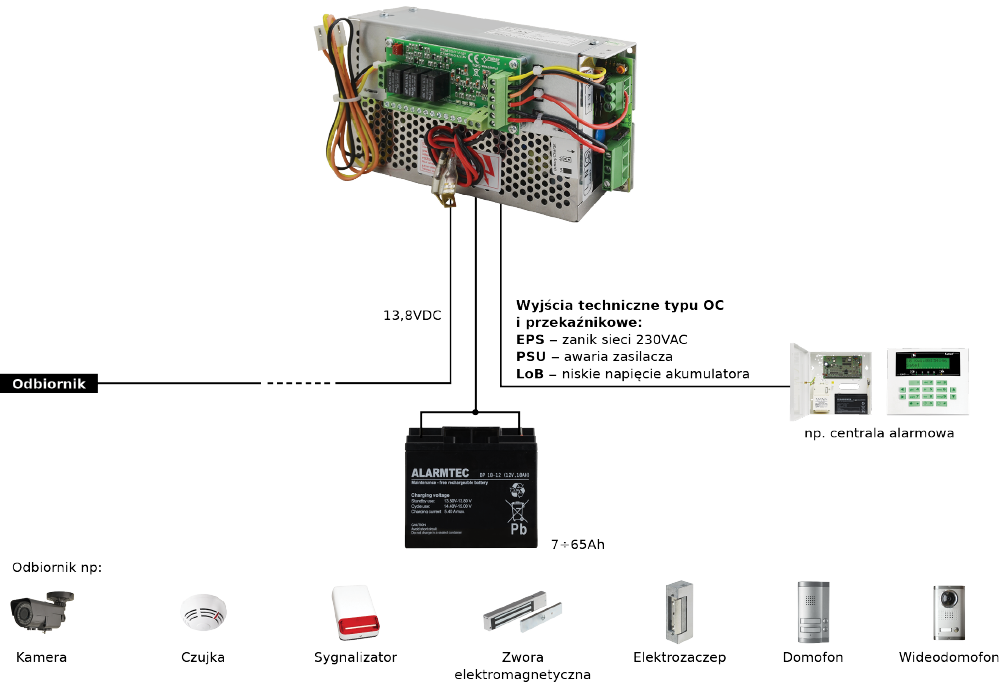

Wyjścia techniczne:
|
- typu przekaźnikowego: 1A@ 30VDC/50VAC
|
| Sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10oC÷40oC |
| Wymiary | L=199, W=110, H=78 [+/- 2mm] |
| Waga netto/brutto | 0,91 / 0,95 kg |
