PSDC05125T - Zasilacz impulsowy PSDC 12V/5A/5x1A/TOPIC do CCTV - PULSAR

Kod:
12767
Kod producenta:
5901643192334
Producent:
Pulsar

Produkt wycofany z oferty producenta

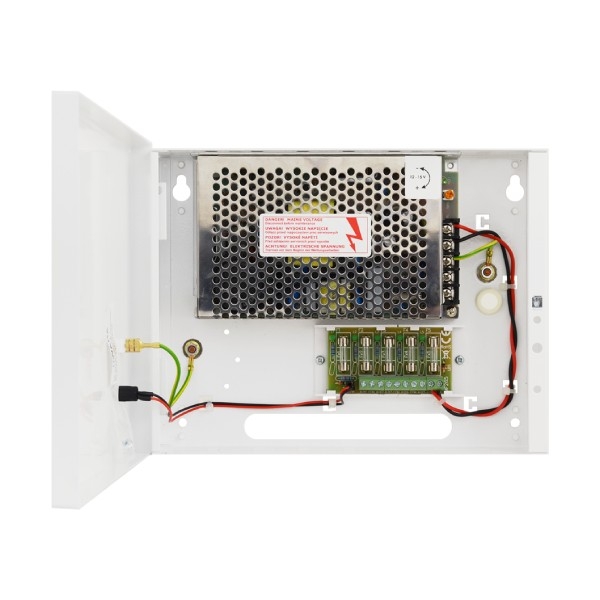

Zasilacz impulsowy PSDC05125T do CCTV - PULSAR






Zasilacz stabilizowany PSDC05125T  jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego napięcia o wartości 12V DC. Napięcie wyjściowe regulowane jest potencjometrem w zakresie 12V÷15V DC. Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym. Urządzenie posiada 5 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi. Awaria (np. zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego i odłączenie obwodu od zasilania DC.





Parametry techniczne:

  • Zasilanie: 85 ÷ 264 V AC
  • Pobór prądu: 0,6A@230VAC max.
  • Moc zasilacza: 60W max.
  • Sprawność: 80%
  • Napięcie wyjściowe: 12 V DC
  • Prąd wyjściowy: 5x 1A (Σ I = 5A) max. @12V
  • Zakres regulacji napięcia wyjściowego: 12,0 V÷ 15,0 V DC
  • Napięcie tętnienia: 100mV p-p max.
  • Zabezpieczenie: OLP, OVP, SCP
  • Optyczna sygnalizacja pracy: Diody LED
  • Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
  • Wymiary: 230 x 176 x 59 (235 x 181 x 51+8) (WxHxD) [mm] (+/- 2)
  • Waga netto/brutto: 1,30/1,45 kg
  • Zamykanie: Wkręt walcowy: od czoła obudowy













Specyfikacja techniczna:

PSDC05125T
Ogólne
Zasilanie 85 ÷ 264V AC
Pobór prądu 0,6A@230VAC max.
Moc zasilacza 60W max.
Sprawność 80%
Napięcie wyjściowe 12V DC
Prąd wyjściowy 5x 1A (Σ I = 5A) max. @12V
Zakres regulacji napięcia wyjściowego 12V ÷ 15V DC
Napięcie tętnienia 100mV p-p max.
Zabezpieczenie przed zwarciem SCP LISTWA LB5
5x F 1A (bezpiecznik topikowy)
MODUŁ ZASILACZA
105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przed przeciążeniem OLP 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Optyczna sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji
Obudowa Blacha stalowa DC01 0,7mm, kolor RAL9003
Zamykanie Wkręt walcowy: od czoła obudowy
Uwagi Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie konwekcyjne.
Wymiary W=230, H=177, D+D1=52+8 [+/- 2 mm]
W1=234, H1=181 [+/- 2 mm]
Waga netto/brutto 1,3/1,4 kg

Specyfikacja techniczna: PSDC05125T

PSDC05125T
Ogólne
Zasilanie 85 ÷ 264V AC
Pobór prądu 0,6A@230VAC max.
Moc zasilacza 60W max.
Sprawność 80%
Napięcie wyjściowe 12V DC
Prąd wyjściowy 5x 1A (Σ I = 5A) max. @12V
Zakres regulacji napięcia wyjściowego 12V ÷ 15V DC
Napięcie tętnienia 100mV p-p max.
Zabezpieczenie przed zwarciem SCP LISTWA LB5
5x F 1A (bezpiecznik topikowy)
MODUŁ ZASILACZA
105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przed przeciążeniem OLP 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Optyczna sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji
Obudowa Blacha stalowa DC01 0,7mm, kolor RAL9003
Zamykanie Wkręt walcowy: od czoła obudowy
Uwagi Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie konwekcyjne.
Wymiary W=230, H=177, D+D1=52+8 [+/- 2 mm]
W1=234, H1=181 [+/- 2 mm]
Waga netto/brutto 1,3/1,4 kg
