PSDC08128 - Zasilacz impulsowy PSDC 12V/8A/8x1A do CCTV - PULSAR
Kod:
7247x ARCHIWUM
Kod producenta:
5906881447116
Producent:
Pulsar
PRODUKT WYCOFANY Z OFERTY

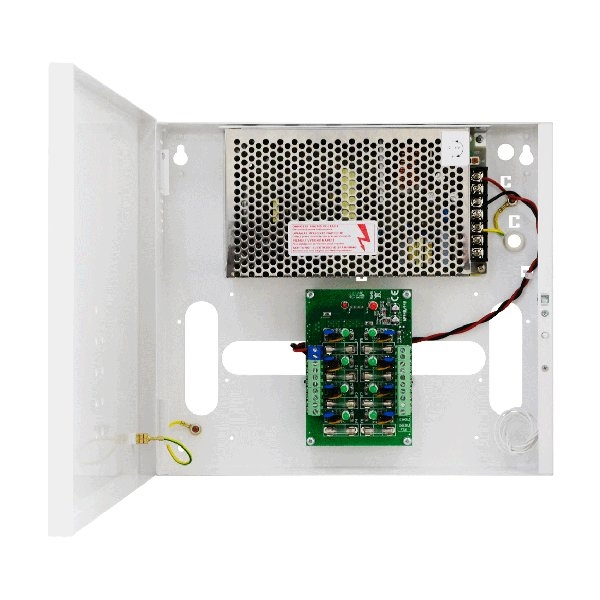

Zasilacz impulsowy PSDC08128 do CCTV - PULSAR

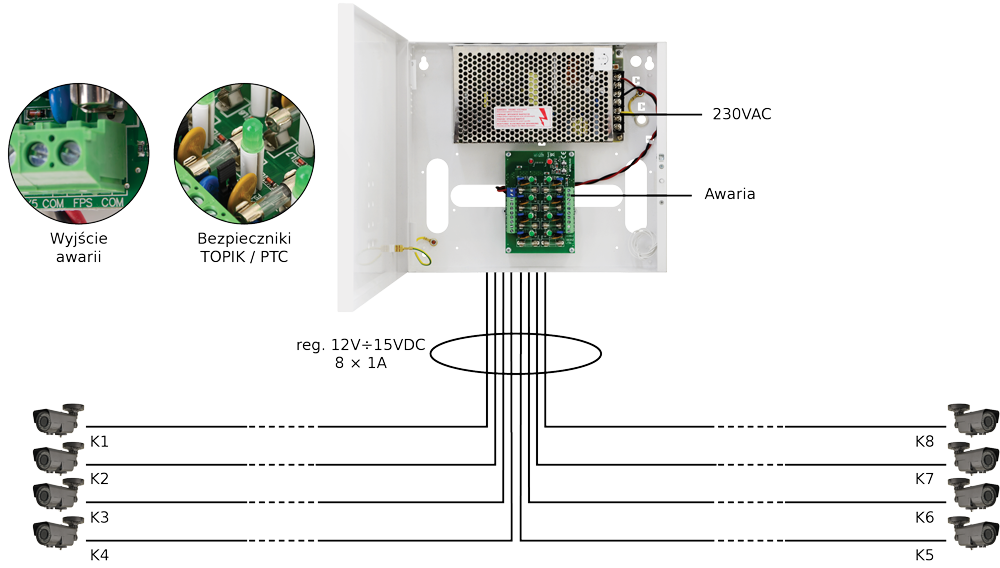

Zasilacz stabilizowany PSDC08128 jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego napięcia o wartości 12V DC. Napięcie wyjściowe regulowane jest potencjometrem w zakresie 12V÷15V DC. Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym, która dodatkowo wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek. Urządzenie posiada 8 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi lub polimerowymi PTC. Awaria (np. zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC i odłączenie obwodu od zasilania DC.
Parametry techniczne:
- Zasilanie: 176 ÷ 264V AC
- Pobór prądu: 0,9A@230VAC max.
- Moc zasilacza: 120W max.
- Sprawność: 83%
- Napięcie wyjściowe: 12 V DC
- Prąd wyjściowy: 8x 1A
- Zakres regulacji napięcia wyjściowego: 12,0 V÷ 15,0 V DC
- Napięcie tętnienia: 100mV p-p max.
- Zabezpieczenie: OLP, OVP, SCP, antysabotażowe
- Optyczna sygnalizacja pracy: Diody LED
- Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
- Wymiary: W=290, H=256, D+D1=52+8 [+/- 2 mm] W1=294, H1=260 [+/- 2 mm]
- Waga netto/brutto: 2,0 / 2,2 kg
- Zamykanie: Wkręt walcowy: od czoła obudowy
Specyfikacja techniczna:
| PSDC08128 | |
|---|---|
| Ogólne | |
| Zasilanie | 176 ÷ 264V AC |
| Pobór prądu | 0,9A@230VAC max. |
| Moc zasilacza | 120W max. |
| Sprawność | 83% |
| Napięcie wyjściowe | 12V DC |
| Prąd wyjściowy | 8x 1A |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 15V DC |
| Napięcie tętnienia | 100mV p-p max. |
| Zabezpieczenie przed zwarciem SCP | LISTWA LB8/AW 8x F 1A (bezpiecznik topikowy) lub PTC 1A MODUŁ ZASILACZA 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przed przeciążeniem OLP | 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przepięciowe | Warystory |
| Zabezpieczenie nadnapięciowe OVP | >16V (zadziałanie wymaga odłączenia napięcia zasilania na czas min.20s.) |
| Zabezpieczenie antysabotażowe - TAMPER sygnalizujące otwarcie obudowy zasilacza |
- microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
| Wyjścia techniczne: - FPS wyjścia sygnalizujące awarię bezpiecznika (przepalenie) listw LB8/AW (zadziałanie SCP) |
- typ OC, 50mA max, stan normalny: poziom L (0V), awaria: poziom hi-Z |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷50oC wilgotność względna 20%...90%, bez kondensacji |
| Obudowa | Blacha stalowa DC01 0,7mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy: od czoła obudowy |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie zasilacza: konwekcyjne |
| Wymiary | W=290, H=256, D+D1=52+8 [+/- 2 mm] W1=294, H1=260 [+/- 2 mm] |
| Waga netto/brutto | 2,0 / 2,2 kg |
