PSDC08128T - Zasilacz impulsowy PSDC 12V/8A/8x1A/TOPIC do CCTV - PULSAR

Kod:
12766
Kod producenta:
5901643192358
Producent:
Pulsar

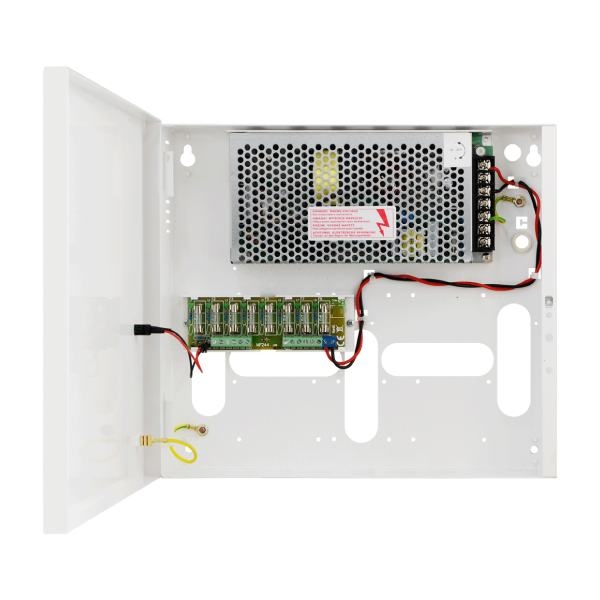

Zasilacz impulsowy PSDC08128T do CCTV - PULSAR






Zasilacz stabilizowany PSDC08128T jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego napięcia o wartości 12V DC. Napięcie wyjściowe regulowane jest potencjometrem w zakresie 12V÷15V DC. Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym. Urządzenie posiada 8 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi. Awaria (np. zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego i odłączenie obwodu od zasilania DC.





Parametry techniczne:

  • Zasilanie: 176 ÷ 264V AC
  • Pobór prądu: 0,8A@230VAC max.
  • Moc zasilacza: 100W max.
  • Sprawność: 83%
  • Napięcie wyjściowe: 12 V DC
  • Prąd wyjściowy: 8x 1A (Σ I = 8A) max. @12V
  • Zakres regulacji napięcia wyjściowego: 12,0 V÷ 15,0 V DC
  • Napięcie tętnienia: 100mV p-p max.
  • Zabezpieczenie: OLP, OVP, SCP
  • Optyczna sygnalizacja pracy: Diody LED
  • Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
  • Wymiary: W=290, H=256, D+D1=52+8 [+/- 2 mm] W1=294, H1=260 [+/- 2 mm]
  • Waga netto/brutto: 1,8/2,0 kg
  • Zamykanie: Wkręt walcowy: od czoła obudowy













Specyfikacja techniczna:

PSDC08128T
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 0,8A@230VAC max.
Moc zasilacza 100W max.
Sprawność 83%
Napięcie wyjściowe 12V DC
Prąd wyjściowy 8x 1A (Σ I = 8A) max. @12V
Zakres regulacji napięcia wyjściowego 12V ÷ 15V DC
Napięcie tętnienia 100mV p-p max.
Zabezpieczenie przed zwarciem SCP LISTWA LB8
8x F 1A (bezpiecznik topikowy)
MODUŁ ZASILACZA
105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przed przeciążeniem OLP 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Optyczna sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji
Obudowa Blacha stalowa DC01 0,7mm, kolor RAL9003
Zamykanie Wkręt walcowy: od czoła obudowy
Uwagi Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie konwekcyjne.
Wymiary W=290, H=256, D+D1=52+8 [+/- 2 mm]
W1=294, H1=260 [+/- 2 mm]
Waga netto/brutto 1,8/2,0 kg
PSDC08128T
Ogólne
Zasilanie 176 ÷ 264V AC
Pobór prądu 0,8A@230VAC max.
Moc zasilacza 100W max.
Sprawność 83%
Napięcie wyjściowe 12V DC
Prąd wyjściowy 8x 1A (Σ I = 8A) max. @12V
Zakres regulacji napięcia wyjściowego 12V ÷ 15V DC
Napięcie tętnienia 100mV p-p max.
Zabezpieczenie przed zwarciem SCP LISTWA LB8
8x F 1A (bezpiecznik topikowy)
MODUŁ ZASILACZA
105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przed przeciążeniem OLP 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >16V (przywracanie automatyczne)
Optyczna sygnalizacja pracy Diody LED
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji
Obudowa Blacha stalowa DC01 0,7mm, kolor RAL9003
Zamykanie Wkręt walcowy: od czoła obudowy
Uwagi Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania.
Chłodzenie konwekcyjne.
Wymiary W=290, H=256, D+D1=52+8 [+/- 2 mm]
W1=294, H1=260 [+/- 2 mm]
Waga netto/brutto 1,8/2,0 kg
