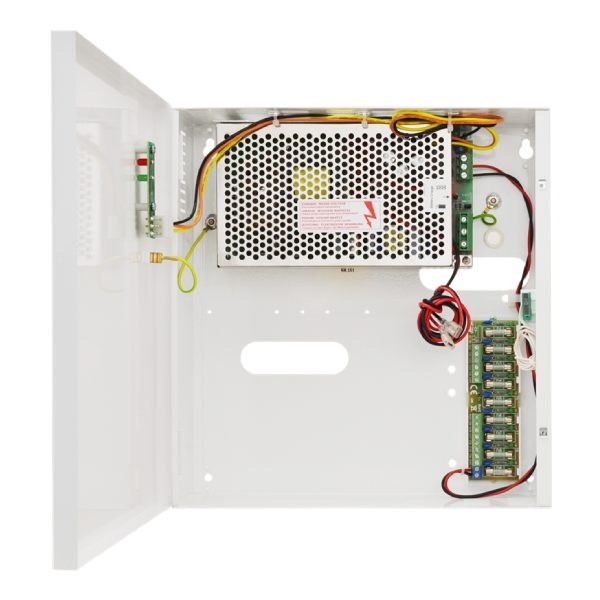

Zasilacz buforowy, impulsowy PSDCB09129C do CCTV - PULSAR
PRODUKT ARCHIWALNY - ZAMIENNIK
HPSDCG2-12V8X1A-C
Zasilacz buforowy PSDCB09129C jest przeznaczony do nieprzerwanego zasilania urządzeń, które wymagają stabilizowanego napięcia 12V DC (+/-15%). Urządzenie to dostarcza napięcia U=13,8V DC o wydajności prądowej:
- Prąd wyjściowy 9x1A+ 1A ładowanie akumulatora
- Prąd wyjściowy 9x0,77A + 4A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 11A.
W przypadku zaniku napięcia z sieci natychmiast następuje przełączenie na zasilanie z akumulatora. Produkt został skonstruowany w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej z miejscem na akumulator 17Ah/12V.
Parametry techniczne:
- Zasilanie: 176 ÷ 264V AC
- Pobór prądu: 1,4A@230V AC max
- Moc zasilacza: 155W max.
- Sprawność: 83%
- Napięcie wyjściowe:
- 11V÷ 13,8V DC – praca buforowa
- 9,5V÷13,8V DC – praca bateryjna
- Prąd wyjściowy:
- tAMB<30°C:
- 9x1A + 1A ładowanie akumulatora
- 9x0,77A + 4A ładowanie akumulatora
- tAMB=40°C:
- 9x0,74A + 1A ładowanie akumulatora
- 9x0,41A + 4A ładowanie akumulatora
- tAMB<30°C:
- Zakres regulacji napięcia wyjściowego: 12,0 V÷ 14,0 V DC
- Napięcie tętnienia: 120mV p-p max.
- Zabezpieczenie: OLP, OVP, SCP, przepięciowe, antysabotażowe
- Optyczna sygnalizacja pracy: Diody LED
- Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
- Wymiary: 280 x 292 x 90 (280 x 292 x 82+8) (WxHxD) [mm] (+/- 2)
- Wymiary miejsca na akumulator: 185x170x75mm (WxHxD) max
- Waga netto/brutto: 2,4 / 2,6 kg
- Zamykanie: Wkręt walcowy: od czoła obudowy
Specyfikacja techniczna:
| PSDCB09129C | |
|---|---|
| Ogólne | |
| Typ zasilacza |
A (EPS - External Power Source) |
| Zasilanie | 176 ÷ 264V AC |
| Pobór prądu | 1,4A@230VAC max. |
| Moc zasilacza | 155W max. |
| Sprawność | 83% |
| Napięcie wyjściowe | 11V÷ 13,8V DC – praca buforowa 9,5V÷13,8V DC – praca bateryjna |
| Prąd wyjściowy tAMB<30°C | 9x1A + 1A ładowanie akumulatora 9x0,77A + 4A ładowanie akumulatora |
| Prąd wyjściowy tAMB=40°C | 9x0,74A + 1A ładowanie akumulatora 9x0,41A + 4A ładowanie akumulatora |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 14V DC |
| Napięcie tętnienia | 120mV p-p max. |
| Prąd ładowania akumulatora | 1A/4A max. / 17Ah (± 5%) |
| Zabezpieczenie przed zwarciem SCP | LISTWA LB9 9x F 1A bezpiecznik topikowy |
| Zabezpieczenie przed przeciążeniem OLP | 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia |
Bezpiecznik polimerowy |
| Zabezpieczenie przepięciowe | Warystory |
| Zabezpieczenie nadnapięciowe OVP | >16V (przywracanie automatyczne) |
| Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP |
U<9,5V (± 5%) – odłączenie zacisku akumulatora |
| Zabezpieczenie antysabotażowe - TAMPER sygnalizujące otwarcie obudowy zasilacza | Microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji |
| Obudowa | Blacha stalowa DC01 0,7mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy x 2 (z czoła), możliwość montażu zamka |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie zasilacza: konwekcyjne. Zasilanie: Φ0,63-2,50 (AWG 22-10) Wyjścia: Ф0,41÷1,63 (AWG 26-14), Wyjścia akumulatora BAT: 6,3F-2,5 |
| Wymiary | W=280, H=292, D+D1=82+8 [+/- 2 mm] W1=2285, H1=296 [+/- 2 mm] |
| Wymiary miejsca na akumulator | 185x170x75mm (WxHxD) max |
| Waga netto/brutto | 2,4 / 2,6 kg |
