PSCU04344SEP - Zasilacz PSCU 34VDC/4A/4×1A/SEP do CCTV - PULSAR
Kod:
8038 ARCHIWUM
Kod producenta:
5901643199098
Producent:
Pulsar
PRODUKT WYCOFANY Z OFERTY

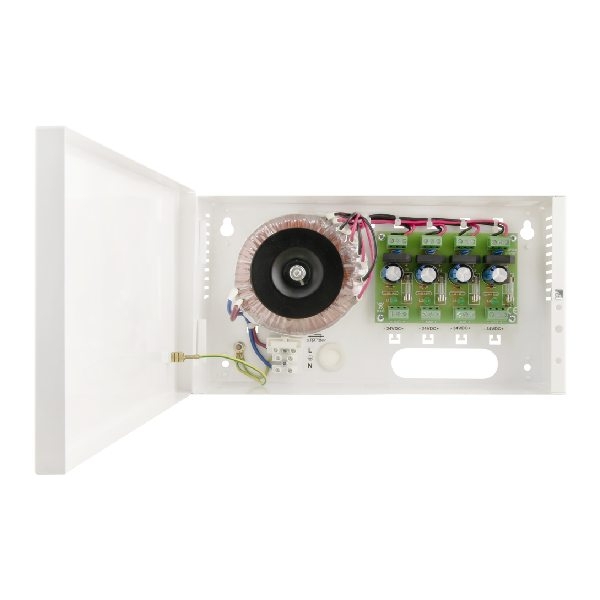

Zasilacz PSCU04344SEP do CCTV - PULSAR

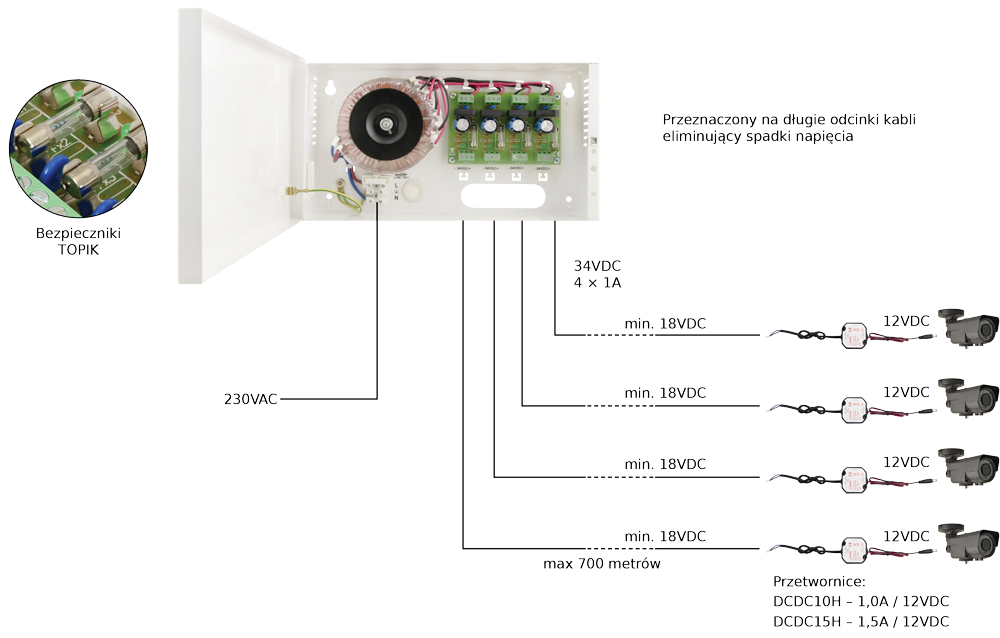

Zasilacz PSCU04344SEP jest idealnym rozwiązaniem problemu długich odcinków kabli (spadki napięć). Zasilacz dostarcza napięcie stałe w zakresie 30÷35V DC o wydajności prądowej I=4x1A, które podawane jest poprzez za pośrednictwem linii zasilającej do przetwornic DCDC10H lub DCDC15H. Parametr decydujący o wyborze przetwornicy to maksymalny pobór prądu kamery. Przetwornica DCDC10H zasila kamery o poborze prądu 0,8A/12VDC max. Dedykowana dla kamer o poborze prądu 1,2A/12V DC max jest przetwornica DCDC15H. W przetwornicach napięcie stabilizowane jest do wartości 12VDC umożliwiając zasilanie kamer. Zasilacz jest wyposażony 4 niezależne, odseparowane galwanicznie wyjścia zabezpieczone bezpiecznikami topikowymi.
Parametry techniczne:
- Zasilanie: 230V AC
- Pobór prądu: 0,8A@230VAC max.
- Moc zasilacza: 120W max.
- Napięcie wyjściowe: 30V÷ 35V DC (100% obciążenia ÷ 0% obciążenia)
- Prąd wyjściowy: 4x1A@30V DC max
- Zabezpieczenie: OHP, OLP, SCP, przepięciowe
- Optyczna sygnalizacja pracy: Diody LED
- Obudowa: Blacha stalowa DC01 1,0mm, kolor RAL9003
- Wymiary: W=270, H=150, D+D1=72+8 [+/- 2 mm] W1=275, H1=154 [+/- 2 mm]
- Waga netto/brutto: 2,7kg / 2,8kg
- Zamykanie: Wkręt walcowy: od czoła obudowy
Specyfikacja techniczna:
| PSCU04344SEP | |
|---|---|
| Ogólne | |
| Zasilanie | 230V AC |
| Pobór prądu | 0,8A@230VAC max. |
| Moc zasilacza | 120W max. |
| Napięcie wyjściowe | 30V÷ 35V DC (100% obciążenia ÷ 0% obciążenia) |
| Prąd wyjściowy | 4x1A@30V DC max |
| Zabezpieczenie przed zwarciem SCP | 4x T 1A bezpiecznik topikowy - uszkodzenie wymaga wymiany wkładki topikowej |
| Zabezpieczenie przed przeciążeniem OLP | obwód DC 30V: 4x T 1A obwód AC 230V: T 3,15A |
| Zabezpieczenie przepięciowe | Warystory |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷40o |
| Obudowa | Blacha stalowa DC01 1,0mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy: od czoła obudowy |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celuprowadzenia okablowania – 8mm. Chłodzenie zasilacza: konwekcyjne. Zasilanie: Φ0,63-2,50 (AWG 22-10) Wyjścia: Φ0,51-2,05 (AWG 24-12) |
| Wymiary | W=270, H=150, D+D1 =72 +8 [+/- 2 mm] W1=275, H1=154 [+/- 2 mm] |
| Waga netto/brutto | 2,7kg / 2,8kg |
Specyfikacja techniczna: PSCU04344SEP
| PSCU04344SEP | |
|---|---|
| Ogólne | |
| Zasilanie | 230V AC |
| Pobór prądu | 0,8A@230VAC max. |
| Moc zasilacza | 120W max. |
| Napięcie wyjściowe | 30V÷ 35V DC (100% obciążenia ÷ 0% obciążenia) |
| Prąd wyjściowy | 4x1A@30V DC max |
| Zabezpieczenie przed zwarciem SCP | 4x T 1A bezpiecznik topikowy - uszkodzenie wymaga wymiany wkładki topikowej |
| Zabezpieczenie przed przeciążeniem OLP | obwód DC 30V: 4x T 1A obwód AC 230V: T 3,15A |
| Zabezpieczenie przepięciowe | Warystory |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷40o |
| Obudowa | Blacha stalowa DC01 1,0mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy: od czoła obudowy |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celuprowadzenia okablowania – 8mm. Chłodzenie zasilacza: konwekcyjne. Zasilanie: Φ0,63-2,50 (AWG 22-10) Wyjścia: Φ0,51-2,05 (AWG 24-12) |
| Wymiary | W=270, H=150, D+D1 =72 +8 [+/- 2 mm] W1=275, H1=154 [+/- 2 mm] |
| Waga netto/brutto | 2,7kg / 2,8kg |
Parametry techniczne
- Zasilanie: 230V AC
- Pobór prądu: 0,8A@230VAC max.
- Moc zasilacza: 120W max.
- Napięcie wyjściowe: 30V÷ 35V DC (100% obciążenia ÷ 0% obciążenia)
- Prąd wyjściowy: 4x1A@30V DC max.
- Zabezpieczenie przed zwarciem SCP: 4x T 1A bezpiecznik topikowy - uszkodzenie wymaga wymiany wkładki topikowej
- Zabezpieczenie przed przeciążeniem OLP:
- obwód DC 30V: 4x T 1A
- obwód AC 230V: T 3,15A
- Zabezpieczenie przepięciowe: warystory
- Optyczna sygnalizacja pracy: Diody LED
- Warunki pracy: II klasa środowiskowa, temperatura: -10 oC÷40 oC
- Obudowa: Blacha stalowa DC01 1,0mm, kolor RAL9003
- Wymiary: 270 x 150 x 80 (270 x 150 x 72+8) (WxHxD) [mm] (+/- 2)
- Waga netto/brutto: 2,7kg / 2,8kg
- Zamykanie: Wkręt walcowy: od czoła obudowy
Uwagi
- Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania
- Chłodzenie zasilacza: konwekcyjne
