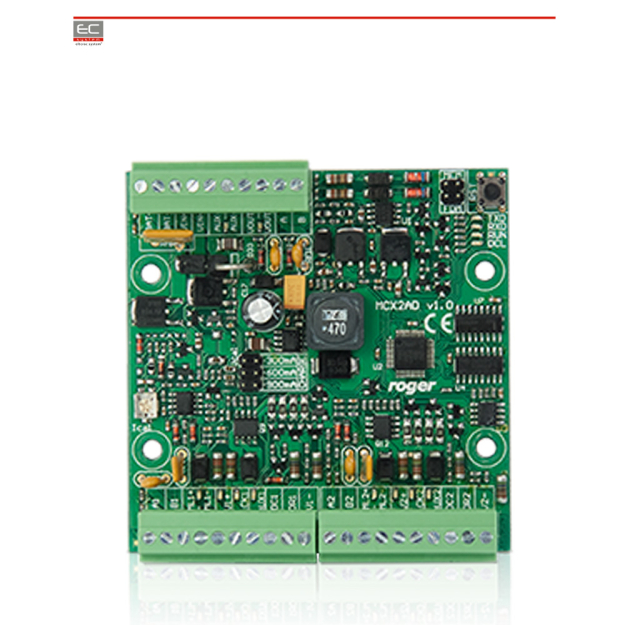

MCX2D - Ekspander przejść - ROGER

MCX2D - Ekspander przejść - ROGER

Produkt ten jest dedykowanym ekspanderem we/wy do obsługi 2 przejść w systemie RACS 5. Oprócz funkcji ekspandera, urządzenie pełni funkcję dystrybutora zasilania i komunikacji. Obsługuje także rezerwowy akumulator. Dla każdego z obsługiwanych przejść ekspander oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są separowane od siebie elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść, nie oddziałuje na inne przejścia. Ekspander jest zasilany z zewnętrznego zasilacza 13.8VDC, który jest źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przypada prąd zasilania na poziomie 1.2A. Urządzenie współpracuje z akumulatorem rezerwowym, który może być ładowany regulowanym prądem w zakresie 0.3A - 0.9A. Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które pomagają w wykonaniu połączeń elektrycznych w czasie instalacji, jak i w przypadku konieczności wymiany modułu.

Parametry techniczne:

• Dystrybucja zasilania do 4 przejść

• Dystrybucja magistrali komunikacyjnej

• 4 wejścia EOL/2EOL

• 4 wyjścia 12 V/1 A

• 2 wyjścia zasilania 12 V/1 A

• 2 wyjścia zasilania 12 V/0,2 A

• Interfejs komunikacyjny RS485 do kontrolera dostępu

• Zabezpieczenie przed głębokim rozładowaniem akumulatora

• Raportowanie stanów zasilania do kontrolera dostępu

• Ładowanie akumulatora prądem 0,3 A, 0,6 A lub 0,9 A

• Zasilanie z zewnętrznego zasilacza 13,8 VDC/3 A
