Basic4G-PS-D4M - Moduł komunikacyjny LTE (2G/4G) - ROPAM
Kod:
34871
Zobacz ceny hurtowe
Cena netto:
Cena brutto:
Cena brutto:
451,00 zł
554,73 zł
Wysyłka już od 13,53 złDarmowa wysyłka od 499,00 zł - do darmowej wysyłki brakuje Ci: 499,00 zł
Producent:
Ropam

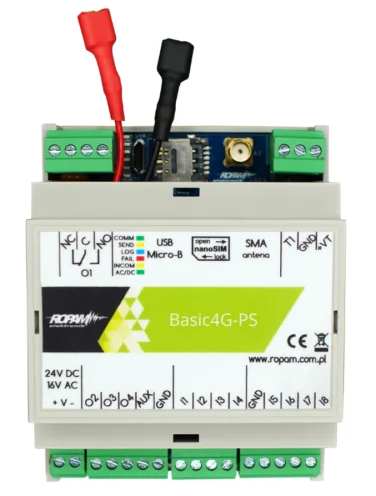

Basic4G-PS-D4M - Wydajny moduł LTE 4G z obsługą 2G do przesyłu danych i powiadomień - ROPAM
Basic4G-PS-D4M to uniwersalny moduł komunikacyjny LTE marki Ropam, stworzony do zaawansowanego powiadamiania o zdarzeniach i zdalnego sterowania automatyką. Dzięki obsłudze sieci 4G/LTE, urządzenie gwarantuje błyskawiczną transmisję danych oraz stabilne połączenie z aplikacją mobilną. Model ten wyróżnia się zintegrowanym zasilaczem buforowym, co pozwala na stworzenie w pełni autonomicznego systemu bezpieczeństwa z podtrzymaniem akumulatorowym. Idealnie sprawdza się w monitorowaniu systemów alarmowych, sterowaniu bramami, ogrzewaniem czy nawadnianiem. Wybierając Basic4G-PS-D4M, inwestujesz w przyszłościowe rozwiązanie zgodne z najnowszymi standardami telekomunikacyjnymi.
Parametry produktu:
- Technologia 4G/LTE: Zapewnia długowieczność instalacji i odporność na wygaszanie starszych nadajników 2G/3G.
- Zintegrowany zasilacz: Wbudowany układ SmartPower zarządza zasilaniem modułu oraz ładowaniem i testowaniem akumulatora awaryjnego.
- Zdalne sterowanie: Możliwość zarządzania wyjściami za pomocą SMS, usługi CLIP (Dzwonek) oraz intuicyjnej aplikacji mobilnej.
- Powiadamianie wielokanałowe: Informacje o zdarzeniach przesyłane są przez SMS, Voice (komunikaty głosowe), Push oraz E-mail.
- Logika logicProcessor: Zaawansowane funkcje logiczne pozwalają na automatyzację procesów bez zewnętrznego sterownika.
- Wejścia analogowe: Pozwalają na pomiar napięcia lub współpracę z czujnikami 0-10V (np. poziomu cieczy, ciśnienia, wilgotności).
- Termostat GSM: Funkcja sterowania temperaturą (wymaga czujnika TSI-1), idealna do zdalnego zarządzania kotłownią.
- Pamięć zdarzeń: Urządzenie rejestruje do 1000 zdarzeń, co ułatwia diagnostykę i weryfikację pracy systemu.
- Konfiguracja: Szybkie programowanie przez port USB lub zdalnie przez GPRS/LTE przy użyciu oprogramowania BasicGraph.
- Obudowa na szynę DIN: Ułatwia estetyczny montaż w standardowych rozdzielnicach elektrycznych i szafach automatyki.
Specyfikacja
| BASIC4G-PS-D4M | |
|---|---|
| Ogólne | |
| Napięcie zasilania | U = 16V ~ 20V AC min / max @ 30VA min. U = 20V ~ 28V DC min / max @ 0,7A min. |
| Napięcie wyjściowe zasilacza | Un = 13,8V DC (+/- 2%) U = 10,5V ~ 13,8V DC |
| Moc zasilacza (wydajność prądowa) | 20W (1,5A) |
| Sygnalizacja awarii zasilania DC | U<11V |
| Obciążalność wyjścia O1 | In = 1,0A @30V DC / 50V AC |
| Obciążalność wyjścia AUX | In = 1,0A (ciągła) Ipeak = 1,3A (chwilowe) |
| Zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX | Ilim = 1.0A ~ 1.7A, Tj, Tc = 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia) |
| Obciążalność wyjść O2-O4 | 700mA @ 30Vdc max. (brak zabezpieczenia przeciwzwarciowego) |
| Pobór prądu przez układy modułu (bez wyjść) | 40mA / 50mA / 300mA min / śr. / max |
| Akumulator współpracujący | 12V / 1,2Ah ~ 12Ah (VRL/SLA) |
| Prąd ładowania akumulatora | Ibat= 0,3A max. (ładowanie staloprądowe i stałonapięciowe) |
| Zabezpieczenia wyjścia +BAT | Podnapięciowe: Ubat < 10,0V (+/-5%) Zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1,6A bezpiecznik PTC (powracalny) |
| Modem LTE | Quectel EG915U-EU Obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28) Częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz |
| Typ transmisji danych | SMS, VOICE, GPRS, E-MAIL (protokól SMTP) Dedykowana aplikacja mobilna RopamBasic (wymaga aktywacji) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS) |
| Sygnał audio AUDIO IN, AUDIO OUT (złącze VSR) | 2Vrms. |
| Wejścia binarne (programowane) | NO, NC, hi-Z / ~200Ω, ~320Ω / hi-Z, impedancja linii dla danego typu: brak naruszenia / naruszenie |
| Wejścia analogowe (programowane) I7, I8 | Uin = 0-10V / DC (max.) (impedancja Z = 270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu) Iin = 4-20mA (max.) rozdzielczość 0,02mA dokładność 1% dla całego zakresu |
| Warunki pracy | Klasa środowiskowa: II t:-10°C ~ 55°C RH: 20% ~ 90% (bez kondensacji) |
| Złącza | AWG: 24-12 wysuwane |
| Waga | Basic4G-PS: 90g Basic4G-PS-D4M: 150g |
| Wymiary (szer./wys./dł.) | Basic4G-PS: 68x87x32 [-/+1mm] Basic4G-PS-D4M: 70x90x57 [-/+1mm] obudowa DIN 4M |
Specyfikacja techniczna: Basic4G-PS-D4M
| BASIC4G-PS-D4M | |
|---|---|
| Ogólne | |
| Napięcie zasilania | U = 16V ~ 20V AC min / max @ 30VA min. U = 20V ~ 28V DC min / max @ 0,7A min. |
| Napięcie wyjściowe zasilacza | Un = 13,8V DC (+/- 2%) U = 10,5V ~ 13,8V DC |
| Moc zasilacza (wydajność prądowa) | 20W (1,5A) |
| Sygnalizacja awarii zasilania DC | U<11V |
| Obciążalność wyjścia O1 | In = 1,0A @30V DC / 50V AC |
| Obciążalność wyjścia AUX | In = 1,0A (ciągła) Ipeak = 1,3A (chwilowe) |
| Zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX | Ilim = 1.0A ~ 1.7A, Tj, Tc = 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia) |
| Obciążalność wyjść O2-O4 | 700mA @ 30Vdc max. (brak zabezpieczenia przeciwzwarciowego) |
| Pobór prądu przez układy modułu (bez wyjść) | 40mA / 50mA / 300mA min / śr. / max |
| Akumulator współpracujący | 12V / 1,2Ah ~ 12Ah (VRL/SLA) |
| Prąd ładowania akumulatora | Ibat= 0,3A max. (ładowanie staloprądowe i stałonapięciowe) |
| Zabezpieczenia wyjścia +BAT | Podnapięciowe: Ubat < 10,0V (+/-5%) Zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1,6A bezpiecznik PTC (powracalny) |
| Modem LTE | Quectel EG915U-EU Obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28) Częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz |
| Typ transmisji danych | SMS, VOICE, GPRS, E-MAIL (protokól SMTP) Dedykowana aplikacja mobilna RopamBasic (wymaga aktywacji) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS) |
| Sygnał audio AUDIO IN, AUDIO OUT (złącze VSR) | 2Vrms. |
| Wejścia binarne (programowane) | NO, NC, hi-Z / ~200Ω, ~320Ω / hi-Z, impedancja linii dla danego typu: brak naruszenia / naruszenie |
| Wejścia analogowe (programowane) I7, I8 | Uin = 0-10V / DC (max.) (impedancja Z = 270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu) Iin = 4-20mA (max.) rozdzielczość 0,02mA dokładność 1% dla całego zakresu |
| Warunki pracy | Klasa środowiskowa: II t:-10°C ~ 55°C RH: 20% ~ 90% (bez kondensacji) |
| Złącza | AWG: 24-12 wysuwane |
| Waga | Basic4G-PS: 90g Basic4G-PS-D4M: 150g |
| Wymiary (szer./wys./dł.) | Basic4G-PS: 68x87x32 [-/+1mm] Basic4G-PS-D4M: 70x90x57 [-/+1mm] obudowa DIN 4M |
