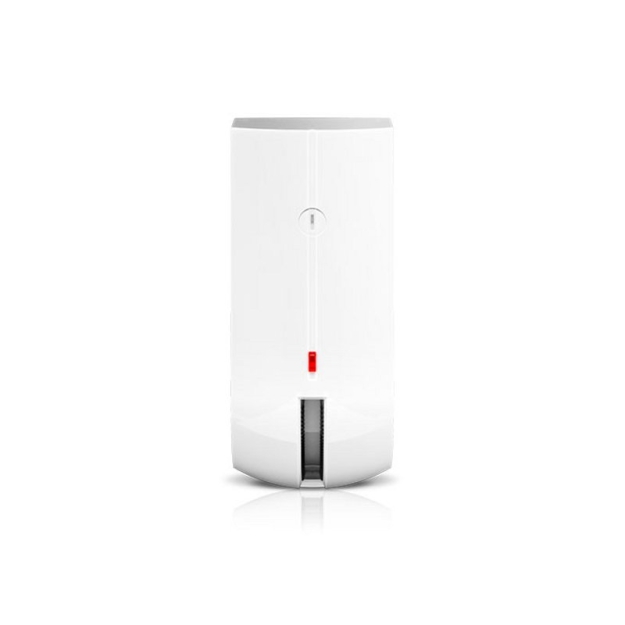

Zewnętrzna dualna czujka kurtynowa AGATE - SATEL
Zewnętrzna kurtynowa czujka ruchu AGATE, idealnie nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Urządzenie zostało wyposażone w technologie PIR i MW. Posiada także funkcję antymaskingu IR dla zastosowań wewnętrznych. Dzięki temu spełnia wysokie wymogi bezpieczeństwa Grade 3 określone normą EN 50131, co oznacza, że czujkę można stosować do zabezpieczania wnętrz obiektów o podwyższonym ryzyku: banków, muzeów, sklepów jubilerskich itp.
AGATE dzięki zastosowaniu technologii dualnej w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych gwarantuje dużą odporność na fałszywe alarmy, oraz stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie może pracować w temperaturze: od -40°C do +55°C. Wszystkie zmiany temperatury otoczenia są automatycznie kompensowane.
Cechą charakterystyczną czujki jest wąski kąt detekcji wynoszący 10 stopni oraz zasięg 14 metrów. Na takiej odległości emitowana wiązka (kurtyna) ma szerokość ok. 1 m. Istnieje możliwość montażu akcesoryjnej pokrywy obudowy z soczewką Fresnela AOCD-CL, która posiada zwiększoną gęstość wiązek i oferuje maksymalny zasięg detekcji 10 m. Czułość torów detekcji można regulować za pomocą dwóch niezależnych potencjometrów umieszczonych na płytce elektroniki.
Do wykonania obudowy urządzenia wykorzystano technologię wtrysku dwukomponentowego w wyniku czego powstała bryzgoszczelna konstrukcja posiadająca klasę szczelności IP54, zapewniająca ochronę przed szkodliwymi zjawiskami atmosferycznymi. Ponadto obudowa czujki jest odporna na promieniowanie UV oraz posiada dużą wytrzymałość mechaniczną.
Czujka AGATE przeznaczona jest do montażu bezpośrednio na płaskiej powierzchni. Istnieje możliwość zastosowania do montażu specjalnego uchwytu kątowego, dzięki któremu można uzyskać stałe nachylenie 90°. Do instalacji czujki wewnątrz budynków można wykorzystać również regulowane uchwyty BRACKET A oraz BRACKET B.
Najważniejsze cechy czujki:
- dwa tory detekcji: PIR i mikrofalowy
- aktywny antymasking IR realizowany w zastosowaniach wewnętrznych
- bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54
- ochrona sabotażowa przed otwarciem i oderwaniem od podłoża
- konfiguracja czułości torów detekcji przy pomocy potencjometrów na PCB
- niski pobór prądu
- możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem specjalnego uchwytu kątowego
Specyfikacja techniczna
| AGATE | |
|---|---|
| Wykrywalna prędkość ruchu | 0,2...3 m/s |
| Częstotliwość mikrofali | 24,125 GHz |
| Czas rozruchu | 45 s |
| Czas sygnalizacji alarmu | 2 s |
| Zalecana wysokość montażu | 2,4 m |
| Napięcie zasilania (±15%) | 12 V DC |
| Pobór prądu podczas gotowości | 21 mA |
| Najwyższy pobór prądu | 25 mA |
| Stopień ochrony IP | IP54 |
| Stopień zabezpieczenia (montaż bezpośrednio do ściany) | Grade 3 |
| Spełniane normy | EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5 |
| Klasa środowiskowa wg EN50130-5 | IIIa |
| Temperatura pracy | -40°C…+55°C |
| Najwyższa wilgotność | 93±3% |
| Wymiary | 44 x 105 x 40 mm |
| Waga | 92 g |
Zastosowanie czujki AGATE w obiektach mieszkalnych, biznesowych i przemysłowych:
- ochrona wzdłuż zewnętrznej ściany budynku
- ochrona wzdłuż ogrodzenia posesji
- ochrona bramy wjazdowej lub garażowej
- ochrona zewnętrzna i wewnętrzna okien balkonowych tarasowych i zwykłych
- wykrywanie wejścia do strefy chronionej
- ochrona uwzględniająca przejście dla zwierząt
Budowa czujki
Do wykonania obudowy czujki AGATE wykorzystano technologię wtrysku dwukomponentowego. Wytworzona została z poliwęglanu i elastomeru termoplastycznego. Takie rozwiązanie gwarantuje urządzeniom klasę szczelności IP54, co umożliwia ich stosowanie także na zewnątrz. Konstrukcja obudowy urządzenia posiada również elementy, które wzmacniają odporność czujki na urazy mechaniczne. Zastosowane zostały m.in. specjalne wgłębienie dla soczewki, chroniące ją przed przypadkowym lub celowym wgnieceniem. Czujka posiada także podwójną ochronę sabotażową (przed otwarciem obudowy i oderwaniem od podłoża), która realizowana jest za pomocą styku znajdującego się na płytce elektroniki oraz elementu sabotażowego umieszczonego na tylnej ścianie obudowy czujki.
Czujka AGATE wyposażona została w dwa tory detekcji: podczerwieni i mikrofalowy, których czułość można niezależnie płynnie regulować. Rozwiązanie takie pozwala dostosować je zarówno do funkcji realizowanej przez urządzenie, jak i do charakterystyki zabezpieczanego obiektu oraz potrzeb jego użytkowników. Czujka charakteryzuje się wąskim kątem detekcji wynoszący 10 stopni oraz dużym zasięgiem 14 metrów. Obszar detekcji urządzenia ma szerokość nie większą niż 1 m.
Odporność na niekorzystne warunki atmosferyczne
Zastosowanie technologii dualnej w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Czujka AGATE charakteryzuje się również dużą wytrzymałością mechaniczną oraz odpornością na promieniowanie UV, dzięki czemu jej wygląd zewnętrzny pozostaje bez zmian przez długie lata. Urządzenie może pracować w temperaturze: od -40°C do +55°C. Wszystkie zmiany temperatury otoczenia są automatycznie kompensowane.
Prosty montaż i konfiguracja
Do standardowych zastosowań zaleca się montaż czujki na wysokości 2,4 m, z soczewką skierowaną w dół. Wysokość montażu urządzenia może być jednak inna, jeśli urządzenie zostanie wykorzystane np. do ochrony okna lub bramy. Czujka AGATE przeznaczona jest do instalacji bezpośrednio na płaskiej powierzchni. Istnieje możliwość zastosowania specjalnego uchwytu kątowego, który umożliwia instalację urządzenia pod stałym kątem 90°. Do instalacji czujki wewnątrz budynków można wykorzystać również regulowane uchwyty BRACKET A oraz BRACKET B.
Czujkę AGATE można zastosować do wykrywania wejścia do strefy chronionej, która nie jest zabezpieczona w żaden inny sposób (oddzielona ścianą, zamkniętymi drzwiami itp.). Urządzenie można też zainstalować nisko, dodatkowo je odwracając. Takie rozwiązanie zapewnia ochronę, równocześnie tworząc lukę umożliwiającą swobodne przemieszczanie się np. niewielkiego psa.
AGATE - zaawansowana ochrona wewnętrzna
Budowa czujki AGATE spełnia wymagania normy EN 50131-2-4 dla Grade 3. Dzięki czemu można ją stosować w celu zabezpieczania wnętrz obiektów, które są w szczególności narażone na włamanie (np w sklepach jubilerskich i w pomieszczeniach budynków użyteczności publicznej). Urządzenie posiada funkcję aktywnego antymaskingu w torze podczerwieni, która zapewnia zaawansowaną ochronę m.in. przed:
- zasłonięciem przeszkodami stałymi, w tym takimi, które słabo odbijają światło, np. czarnymi i matowymi
- zaklejeniem materiałem przeźroczystym, np. folią lub biurową taśmą klejącą
- zamalowaniem materiałem maskującym, np. farbą lub bezbarwnym lakierem, przy wykorzystaniu technologii retrorefleksji.
Funkcja aktywnego antymaskingu IR pozwala natychmiastowo wykryć próby sabotażu urządzenia a odpowiednia informacja zostaje przekazana do centrali alarmowej. Istnieje możliwość konfiguracji systemu w taki sposób aby powiadomienie o zaistniałej sytuacji mogło zostać wysłane bezpośrednio do użytkownika, instalatora, agencji ochrony czy odpowiednich służb (np. policji).
Soczewka czujki AGATE zabezpieczona jest przez retroreflektor z przeźroczystego poliwęglanu. Dzięki temu każda próba naniesienia na niego materiału maskującego spowoduje zmianę kąta załamania promieni IR. Sytuacja ta natychmiast zostanie wykryta i zasygnalizowane przez czujkę.
