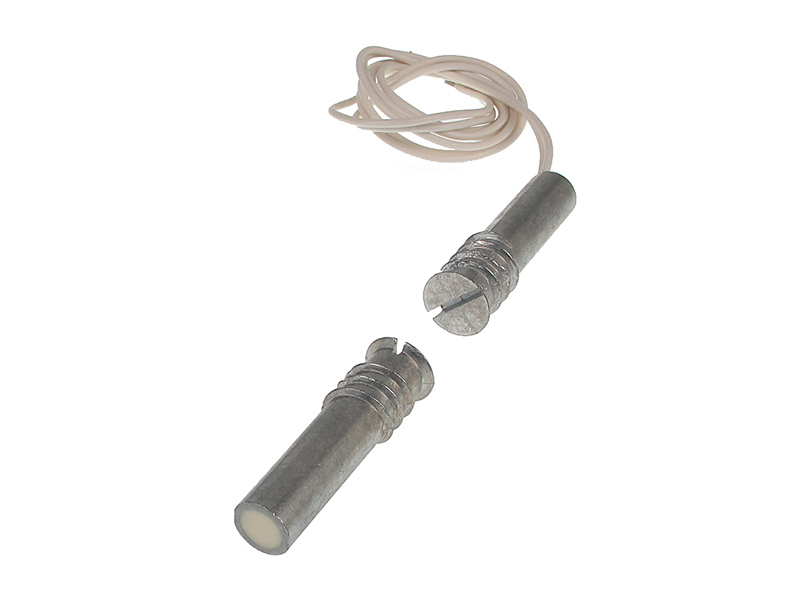

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Zabezpieczają drzwi, okna itp., reagując na ich otwarcie. Czujka K-3 dedykowana jest do montażu wpuszczanego, tzn. jej elementy umieszcza się na wcisk w odpowiednio utworzonych otworach w drewnie lub tworzywie sztucznym np. futryny czy ramy okiennej. Produkt składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu, które powinny stykać się czołowo. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, które sygnalizowane alarmem. Urządzenie jest przystosowane do współpracy z dowolną centralą alarmową wyposażoną w wejścia typu NC oraz także jako element sterujący w systemach automatyki.

Dane techniczne:

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 20 mA
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 15 mm
• Odległość otwarcia styków kontaktronu: 24 mm
• Oporność przejściowa: 150 Ω
• Waga: 24 g
